Acer Chromebook CB5-312T-K 8Z9 Замена материнской платы

Для начала переверните ноутбук задней панелью вверх, чтобы задняя крышка была обращена к вам.

Затем открутите десять винтов с крестообразным шлицем, крепящих заднюю крышку, используя отвертку Phillips #0.

С помощью пластиковой лопатки подденьте и снимите заднюю крышку с ноутбука.

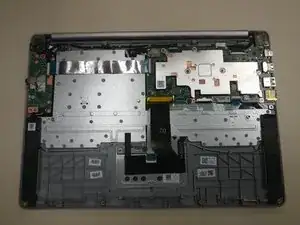

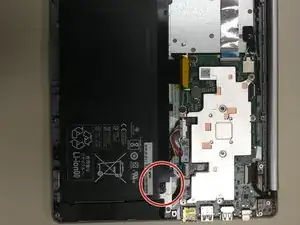

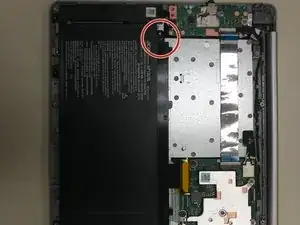

Найдите аккумулятор в нижней половине корпуса.

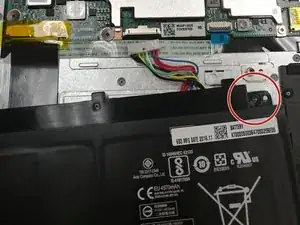

После того как аккумулятор найден, определите винты, фиксирующие его, в верхнем левом и правом углах.

Начните с откручивания двух винтов с крестообразным шлицем, удерживающих аккумулятор, используя отвертку размера J1.

Затем извлеките аккумулятор из ноутбука.

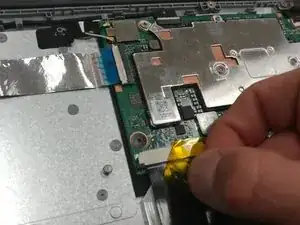

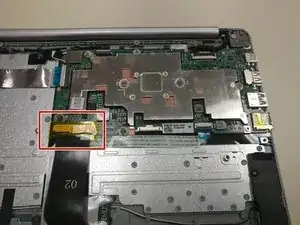

Снимите желтую ленту, закрывающую ленточный кабель в левом нижнем углу платы, как показано.

Осторожно извлеките ленточный кабель из разъема.

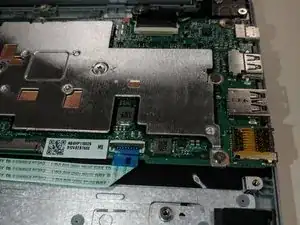

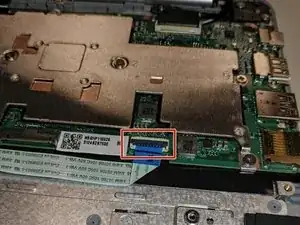

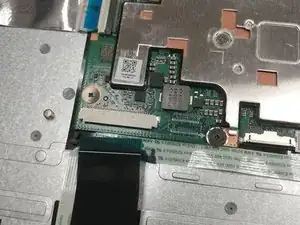

Поднимите серую защелку, чтобы освободить ленточный кабель в правом нижнем углу платы, как показано.

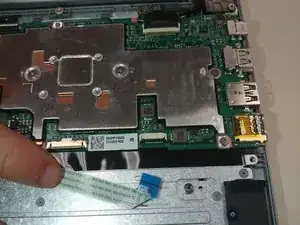

Осторожно вытащите ленточный кабель из порта у синей ленты.

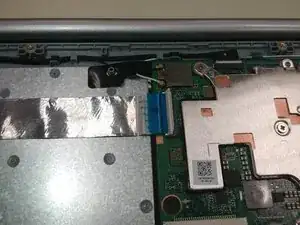

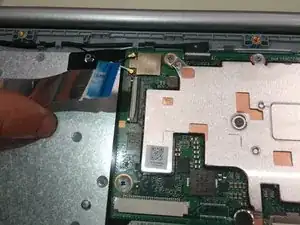

Поднимите белую защелку, чтобы освободить ленточный кабель в верхнем левом углу платы, как показано.

Осторожно извлеките ленточный кабель из разъема у синей ленты.

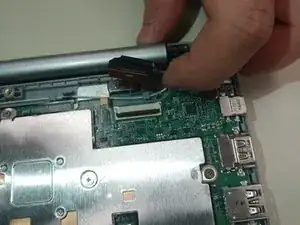

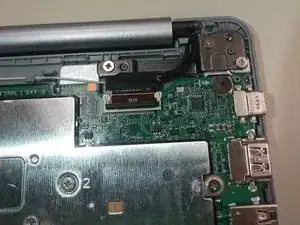

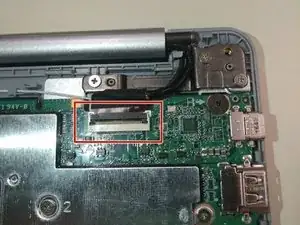

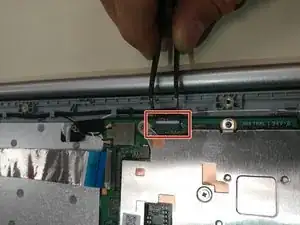

Поднимите серую защелку, чтобы освободить кабель в верхнем правом углу платы, как показано.

Осторожно вытяните кабель из разъема.

Снимите кабель пинцетом по верхней части платы, как показано.

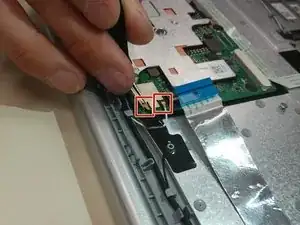

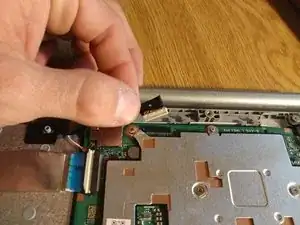

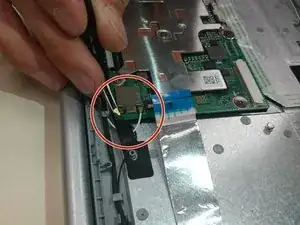

Осторожно снимите оба латунных разъема в верхнем левом углу платы с помощью пинцета, как показано.

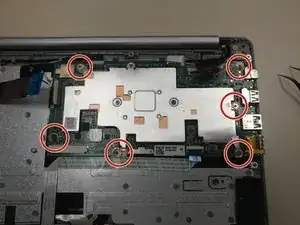

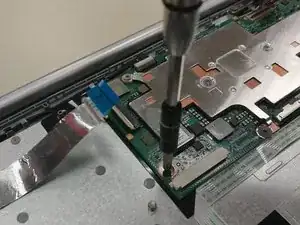

Снимите шесть винтов с платы, как показано. Здесь используются два типа винтов, поэтому аккуратно держите их раздельно для последующей сборки.
