Замена материнской платы Acer Chromebook CB315-4H-P8FZ

Ноутбуки

Материнская плата в Acer Chromebook CB315-4H-P8FZ может потребовать замены, если устройство не включается, показывает черный экран или было физически повреждено. Проблемы, такие как отключение питания, проблемы с дисплеем или повреждения от падений или проливов, часто указывают на неисправную материнскую плату. В таких случаях замена материнской платы — это обычно единственный способ исправить Chromebook.

Шаг 1

Для вашей безопасности отключите все периферийные устройства, разрядите аккумулятор ниже 25% и выключите ваше устройство перед началом разборки.

Положите устройство на поверхность нижней частью вверх.

Шаг 2

Удалите десять винтов с головкой Phillips длиной 6 мм, которые крепят нижнюю крышку.

Вставьте открывающую лопатку в зазор между нижней крышкой и шасси.

Проведите открывающей лопаткой по периметру устройства, поддевая каждые пару сантиметров, пока нижняя крышка полностью не освободится.

Снимите нижнюю крышку.

Шаг 3

Отогните черную ленту над разъемом аккумулятора. Используйте ногти, чтобы отсоединить разъем аккумулятора от его гнезда на материнской плате.

Отогните черную ленту над шлейфом слева от разъема аккумулятора. Освободите черные фиксирующие зажимы, которые удерживают шлейф. Отсоедините шлейф.

Поднимите два черных фиксатора ZIF, которые удерживают разъемы шлейфов материнской платы для двух периферийных плат. Отсоедините два шлейфа.

Поднимите черный фиксатор ZIF, который удерживает шлейф тачпада. Отсоедините шлейф тачпада.

Используйте заостренный край лопатки, чтобы поднять и отсоединить два коаксиальных разъема беспроводной карты.

Используйте ногти, чтобы отсоединить белый разъем динамика от его гнезда на материнской плате.

Поднимите черный фиксатор ZIF, который удерживает кабель дисплея. Отсоедините кабель дисплея.

Шаг 4

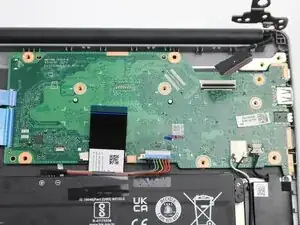

Используйте отвертку с головкой Phillips, чтобы удалить семь винтов с головкой Phillips, которые крепят материнскую плату.

Поднимите правую петлю.

Шаг 5

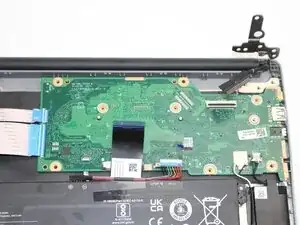

Ухватите за левый край материнской платы и аккуратно потяните ее на несколько миллиметров влево,

Перевод руководства с ifixit.com
