Замена материнской платы Acer Aspire V5-571-6889
Это руководство показывает необходимые шаги для замены материнской платы Acer Aspire V5-571-6889 — центральной платы компьютера, к которой подключены все компоненты и через которую они обмениваются данными. Материнские платы чаще всего требуют замены в ноутбуке при повседневном использовании, если они были повреждены из-за перегрева или в результате естественного износа электрических компонентов со временем. Однако замена материнской платы может иметь и другие преимущества, такие как повышение общей скорости компьютера для игр и улучшение качества потокового воспроизведения.
В руководстве показаны шаги по снятию материнской платы: начиная со снятия верхней крышки и клавиатуры для доступа к плате, отключения компонентов в рекомендованном порядке и, наконец, извлечения материнской платы из корпуса.
Перед продолжением убедитесь, что компьютер выключен и отключён от всех внешних источников питания, и выполняйте работы вне доступа детей.
Шаг 1

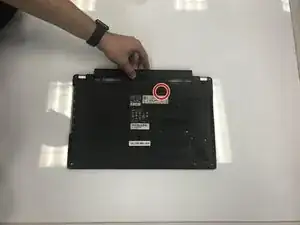

Переверните ноутбук так, чтобы нижняя часть была сверху.
Сдвиньте защёлку вправо.
Отодвиньте батарею от ноутбука.
Шаг 2

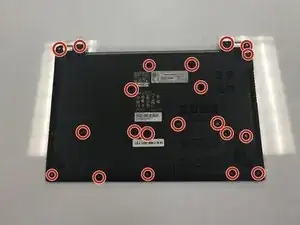

Используйте крестовую отвёртку #0, чтобы выкрутить все винты.
Шаг 3
Переверните ноутбук обратно.
Откройте крышку ноутбука.

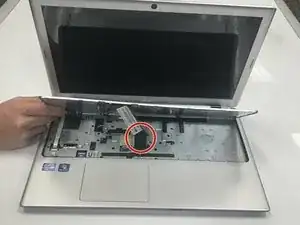

Защёлкните лопаткой по шву между клавиатурой и корпусом ноутбука, чтобы снять клавиатуру.
Осторожно: не сгибайте клавиатуру слишком сильно и не ломайте защёлки, соединяющие клавиатуру с корпусом.
Шаг 4
Аккуратно приподнимите клавиатуру.
Отсоедините клавиатуру от ноутбука.
Шаг 5
Отключите два ленточных кабеля ближе к левому краю.
Снимите шесть винтов: ⁃ один рядом с левым разъёмом ленточного кабеля ⁃ один в средней правой части ⁃ один на переднем крае слева от центра ⁃ три по заднему краю

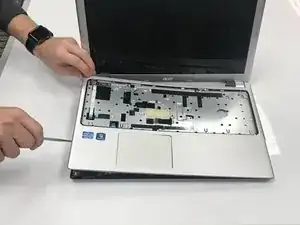

Используйте лопаточку, чтобы снять верхнюю крышку.
Шаг 6
Найдите жёсткий диск.
Поднимите жёсткий диск.
Отсоедините жёсткий диск.
Шаг 7
Используйте крестовую отвёртку #0, чтобы вывернуть винт 2.5 x 5 мм, прикреплённый к материнской плате.
Шаг 8

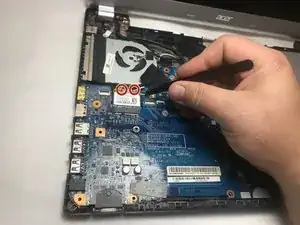

С помощью пинцета снимите антенные кабели, подключённые к модулю Wi‑Fi.
Шаг 9

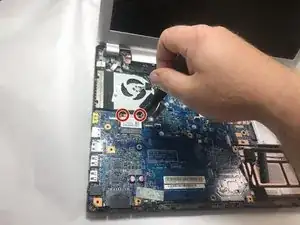

Используйте крестовую отвёртку #0, чтобы вывернуть два винта 2.5 x 5 мм, крепящие модуль Wi‑Fi к материнской плате.
Шаг 10

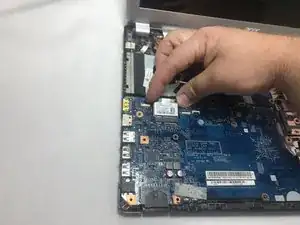

Поднимите и извлеките модуль Wi‑Fi.
Шаг 11
Используйте крестовую отвёртку #0, чтобы вывернуть винт 2.5 x 5 мм на оптическом приводе.
Шаг 12

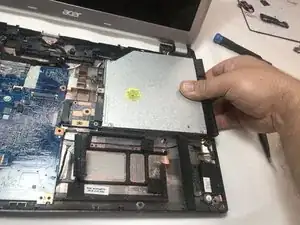

Поднимите и извлеките оптический привод.
Шаг 13
Используйте крестовую отвёртку #0, чтобы вывернуть винт 2 x 3 мм, удерживающий разъём оптического привода.
Шаг 14

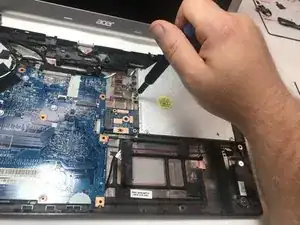

Вытяните разъём оптического привода.
Шаг 15

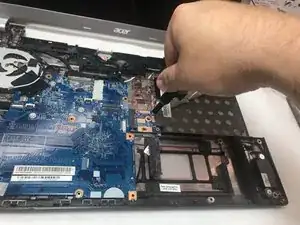

С помощью пинцета снимите ленту, закрывающую разъём кабеля дисплея.

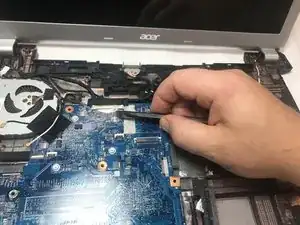

Аккуратно отсоедините разъём кабеля дисплея.
Шаг 16
Осторожно отогните чёрную тканевую ленту, удерживающую провода на месте.
Шаг 17
Аккуратно приподнимите материнскую плату.
Ещё не извлекайте плату. Есть соединения, которые необходимо отключить.
Шаг 18

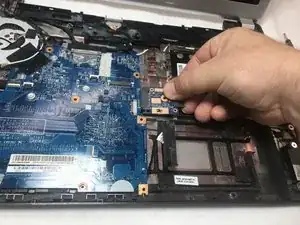

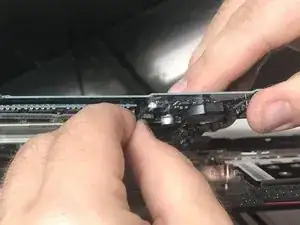

Осторожно отсоедините разъём, находящийся под материнской платой.
Шаг 19

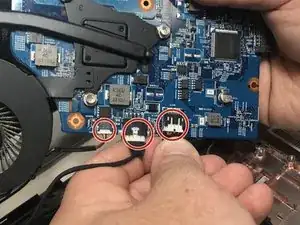

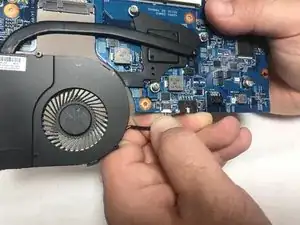

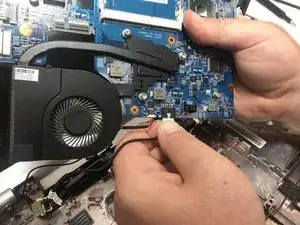

Осторожно отсоедините три разъёма, подключённых к материнской плате.
Шаг 20

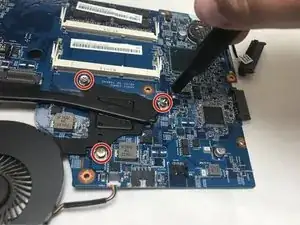

Используйте крестовую отвёртку #0, чтобы выкрутить три винта 2.5 x 4 мм, крепящие вентилятор процессора к материнской плате.
Шаг 21
Материнская плата готова к замене.
При сборке прикрепите вентилятор процессора к новой материнской плате.
Заключение
Для повторной сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
