Замена узла дисплея Acer Aspire V5-571-6889
Это руководство покажет, как заменить узел дисплея ноутбука Acer V5-571-6889. Узел дисплея необходимо заменить, если экран ноутбука треснул, повреждён или просто перестал корректно работать. Частые проблемы включают мерцающий экран или полностью чёрный экран.
Перед началом замены узла дисплея важно убедиться, что причиной проблемы действительно является узел дисплея. Экран ноутбука также будет полностью чёрным при отсутствии питания, из‑за чего ноутбук не включается. Чтобы проверить, не в этом ли причина, попытайтесь прислушаться к щелчкам или шуму вращающегося жёсткого диска. Также проверьте, горят ли какие‑либо индикаторы на ноутбуке. Для получения дополнительной информации по диагностике приведена подробная инструкция:
++Acer Aspire V5-571
Важно отметить, что замена узла дисплея имеет среднюю сложность. Чтобы не повредить устройство, аккуратно отсоединяйте кабели и убедитесь, что питание выключено перед началом работ.
Шаг 1
Переверните ноутбук так, чтобы была обращена вверх нижняя крышка.
Сдвиньте переключатель вправо.
Отодвиньте аккумулятор от корпуса ноутбука.
Шаг 2
Используйте фигурную отвёртку Phillips #0, чтобы вынуть все винты.
Шаг 3
Переверните ноутбук обратно.
Откройте крышку ноутбука.
Вставьте лопаточку между клавиатурой и корпусом ноутбука в шов, чтобы снять клавиатуру.
Осторожно: не сгибайте клавиатуру слишком сильно и не ломайте защёлки, крепящие клавиатуру к корпусу.
Шаг 4
Осторожно приподнимите клавиатуру.
Отсоедините клавиатуру от ноутбука.
Шаг 5
Отсоедините два ленточных кабеля слева ближе к переднему краю.
Снимите шесть винтов: ⁃ один у левого разъёма ленточного кабеля ⁃ один в средней правой части ⁃ один на передней кромке слева от центра ⁃ три по заднему краю
Используйте лопаточку, чтобы снять верхнюю крышку.
Шаг 6
Найдите жёсткий диск.
Поднимите жёсткий диск.
Отсоедините жёсткий диск.
Шаг 7

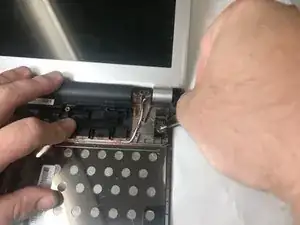

Снимите верхний левый винт, который соединяет узел дисплея с корпусом ноутбука.
Выверните винт 2.5 mm × 5 mm с помощью фигурной отвёртки Phillips #0.
Шаг 8

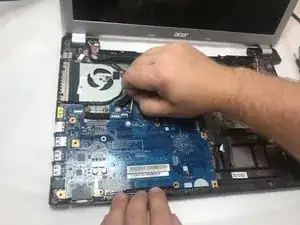

Используя отвёртку Phillips #0, выверните второй винт 2.5 mm × 5 mm, удерживающий узел дисплея.
Шаг 9

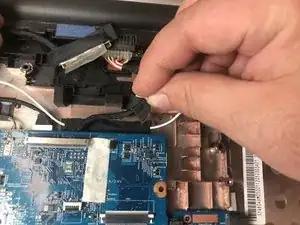

Аккуратно отсоедините разъём кабеля дисплея между узлом дисплея и материнской платой.
Шаг 10

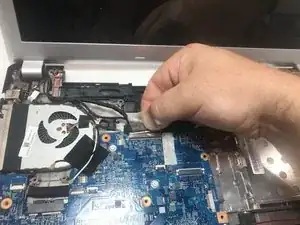

Снимите ленту, фиксирующую кабель дисплея к материнской плате.
Шаг 11
Отсоедините ленту, которая закрепляет белый антенный кабель к материнской плате.
Шаг 12

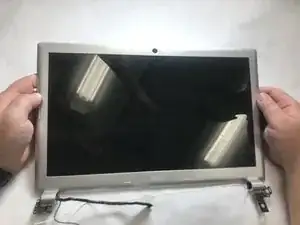

Снимите узел дисплея и замените его новым.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
