Замена клавиатуры ACER Aspire V5-571P-6609
Здравствуйте! Это руководство по снятию и замене клавиатуры ноутбука ACER Aspire V5-571P-6609. Шагов немного и руководство не представляет особой сложности, но, пожалуйста, следуйте этим шагам, чтобы не повредить устройство в процессе.
Это руководство полезно для полной замены клавиатуры или для базовой чистки/обслуживания.
Шаг 1
Не забудьте принять меры по защите от статического электричества. Полностью выключите ноутбук. Снимите аккумулятор: переверните ноутбук и положите на антистатическую поверхность. Обратите внимание на расположение скользящего фиксатора батареи, показанного здесь.

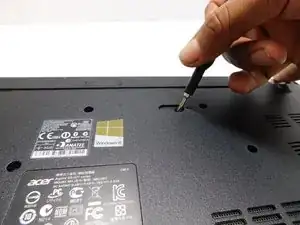

С помощью отвертки или похожего инструмента сдвиньте защёлку вправо, чтобы отпустить аккумулятор.

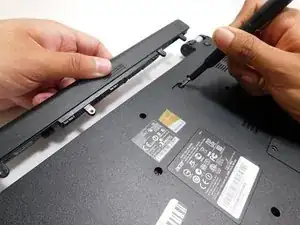

После отпирания аккуратно оттяните аккумулятор от корпуса ноутбука.
Шаг 2

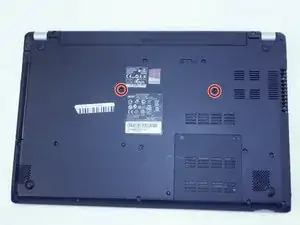

Удалите два винта Phillips №0.
Переверните ноутбук лицевой стороной вверх и откройте крышку.
Шаг 3

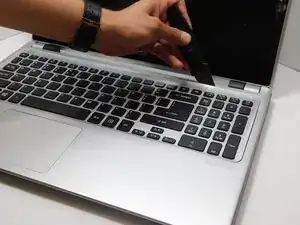

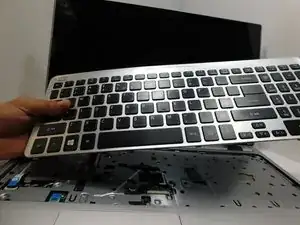

Откройте ноутбук и разместите его на ровной антистатической поверхности. С помощью лопатки (Jimmy) вставьте край инструмента между верхней кромкой клавиатуры и внешней панелью и аккуратно отожмите верхние защёлки. Перед полным снятием клавиатуры аккуратно отсоедините два гибких кабеля, чтобы избежать их повреждения.
Шаг 4

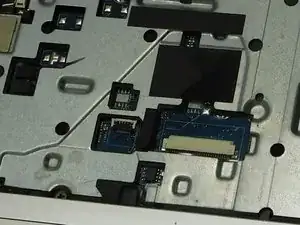

При сборке не забудьте заново подключить два гибких кабеля на задней стороне клавиатуры к этим разъёмам. Больший кабель подключается в белый разъём справа, а меньший кабель подсветки — в меньший разъём сразу слева от белого разъёма.
Заключение
Для сборки устройства установите клавиатуру на место, аккуратно вставляя нижние защёлки вниз и от дисплея, и защёлкнув верхние защёлки небольшим нажатием. Вставьте аккумулятор, аккуратно защёлкнув его на место.
Перевод руководства с ifixit.com
