Чистка вентилятора ACER Aspire V5-571P-6609
Если Вы заметили, что ноутбук ACER Aspire V5(571P-6609) издаёт чрезмерный шум вентилятора или перегревается, причиной может быть скопление пыли. Вентилятор прогоняет воздух через систему для охлаждения компонентов. Обеспечение циркуляции холодного воздуха жизненно важно для срока службы ноутбука. После нескольких лет эксплуатации в запылённой среде вентилятор может забиться; в таком случае следует рассмотреть его очистку.
Шаг 1

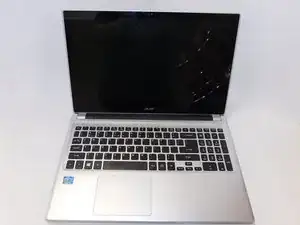

Поместите ноутбук на антистатическую поверхность и полностью выключите питание. Наденьте браслет защиты от статического электричества на любое запястье.
Шаг 2

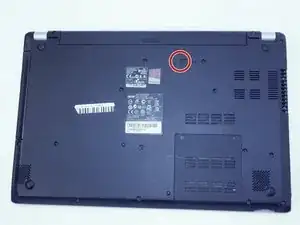

Закройте ноутбук и переверните. Найдите фиксатор слайд-аккумулятора. В этом руководстве место отмечено красным кругом

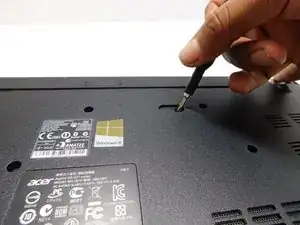

Используйте заострённый инструмент (мы использовали отвёртку), чтобы сдвинуть фиксатор влево, если смотреть на ноутбук со стороны без аккумулятора.

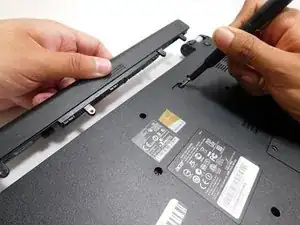

Осторожно оттяните аккумулятор от корпуса ноутбука, удерживая фиксатор в открытом положении.
Шаг 3

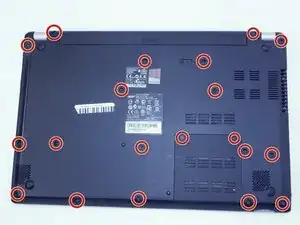

Снимите все двадцать винтов Phillips #0 длиной 6,7 мм с нижней стороны ноутбука.
После удаления всех необходимых винтов переверните ноутбук и откройте его.
Шаг 4

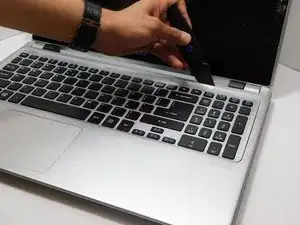

Теперь нужно снять клавиатуру. Используйте инструмент для поддёма, чтобы вставить его между клавиатурой и верхней панелью. Аккуратно отожмите защёлки из их пазов, и клавиатура ослабнет. НЕЛЬЗЯ СРАЗУ ВЫТЯГИВАТЬ КЛАВИАТУРУ.

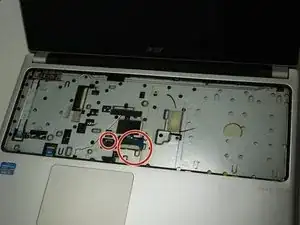

Перед тем как приподнять клавиатуру, обратите внимание на два плоских гибких кабеля для ввода клавиш и подсветки клавиатуры. Один кабель больше другого. Поднимите клавиатуру лишь настолько, чтобы аккуратно освободить их из двух разъёмов, показанных здесь, с помощью антистатических пинцетов.

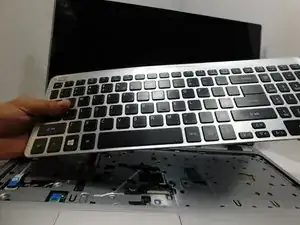

Когда кабели будут безопасно отсоединены, снимите клавиатуру с ноутбука и поместите её на безопасную антистатическую поверхность.
Шаг 5
Под клавиатурой снимите нижнюю панель корпуса, чтобы получить доступ к материнской плате. Снимите шесть винтов, отмеченных на этом изображении.

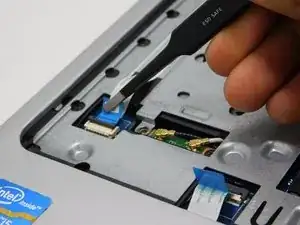

Отсоедините два кабеля, отмеченные на этой картинке, потянув вверх за пластиковый фиксатор над гибким кабелем с помощью пинцета.
Осторожно извлеките кабель с помощью пинцета.
Шаг 6

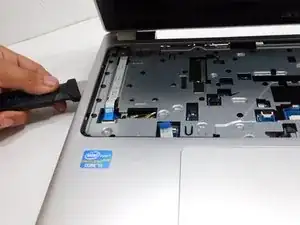

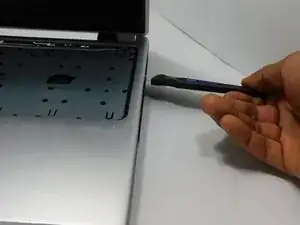

Вставьте инструмент для поддёма между передней и задней панелями ноутбука, как показано на фото.
Медленно поворачивайте инструмент в руке, пока верхняя панель не отщёлкнется. Повторите по всем сторонам, пока верхняя панель полностью не освободится от корпуса.

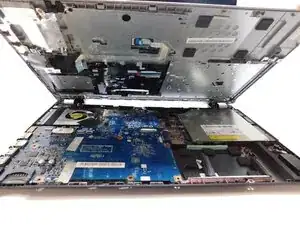

Осторожно поднимите верхнюю панель, чтобы открыть доступ к материнской плате.
Шаг 7

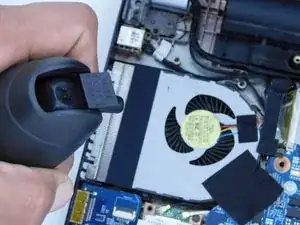

Используя баллончик со сжатым воздухом, короткими выстрелами продувайте вентилятор до тех пор, пока он не станет чистым и пыли не будет видно.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
