Замена материнской платы Acer Aspire V5-131-2680

Ноутбуки

Если Вы хотите модернизировать или заменить повреждённую материнскую плату на вашем Acer Aspire V5, то это руководство поможет Вам в этом. Общими проблемами повреждённой материнской платы являются постоянные сообщения об ошибках, зависания, неработающие USB-порты при подключении устройств и неожиданные выключения или некорректная загрузка Acer Aspire V5. Если у Вас есть эти проблемы, то лучше заменить материнскую плату, чтобы другие компоненты не повредились.

Вам понадобятся инструмент для открывания, отвертка с точной насадкой и магнитный подъемник.

Перед началом убедитесь, что Вы полностью отключили и выключили ноутбук, а также отсоединили его от внешнего источника питания.

Шаг 1

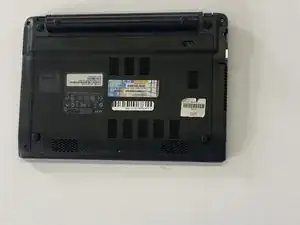

Переверните Acer Aspire вверх дном, наклейками вверх.

Отключите зарядное устройство и убедитесь, что устройство выключено.

Шаг 2

Отвинтите двадцать винтов M2 x 6 с помощью отвертки Phillips #00.

Отключите батарею и отсоедините все компоненты, подключенные к материнской плате.

Подденьте дно ноутбука с помощью инструмента для открывания.

Шаг 3

Отсоедините два компонента, которые подключены к материнской плате и клавиатуре.

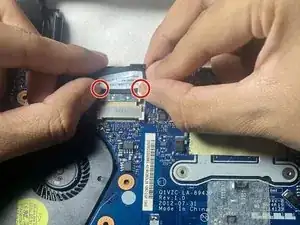

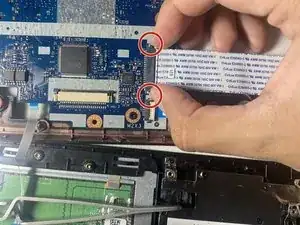

Широкий шлейф отключается, открыв два белых язычка с каждой стороны соединения и вытащив шлейф.

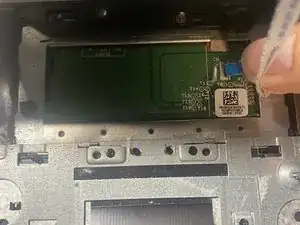

Маленький провод можно удалить, просто потянув за синюю ленту.

Шаг 4

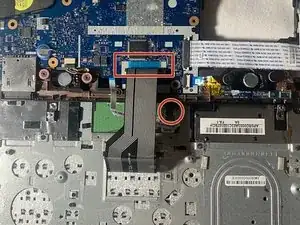

Отвинтите три винта M2 x 3 Phillips на материнской плате.

Шаг 5

Отсоедините все большие и маленькие провода, подключенные к материнской плате.

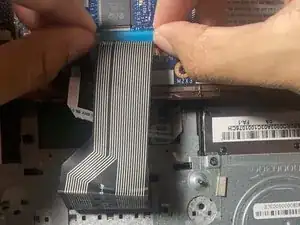

Большие провода необходимо сжать с каждой стороны соединения, чтобы освободить язычки, затем вытащить кабель.

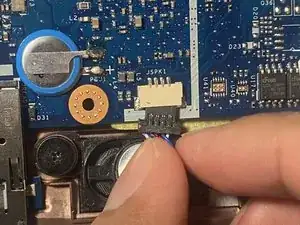

Маленькие провода можно удалить, просто вытянув кабель из соединения.

Шаг 6

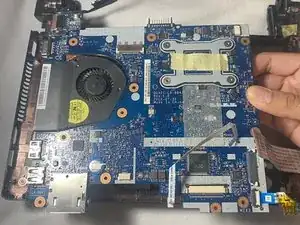

Аккуратно поднимите материнскую плату вверх и вправо одновременно.

Шаг 7

Перевод руководства с ifixit.com
