Acer Aspire V5-122P-0889 Замена тачпада

Начните процесс снятия нижней крышки ноутбука, открутив винты 8 мм в верхних правом и левом углах.

Удалите оставшиеся 9 видимых винтов, длиной 5 мм.

Все винты в этом ноутбуке можно снять отверткой Phillips #0.

В верхнем правом углу ноутбука находится резиновая заглушка, закрывающая последний винт, фиксирующий крышку, а также набор штырей. Снимите эту резиновую заглушку ногтем, затем открутите скрытый винт 5 мм.

Обходя края ноутбука, приложите лёгкое или среднее усилие, отводя крышку от корпуса, чтобы освободить её и снять. После снятия крышки положите её лицевой стороной вверх в безопасное место, чтобы не испачкать внутреннюю поверхность.

Если трудно снять крышку вручную, нейлоновая лопатка может быть проведена по периметру ноутбука, чтобы помочь оторвать крышку от корпуса.

Осторожно открутите два винта 5 мм, удерживающие аккумулятор на месте.

Осторожно примените лёгкое усилие вверх, чтобы отстегнуть аккумулятор от корпуса, но не тяните за провод и не пытайтесь полностью извлечь аккумулятор из корпуса.

Наконец, отключите аккумулятор от материнской платы, разъединив силовой разъём. Чтобы отсоединить разъём, просто примените лёгкое или умеренное усилие, потянув за стороны разъёма.

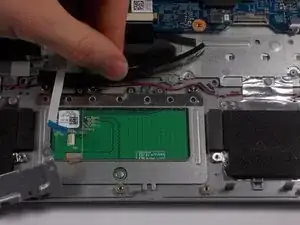

Начните с аккуратного извлечения ленточного кабеля, подключённого к тачпаду.

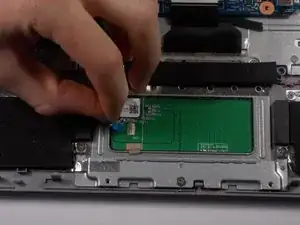

Чтобы снять его, аккуратно потяните ленточный кабель от слота, в котором он установлен.

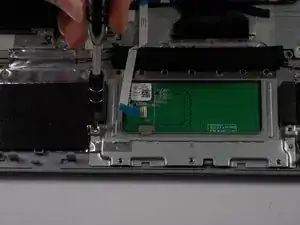

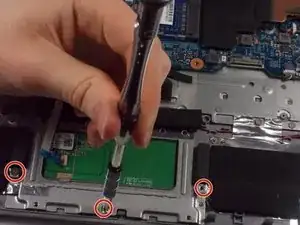

Снимите три видимых винта под тачпадом, удерживающие кронштейн.

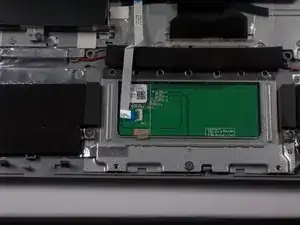

Поднимите и снимите металлический кронштейн, находящийся под тачпадом.

Поднимите и снимите пористую прокладку, расположенную над тачпадом. Обратите внимание, что она закреплена клеем и может быть приклеена обратно после замены тачпада.

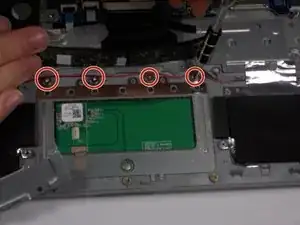

Удалите последние четыре винта, удерживающие тачпад на месте.

Наконец, извлеките тачпад из ноутбука.
