Замена материнской платы Acer Aspire S3 MS2346
В этом руководстве показано, как заменить материнскую плату в Acer Aspire S3 MS2346. Перед началом работ убедитесь, что устройство выключено и отключено от сети питания.
Шаг 1
Удалите 12 винтов Phillips #00 длиной 5 мм.
Используйте пластиковый инструмент для открывания, чтобы аккуратно отжать заднюю панель.
Осторожно приподнимите заднюю панель, чтобы открыть доступ к внутренним компонентам ноутбука.
Шаг 2

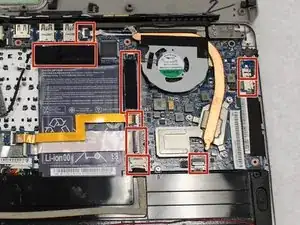

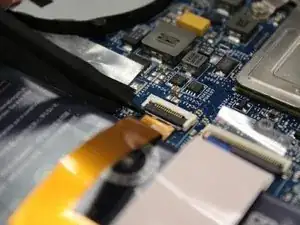

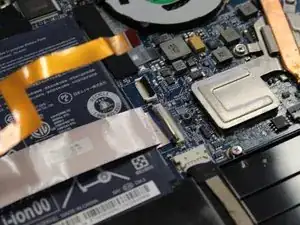

Отсоедините кабели разъёмов материнской платы, аккуратно подняв чёрный фиксатор, который их зажимает, пластиковой лопаткой, либо просто потянув разъём из гнезда.
Шаг 3

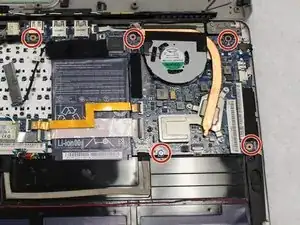

Удалите 5 винтов PH0 длиной 5 мм, фиксирующих материнскую плату.
Осторожно извлеките материнскую плату из корпуса.
Шаг 4

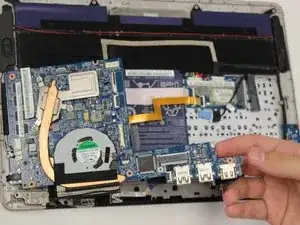

Осторожно извлеките материнскую плату.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
