Замена узла дисплея Acer Aspire S3 MS2346
В этом руководстве показано, как отсоединить узел дисплея. Возможно, потребуется снять узел дисплея, если он повреждён и требует ремонта, или просто для очистки.
Шаг 1
Удалите 12 винтов с головкой Phillips #00 длиной 5 мм.
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно отжать заднюю панель.
Осторожно приподнимите заднюю панель, чтобы открыть внутренности ноутбука.
Шаг 2
Отсоедините кабели коннекторов материнской платы, аккуратно приподняв чёрный защёлкивающий язык, который фиксирует их, с помощью лопатки или просто вытянув разъём из гнезда.
Шаг 3
Снимите 5 винтов PH0 длиной 5 мм, удерживающих материнскую плату на месте.
Осторожно извлеките материнскую плату из шасси.
Шаг 4
Осторожно извлеките материнскую плату.
Шаг 5

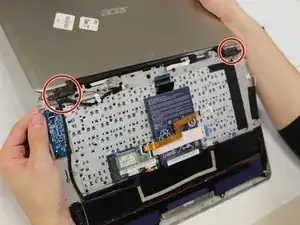

Открутите 10 винтов PH00 длиной 5 мм, крепящих петли, посредством которых узел дисплея присоединён к основанию.
Шаг 6

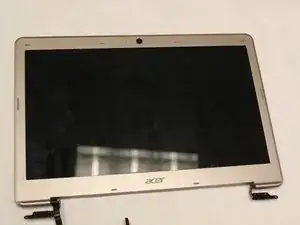

Отщёлкните экран от рамки.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
