Acer Aspire S3 MS2346 Замена клавиатуры
Это руководство проведёт Вас через процесс снятия клавиатуры. Клавиатуру может потребоваться снять, если она повреждена, либо просто для удобного доступа при чистке.
Шаг 1
Удалите 12 винтов Phillips #00 длиной 5 мм.
Используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть заднюю панель.
Осторожно приподнимите заднюю панель, чтобы открыть внутренности ноутбука.
Шаг 2
Отсоедините кабели разъёмов материнской платы, осторожно приподняв чёрный зажим, фиксирующий их, пластиковым лопаточным инструментом или просто вытяните разъём из гнезда.
Шаг 3
Удалите 5 винтов PH0 длиной 5 мм, удерживающих материнскую плату.
Осторожно извлеките материнскую плату из шасси.
Шаг 4
Аккуратно извлеките материнскую плату.
Шаг 5
Открутите 4 винта PH00 длиной 1 мм, прикрепляющие динамики к рамке.
Шаг 6
Аккуратно извлеките динамики. Обратите внимание, что провод, соединяющий их, может быть слегка приклеен. В этом случае аккуратно отодвиньте его.
Шаг 7
Осторожно приподнимите аккумулятор из рамки.
Шаг 8

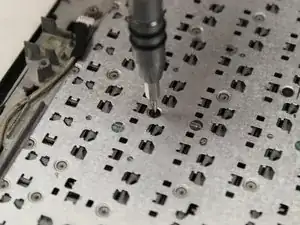

30 винтов PH000 длиной 1 мм, удерживающих клавиатуру, будут расположены по всей задней части.

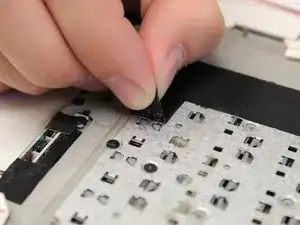

Вам потребуется аккуратно приподнять чёрную ленту, чтобы открыть доступ к оставшимся винтам.
Шаг 9

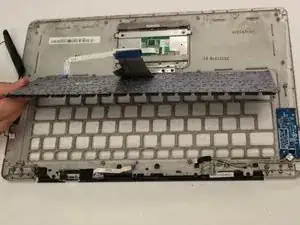

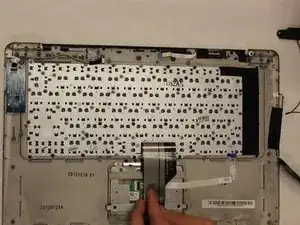

Осторожно приподнимите плату, обнажив узел клавиатуры.
Заключение
Для сборки устройства в обратном порядке выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
