Замена материнской платы Acer Aspire 5100

Переверните ноутбук экраном вниз.

Извлеките аккумулятор в целях безопасности.

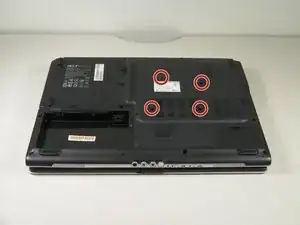

Открутите четыре винта, крепящих большую панель.

Поднимите и снимите панель.

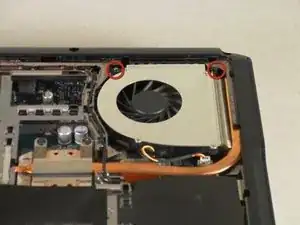

Открутите два винта, крепящих вентилятор.

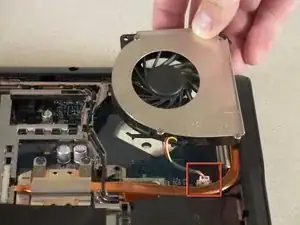

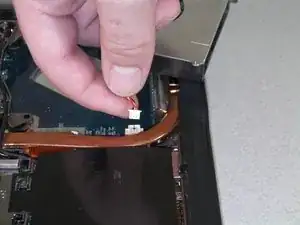

Поднимите вентилятор и отсоедините кабель, соединяющий его с материнской платой.

Вентилятор легко ломается. Будьте осторожны при снятии.

При отсоединении кабеля не тяните за сам кабель. Вместо этого аккуратно подденьте его лопаткой за белую часть, соединяющую кабель с материнской платой.

Откройте и полностью откиньте экран, пока он не станет параллельным корпусу ноутбука.

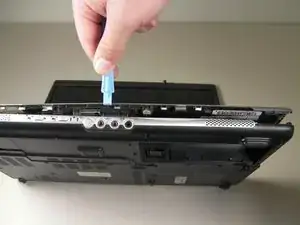

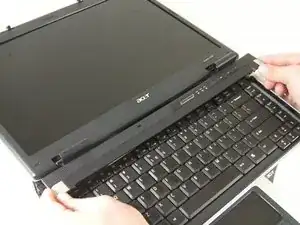

Используйте инструмент для вскрытия, чтобы снять панель над клавиатурой, на которой расположен кнопка питания.

После того как фиксаторы будут освобождены, поднимите панель.

Под панелью открутите два винта, которые крепят клавиатуру к ноутбуку.

Один винт расположен над клавишей F5, второй — над клавишей F10.

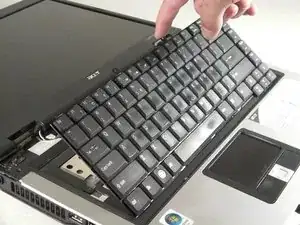

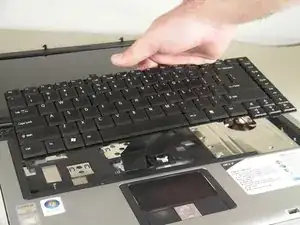

Опасность повреждения устройства: поднимайте клавиатуру ОЧЕНЬ ОСТОРОЖНО, поскольку она соединена с материнской платой гибким кабелем.

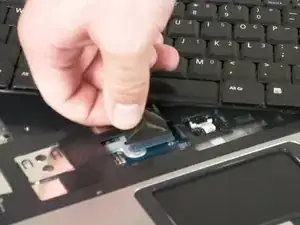

Отожмите защёлку разъёма гибкого кабеля, сдвинув две скобы в сторону кабеля.

Вытяните кабель из-под клавиатуры, чтобы отсоединить его от материнской платы.

Снимите клавиатуру.

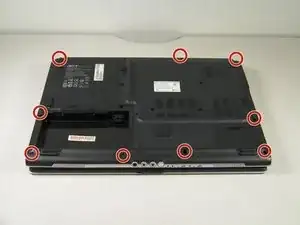

Открутите девять винтов по краям задней части ноутбука.

Откройте крышку ноутбука и найдите панель, окружающую клавиатуру и тачпад.

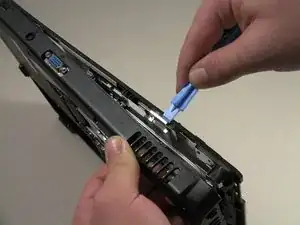

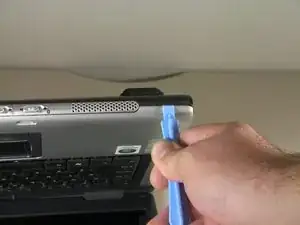

Используйте лопатку, чтобы поддеть и открыть боковые части этой панели.

НЕ отрывайте панель полностью после отсоединения, так как тачпад подсоединен к материнской плате.

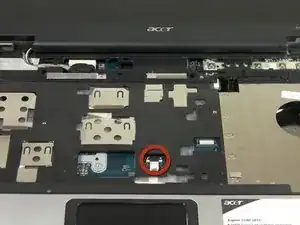

Немного приподнимите панель, чтобы увидеть разъём гибкого кабеля.

Отожмите защёлку, сдвинув два выступа в сторону кабеля, затем вытяните кабель, чтобы отсоединить его от материнской платы.

Поднимите панель с ноутбука.

На снятой панели переверните её и найдите заднюю часть тачпада.

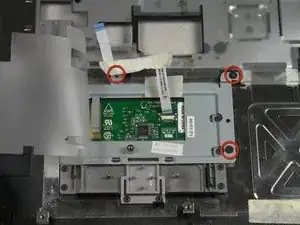

Открутите три винта, расположенных по углам.

Поднимите снятую скобу и извлеките тачпад.

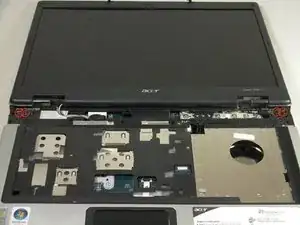

Открутите по два винта в каждом углу под экраном ЖК-дисплея.

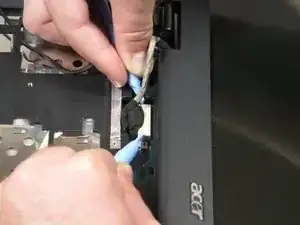

Отсоедините белый прямоугольный разъём, расположенный на материнской плате, в конце провода, идущего от экрана ЖК-дисплея.

Переверните ноутбук экраном вниз.

Открутите четыре винта с задней панели ноутбука.

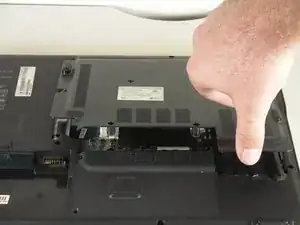

Поднимите панель и отложите в сторону.

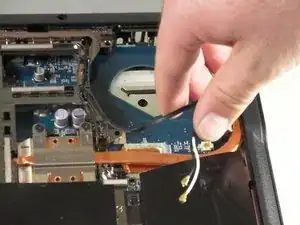

Отсоедините чёрный и белый провод.

Вам не нужно снимать вентилятор охлаждения.

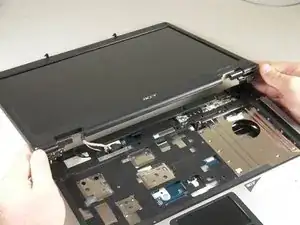

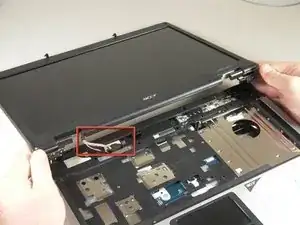

Поднимите монитор, чтобы отсоединить его.

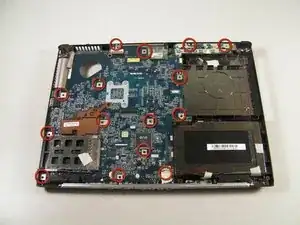

Открутите 15 винтов, крепящих материнскую плату.

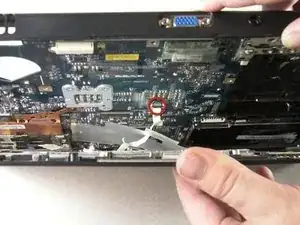

Обычно остаётся только один винт, крепящий материнскую плату в правом нижнем углу под лентой.

Все остальные отверстия для винтов (за исключением тех, которые крепят нижнюю крышку) остаются пустыми.

Переверните ноутбук экраном вниз.

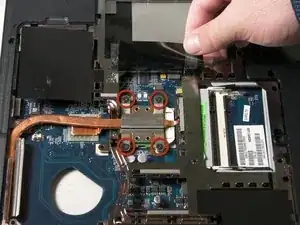

Найдите радиатор охлаждения — медный компонент в форме буквы «Г» — и открутите четыре винта, крепящих его к материнской плате.

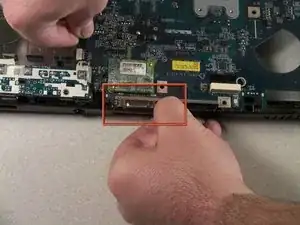

Вытолкните заднюю часть корпуса возле разъёма VGA, чтобы извлечь материнскую плату.

Поднимите и извлеките материнскую плату из корпуса ноутбука.

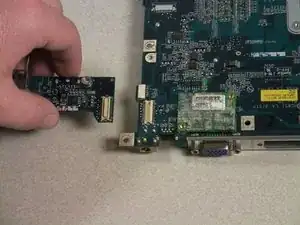

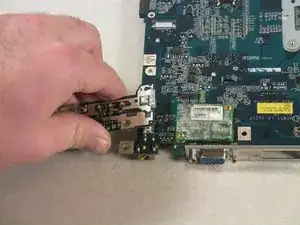

Снимите дополнительную USB-плату, чтобы использовать её с новой материнской платой.

Чтобы снять, возьмитесь за боковые стороны и потяните вверх.
