Замена клавиатуры Dell Studio 1737
Данное руководство демонстрирует, как удалить или заменить клавиатуру ноутбука Dell Studio 1737.
Шаг 1

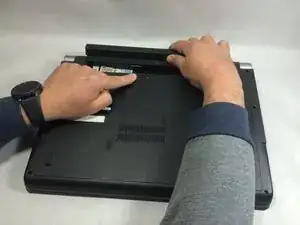

Сдвиньте слайдер разблокировки аккумулятора полностью вправо и вытащите аккумулятор прямо из задней части компьютера
Шаг 2

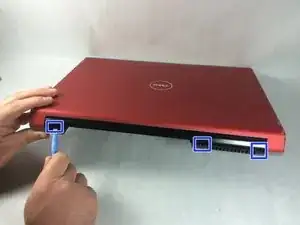

Используйте пластиковый инструмент для открытия, чтобы отсоединить внутренние зажимы (обведенные красными рамками на фото) и освободить маленькую пластиковую панель над клавиатурой
Эта панель пока не снимается, этот шаг нужен только для упрощения дальнейшего удаления
Шаг 3

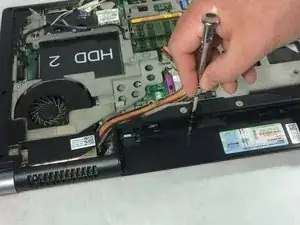

Удалите винт ph1 длиной 4 мм под аккумулятором
Шаг 4

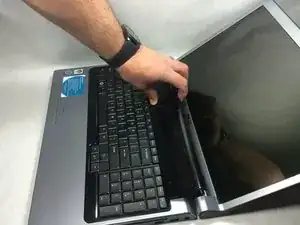

Отделите черную панель от корпуса ноутбука, начиная от основания экрана
Будьте осторожны при переворачивании панели, так как она все еще соединена с помощью хрупкого шлейфа
Переверните панель на клавиатуру

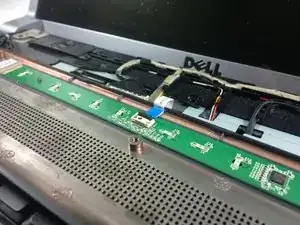

Отсоедините шлейф от материнской платы, как показано
Шаг 5

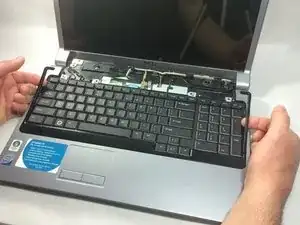

Начиная с верхней части, где вы только что сняли черную панель, отодвиньте черную рамку от внешней стороны клавиатуры
Шаг 6

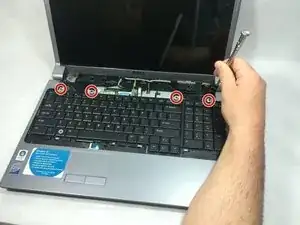

Используйте маленькую отвертку, чтобы выкрутить 4 винта ph1 длиной 4 мм вдоль верхней части клавиатуры

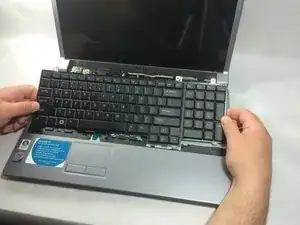

Поднимите клавиатуру с верхней части и переверните ее на подлокотник
Опять же, будьте очень осторожны с шлейфом, соединяющим клавиатуру, так как они легко повреждаются
Шаг 7

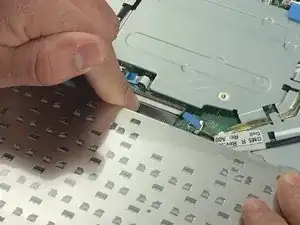

Удалите шлейф, как показано
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
