Замена оптического привода (CD-привода) в Dell Studio 1737

Сдвиньте защёлку фиксатора аккумулятора полностью вправо и выдвиньте аккумулятор прямо из задней части компьютера

Отвинтите 8 винтов с крестовой головкой, отмеченных на фото.

Даже при полной отвинчивании винты не выйдут из панели.

Используйте пластиковый инструмент для поддевания, чтобы отжать панель от корпуса ноутбука.

Поднимите панель и отведите её в сторону.

Используйте пластиковый инструмент для отщёлкивания внутренних защёлок (отмечены красными рамками на фото) и освободите небольшую пластиковую панель над клавиатурой

Эта панель пока не снимается полностью, этот шаг облегчает её последующее удаление

Снимите винт 4 мм PH1 под аккумулятором

Подденьте чёрную панель у основания экрана и отведите её от корпуса ноутбука

Будьте осторожны при переворачивании панели — она всё ещё подключена хрупким ленточным кабелем

Переверните панель на клавиатуру

Отключите ленточный кабель от материнской платы, как показано

Начиная с верхней части, где вы только что сняли чёрную панель, подденьте чёрный ободок и отведите его от внешней стороны клавиатуры

С помощью небольшой отвёртки выкрутите 4 винта 4 мм PH1 вдоль верхней части клавиатуры

Поднимите клавиатуру за верхнюю часть и переверните её на панель для рук

Снова будьте очень осторожны с ленточным кабелем подключения — он легко повреждается

Отсоедините ленточный кабель, как показано

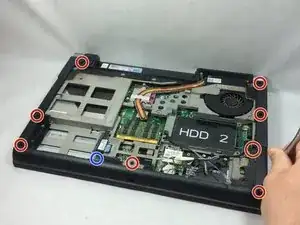

Снимите восемь винтов 8 мм с крестовой головкой PH1 (красные)

Также снимите один винт 4 мм PH1 с крестовой головкой (синий)

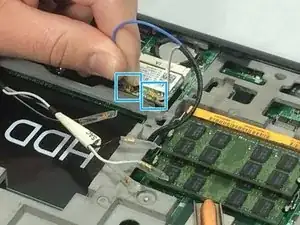

Снимите кабели антенн с беспроводной карты(карт)

В зависимости от конфигурации в ноутбуке может быть до трёх беспроводных карт, и все антенные кабели нужно отсоединить

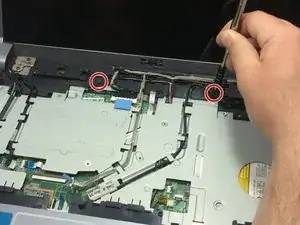

Снимите два винта 4 мм PH1 на чёрной панели, к которой прикреплены динамики

Один из винтов находится под каналом для проводов и может быть труден для обнаружения, внимательно посмотрите на фото, чтобы убедиться, что вы нашли нужный

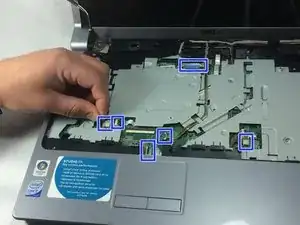

Отключите 6 отмеченных кабелей от материнской платы

Разъёмы, которые не являются стандартными штекерами или ленточными кабелями, отсоединяются простым подъёмом вверх от компьютера

Выведите антенные кабели через материнскую плату, освободите их из каналов для проводов и расположите их так, чтобы они не мешали следующему шагу

Используя пластиковый инструмент для поддевания, отожмите подставку для рук от корпуса ноутбука от одного шарнира до другого, освобождая все внутренние защёлки по пути

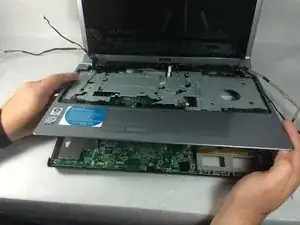

Поднимите подставку для рук и снимите её с ноутбука

Небольшая часть этой панели зацепится под креплением левого шарнира — слегка сдвиньте панель вправо, чтобы освободить её

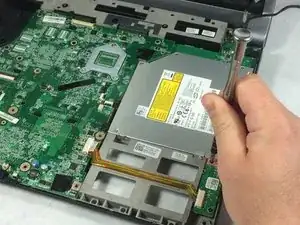

Отвинтите винт 2 мм PH1, показанный на первом фото

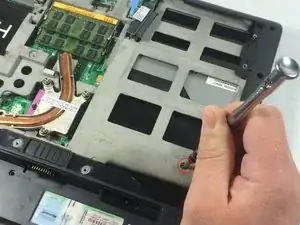

Переверните ноутбук и отверните винт 8 мм, показанный на втором фото

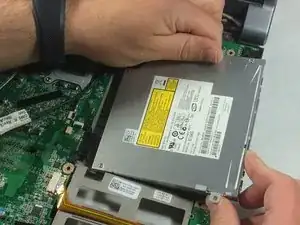

Переверните ноутбук обратно, поднимите оптический привод и вытащите его

Оптический привод имеет разъём на стороне, обращённой к материнской плате, поэтому при извлечении его необходимо сдвигать горизонтально, отводя от компьютера
