Замена динамиков Dell Studio 1737

Сдвиньте фиксатор аккумулятора полностью вправо и выдвиньте аккумулятор прямо назад из компьютера

Открутите 8 винтов с крестообразной головкой, отмеченных на фото.

Даже когда винты полностью отсоединены, они останутся в панели.

Используйте пластиковую присоску, чтобы отжать панель от корпуса ноутбука.

Поднимите панель вверх и в сторону.

Используйте пластиковую присоску, чтобы отжать внутренние защёлки (отмечены красными прямоугольниками на фото) и освободить небольшую пластиковую панель над клавиатурой

На данном этапе панель снимать полностью не нужно, этот шаг облегчит её демонтаж в дальнейшем

Снимите винт ph1 длиной 4 мм, находящийся под аккумулятором

Отожмите чёрную панель от корпуса ноутбука, начиная с основания экрана

Будьте осторожны при переворачивании панели, так как она по-прежнему прикреплена гибким шлейфом

Переверните панель на клавиатуру

Отсоедините шлейф от материнской платы, как показано на изображении

Начиная сверху, оттуда, где только что была снята чёрная панель, отожмите чёрную рамку от внешней стороны клавиатуры

Используйте маленькую отвёртку, чтобы выкрутить 4 винта ph1 длиной 4 мм в верхней части клавиатуры

Поднимите клавиатуру сверху и переверните её на подставку для кистей рук

Снова будьте предельно осторожны с подключённым шлейфом, так как он легко повреждается

Отсоедините шлейф, как показано на изображении

Снимите 8 винтов ph1 длиной 8 мм (красные)

Также снимите один винт ph1 длиной 4 мм (синий)

Отсоедините антенные кабели от беспроводной платы (плат)

В зависимости от конфигурации ноутбука может быть до трёх плат беспроводной связи, и от всех необходимо отсоединить антенны

Снимите два винта ph1 длиной 4 мм, находящихся на чёрной панели, к которой крепятся динамики

Один из винтов расположен под кабельным каналом и может быть трудно заметен — внимательно посмотрите на фото, чтобы не пропустить его

Отключите 6 отмеченных кабелей от материнской платы

Разъёмы, отличные от стандартных штекеров или ленточных кабелей, отсоединяются простым подъёмом вверх от платы

Вытяните антенные кабели сквозь материнскую плату, освободите их из кабельных каналов и разместите так, чтобы они не мешали дальнейшим операциям

Используя пластиковую присоску, отожмите подставку для кистей от корпуса ноутбука по всей длине от одной петли до другой, отсоединив все внутренние защёлки

Поднимите подставку для кистей и снимите её с ноутбука

Небольшая часть панели может зацепиться за точку крепления левой петли — просто сдвиньте панель немного вправо, чтобы освободить её

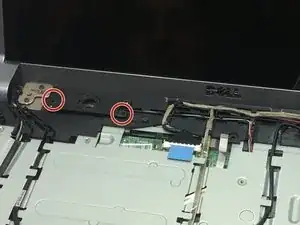

Снимите все четыре винта ph1 длиной 4 мм, фиксирующих динамики

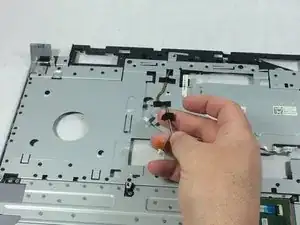

Отклейте кабели динамиков от нижней стороны подставки для кистей и проложите их так, чтобы динамики были полностью освобождены
