Замена разъёма питания Acer Aspire V5-571P-6815
Следуйте этому руководству, чтобы заменить разъём питания на ноутбуке Acer Aspire V5-571P-6815.
Шаг 1
Выключите компьютер и отключите все кабели питания.
Шаг 2

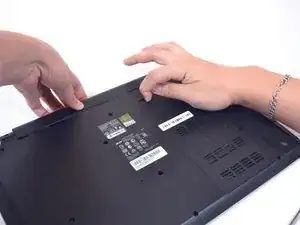

Сдвиньте фиксатор вправо и удерживайте, одновременно вынимая аккумулятор другой рукой.
Шаг 3

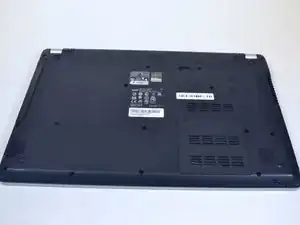

Снимите два винта Phillips #00 длиной 7 мм с нижней части ноутбука.
Шаг 4
Вставьте пластиковый инструмент для открытия под клавиатуру и подденьте её вверх.
Проведите пластиковым инструментом по периметру, чтобы освободить клавиатуру.
Переверните клавиатуру и положите её на область подставки для ладоней.
Шаг 5

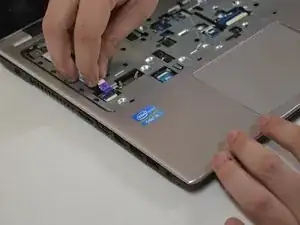

Используйте лопатку, чтобы перевернуть фиксирующий язычок на разъёме ленточного кабеля клавиатуры ZIF.
Выньте ленточный кабель из разъёма.
Снимите клавиатуру с ноутбука.
Шаг 6
Снимите шесть винтов Phillips #0 длиной 6 мм, расположенных под клавиатурой.
Шаг 7

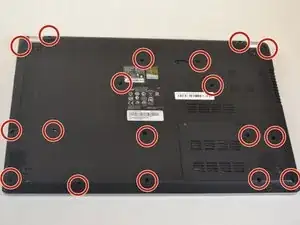

Снимите шестнадцать винтов Phillips #0 длиной 6 мм с нижней крышки.
Шаг 8

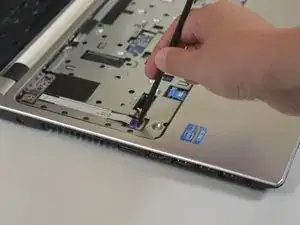

Используйте лопатку, чтобы перевернуть фиксирующий язычок на разъёме ленточного кабеля ZIF.
Выньте ленточный кабель из разъёма.
Шаг 9

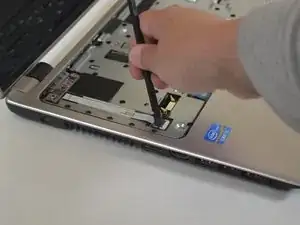

Используйте лопатку, чтобы перевернуть фиксирующий язычок на разъёме ленточного кабеля ZIF.
Выньте ленточный кабель из разъёма.
Шаг 10

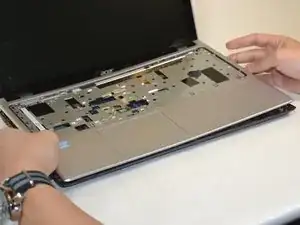

Используйте пластиковый инструмент для открытия, чтобы поддеть подставку для ладоней и отжать её от корпуса ноутбука.

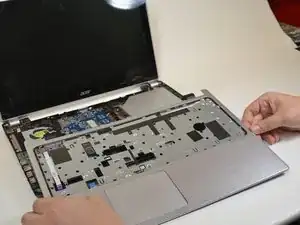

Снимите подставку для ладоней с ноутбука.
Шаг 11

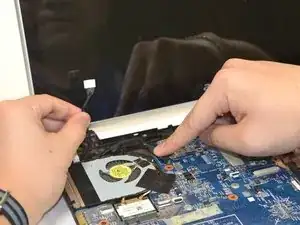

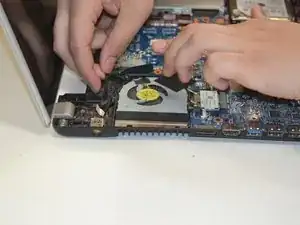

Отключите кабель разъёма питания от материнской платы.
Возможно, потребуется снять часть электрической ленты, мешающую доступу.
Шаг 12

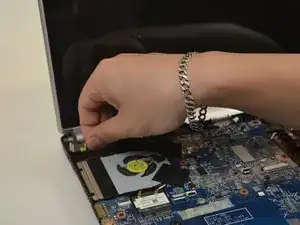

Поднимите разъём питания вверх и выньте его из ноутбука.
Заключение
Соберите устройство в обратном порядке, установив новый кабель.
