Замена камеры Dell Inspiron 11 i3147
Если вы хотите заменить камеру в Dell Inspiron 11 i3147 по любой причине, используйте это руководство для пошаговых инструкций.
Перед началом убедитесь, что неисправность не вызвана системной настройкой встроенной веб-камеры, отключающей камеру, и что на объективе камеры нет препятствий, вызывающих искажения или проблемы с четкостью.
Безопасность прежде всего! Не забудьте отключить питание и выключить устройство перед снятием задней крышки.
На шагах 7, 10 и 13 проверьте соединение между устройством и подключаемым компонентом, чтобы убедиться, что неплотное соединение не является причиной неисправности камеры.
Шаг 1

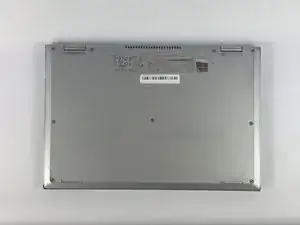

Закройте компьютер и переверните его так, чтобы нижняя часть корпуса была обращена вверх.
Шаг 2
Снимите девять винтов PH0 длиной 7,6 мм с крышки.
Шаг 3

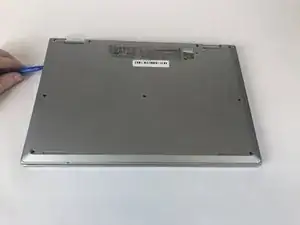

Используйте пластиковый инструмент для открытия, чтобы снять крышку с корпуса компьютера.
Шаг 4

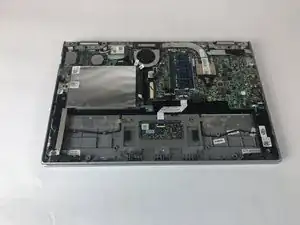

Снимите три винта PH0 длиной 4,7 мм, которыми батарея закреплена в корпусе.
Шаг 5

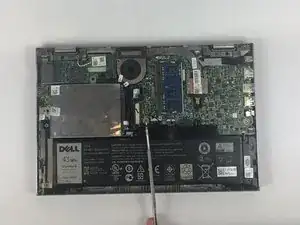

Отсоедините кабель жесткого диска от батареи.
Шаг 6
Поднимите батарею от клавиатуры.
Шаг 7

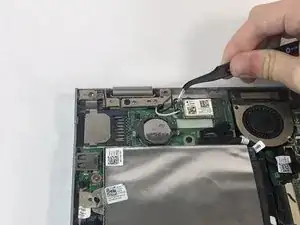

Отсоедините антеннные кабели.
Шаг 8

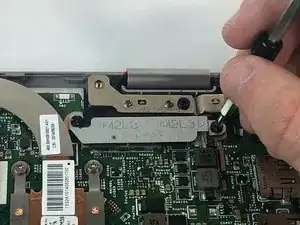

Снимите 2 винта PH0 длиной 4 мм, соединяющие кронштейн кабеля дисплея с системной платой.
Поднимите кронштейн кабеля дисплея с системной платы.
Шаг 9

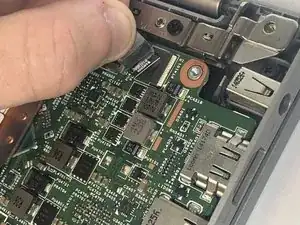

С помощью язычка отключите кабель дисплея от системной платы.
Шаг 10
Вытащите кабель платы кнопки Windows из системной платы.
Шаг 11
Снимите 2 винта PH0 длиной 5,6 мм.
Шаг 12

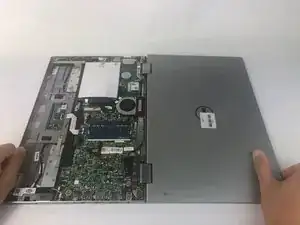

Разъедините экран и корпус компьютера.
Шаг 13

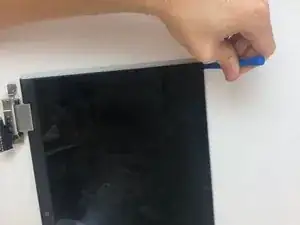

Используйте пластиковый инструмент для открытия, чтобы снять модуль дисплея с задней крышки дисплея и антеннной сборки. Начинайте сверху.
Шаг 14
Положите панель дисплея лицевой стороной вниз на ровную поверхность.
Шаг 15

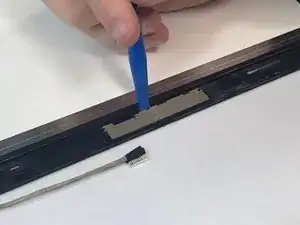

Используйте пластиковый инструмент для открытия, чтобы снять модуль камеры с панели дисплея.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
