Замена узла дисплея Dell Inspiron 11 3179

ВНИМАНИЕ: Перед началом работ внутри компьютера ознакомьтесь с информацией по технике безопасности, которая прилагалась к вашему компьютеру, и выполните шаги, описанные в разделе Перед началом работы внутри компьютера. После завершения работ внутри компьютера выполните инструкции из раздела После работы внутри компьютера.

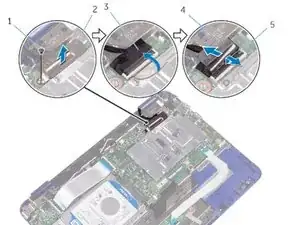

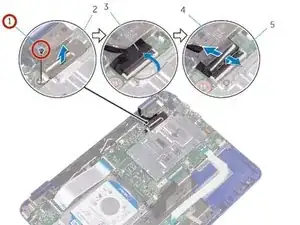

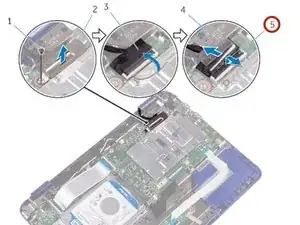

Удалите винт, фиксирующий скобу кабеля дисплея на системной плате.

Поднимите скобу кабеля дисплея с системной платы.

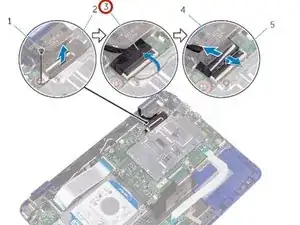

Отклейте ленту, чтобы получить доступ к кабелю дисплея.

Откройте защёлку и отсоедините кабель дисплея.

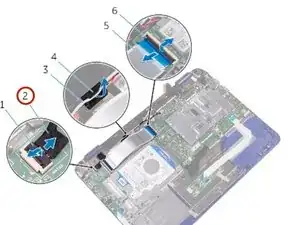

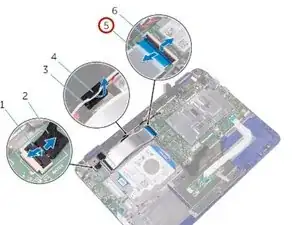

Откройте защёлку и отсоедините кабель платы датчиков от платы ввода/вывода.

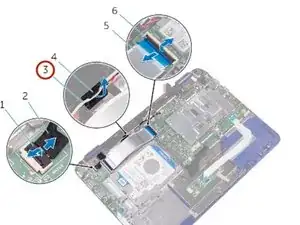

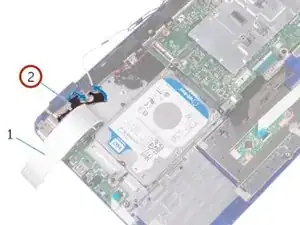

Снимите антенный кабель с направляющей на правом динамике.

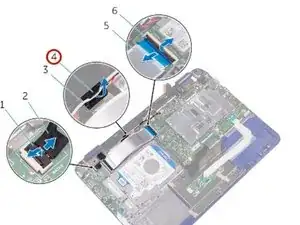

Откройте защёлку и отсоедините кабель платы ввода/вывода от системной платы.

Отклейте ленты с петель дисплея.

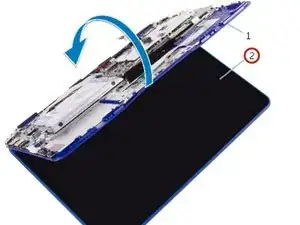

Переверните компьютер и откройте дисплей как можно шире.

ОСТОРОЖНО: Поместите компьютер на мягкую и чистую поверхность, чтобы избежать царапин на дисплее.

Положите компьютер лицевой стороной вниз на ровную поверхность.

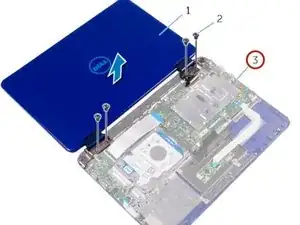

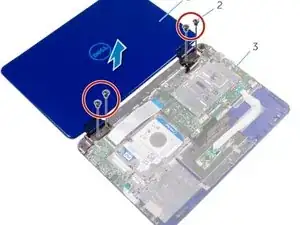

Удалите винты, фиксирующие узел дисплея к корпусу подлокотника и клавиатурному модулю.

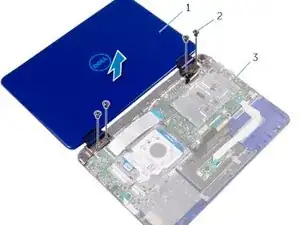

Поднимите узел дисплея с корпуса подлокотника и клавиатурного модуля.

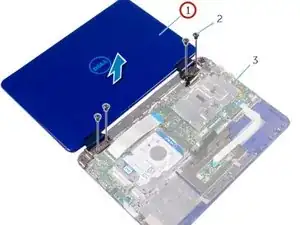

Поместите НОВЫЙ узел дисплея на корпус подлокотника и клавиатурный модуль.

Совместите отверстия для винтов на петлях дисплея с отверстиями на корпусе подлокотника и клавиатурном модуле.

Вверните винты, фиксирующие узел дисплея к корпусу подлокотника и клавиатурному модулю.

Переверните компьютер и закройте дисплей.

Вставьте кабель платы ввода/вывода в его разъём на системной плате и нажмите защёлку, чтобы зафиксировать кабель.

Проложите антенный кабель через направляющую на правом динамике.

Вставьте кабель платы датчиков в его разъём на плате ввода/вывода и нажмите защёлку, чтобы зафиксировать кабель.

Вставьте кабель дисплея в его разъём на системной плате и нажмите защёлку, чтобы зафиксировать кабель.

Приклейте ленту на кабель дисплея.

Совместите отверстие для винта на скобе кабеля дисплея с отверстием на системной плате.

Вверните винт, фиксирующий скобу кабеля дисплея на системной плате.
