Замена жесткого диска Dell Inspiron 11-3147
Жесткий диск может потребоваться заменить по различным причинам: необходим диск с большей емкостью, требуется новый диск или старый диск неисправен. Этот руководство подробно описывает, как заменить жесткий диск. Обратите внимание, что данное устройство поддерживает 2,5-дюймовые SATA жесткие диски.
Шаг 1

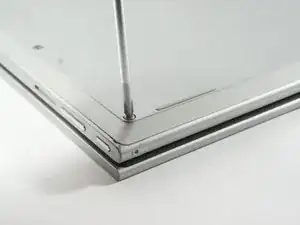

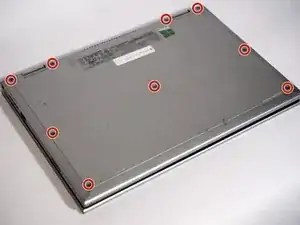

Используя отвертку Philips #1, удалите девять винтов диаметром 0,7 мм, удерживающих крышку на месте.
Крышка удерживается с помощью небольших пластиковых зажимов. Начните с задней части устройства и аккуратно подденьте крышку руками, чтобы освободить эти зажимы. Хотя инструмент не обязателен, можно использовать пластиковый рычаг, чтобы Lift the first few tabs.
Шаг 2

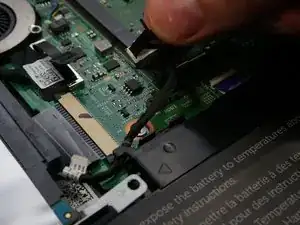

Используя зажим на соединителе кабеля, отключите кабель подключения жесткого диска и удалите его из кабельного канала на аккумуляторе.
Шаг 3
Отогните наклейку, закрывающую первый винт на корпусе жесткого диска.

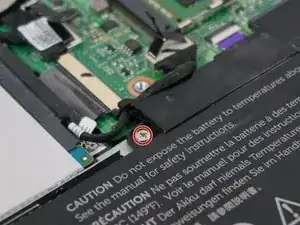

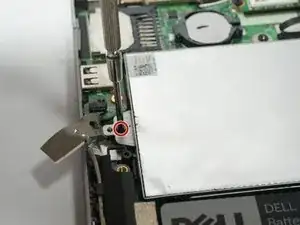

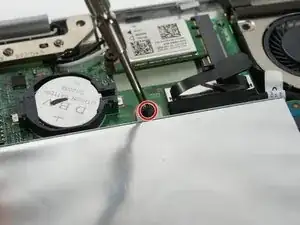

Используя отвертку Philips #0, удалите три винта, удерживающих диск на месте.
Шаг 4

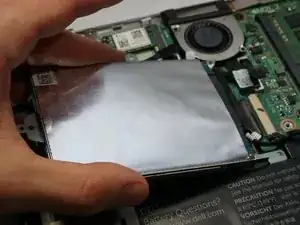

Поднимите жесткий диск с левой стороны, как показано, и извлеките его.
Шаг 5

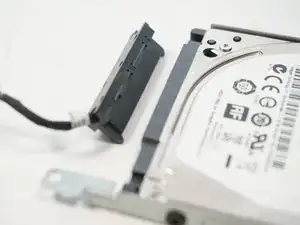

Отключите адаптерный кабель от диска. Для этого шага инструмент не требуется.
Шаг 6

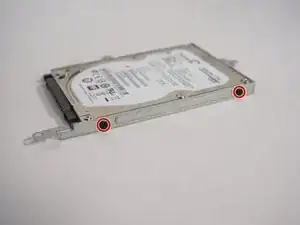

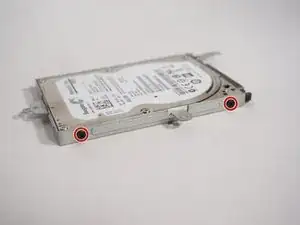

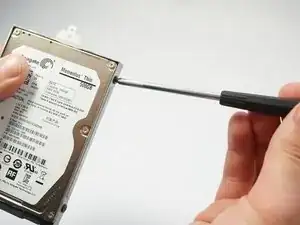

Используя отвертку Philips #1, удалите четыре винта, удерживающих жесткий диск в корпусе.
Извлеките диск из корпуса. Будьте внимательны, чтобы диск не упал после удаления всех винтов.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
