Разборка IBM ThinkPad 701C/CS

В этом руководстве будут использованы двухбуквенные идентификаторы винтов сервиса IBM в скобках после длины. Эти идентификаторы находятся на странице 161 сервисного мануала.

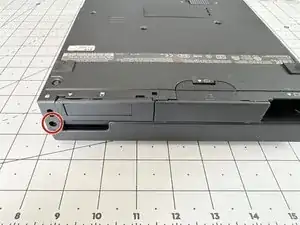

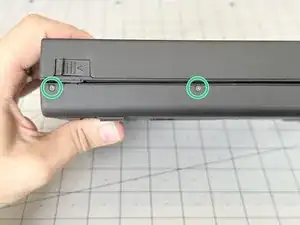

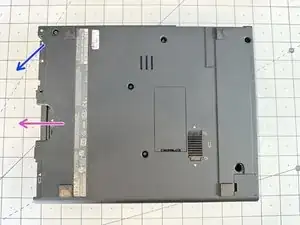

Удалите винт 6 мм (BC) при помощи битки T6 Torx с правой стороны у шарнира экрана.

Поверните ноутбук так, чтобы шарнир экрана оказался сзади. Снимите винт 16 мм (BK) с помощью битки T6 Torx.

Откройте экран чуть дальше вертикали и поверните заднюю часть ноутбука к себе.

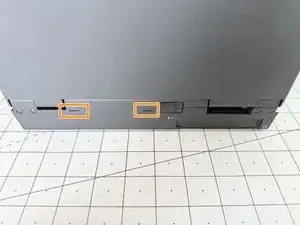

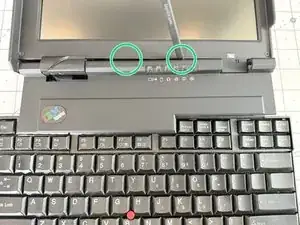

Используя пластиковую лопаточку, надавите на две пластиковые защёлки, одновременно аккуратно приподнимая верхнюю панель.

Положите экран полностью в плоскость и с помощью пластиковой лопаточки поднимите заднюю часть верхней панели вверх и к себе.

Теперь вы сможете поднять верхнюю панель вверх и вынуть её, обнажив плату преобразователя ЖК и направляющую клавиатуры.

Снимите крышку PCMCIA, выталкивая верхний край и поворачивая вниз, чтобы освободить жёсткий диск.

Снимите жёсткий диск, сдвинув кнопку разблокировки и вытолкнув его наружу. Жёсткий диск следует снимать после батареи и крышки PCMCIA, чтобы не повредить пластиковые защёлки.

У этих ноутбуков резиновое покрытие со временем имеет склонность к разжижению. Это может затруднить работу, поэтому будьте осторожны, чтобы не сломать пластиковые детали корпуса или пластиковый держатель диска.

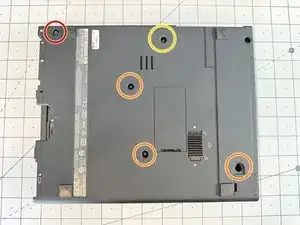

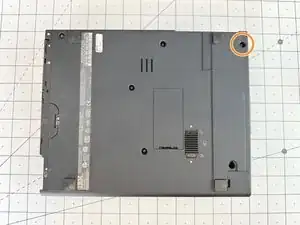

Переверните ноутбук так, чтобы шарнир экрана был от вас. Снимите винт 8 мм (BH) в верхнем левом углу при помощи битки T6 Torx.

Снимите три (3) винта 6 мм (BC) по центру и внизу справа при помощи битки T6 Torx.

Снимите винт 10 мм (BE) из верхней центральной части при помощи битки T6 Torx.

Снимите четыре (4) винта 3 мм (BF) с передней части нижней крышки, используя битку T1 Torx.

Эти винты T1 хрупкие. Не теряйте их и НЕ пытайтесь использовать драйвер другого типа для их снятия. Их легко срезать.

Не пытайтесь выкрутить винт под правым шарниром экрана до снятия дисплея. Скорее всего вы сорвёте шляпку из-за угла.

Переверните ноутбук так, чтобы шарнир дисплея был обращён к вам, и откройте дисплей под углом 90 градусов к корпусу.

Поддерживайте дисплей одной рукой во время следующего шага.

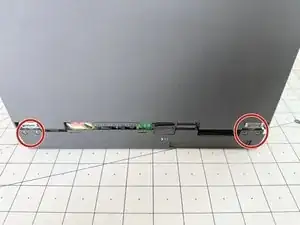

Снимите четыре (4) винта 7.5 мм (BG) с задней стороны при помощи битки T6 Torx. На этом этапе экран освободится.

Осторожно потяните вверх, чтобы снять его с штырей, и откиньте назад, обнажая следующий винт.

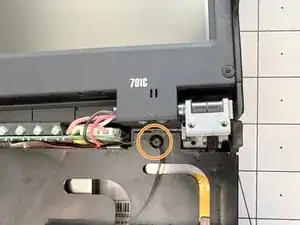

Снимите винт 6 мм (BC) с верхней правой части корпуса при помощи битки T6 Torx.

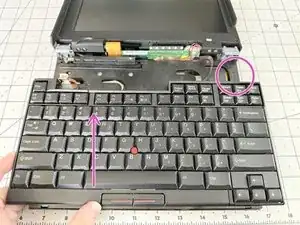

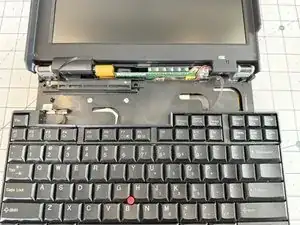

Чтобы снять клавиатуру, сдвиньте узел назад в сторону дисплея, освободив его из передних защёлок, и наклоните вверх в сторону дисплея.

С помощью пластиковой лопаточки отсоедините ленточные кабели от разъёмов и отложите клавиатуру в сторону.

Снимите клавиатуру и отложите её.

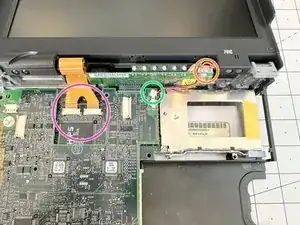

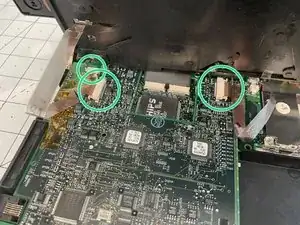

Отсоедините кабель микрофона от дочерней платы с помощью пластиковой лопаточки.

Отсоедините кабель питания инверторной платы дисплея.

Отсоедините ленточные кабели дисплея от дочерней платы с помощью пластиковой лопаточки.

Поднимите дисплей и отложите его в сторону.

Отсоедините кабель динамиков.

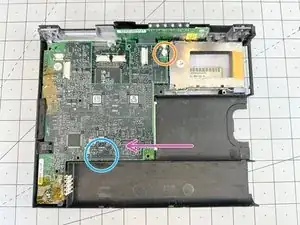

Используйте пластиковую лопаточку, чтобы прижать системную плату в указанном месте в следующем шаге для безопасного отсоединения дочерней платы от основной системной платы.

При опоре пластиковой лопаточкой убедитесь, что вы не оказываете давление на компоненты платы.

Чтобы отсоединить дочернюю плату от разъёма: наклоните её вверх с правой стороны и снимите, подтянув вверх и влево.

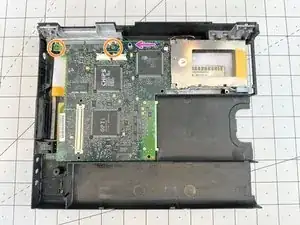

Удалите два (2) плоских винта 6 мм (BL) рядом с разъёмом с помощью битки T6 Torx.

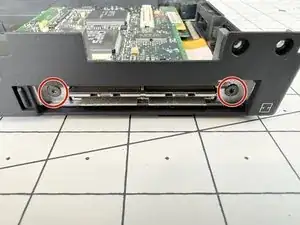

Поверните корпус так, чтобы задняя часть была обращена к вам, и снимите два (2) винта 6 мм (BC) с задней стороны, удерживающие разъём на металлическом усилителе.

Разъём может быть приклеен. Можно аккуратно поддеть разъём лопаточкой, чтобы оторвать его от усилителя и ослабить клей.

Во время следующего шага поддерживайте модем при снятии основной платы. Он соединён, и отсутствие поддержки может повредить разъём.

Поднимите основную плату.

Металлический распорный элемент платы может ослабнуть. Убедитесь, что вы защёлкнули его обратно на плате при сборке.

Используя пластиковую лопаточку или модельный нож, аккуратно разрыхлите клей между динамиком и корпусом.

Снимите динамик и отложите его.

Внутренняя рамка тонкая и может быть хрупкой, будьте осторожны при снятии!

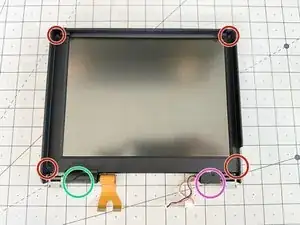

Удалите четыре (4) винта 8.4 мм (BD) из внутренней рамки с помощью бита Torx T6.

Удалите два (2) винта 8 мм (BH) с нижнего левого кронштейна дисплея с помощью бита Torx T6.

Удалите два (2) винта 5 мм (BI) с нижнего правого кронштейна дисплея с помощью бита Torx T6.

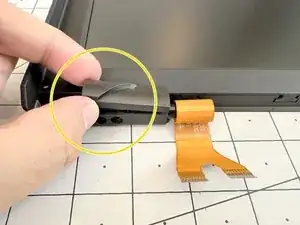

Снимите крышку левого шарнира перед переходом к следующему шагу.

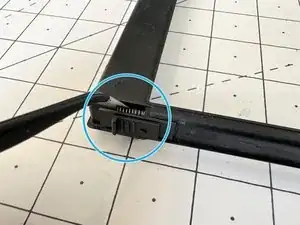

Используйте пластиковую лопатку, чтобы отщёлкнуть Т-образные защёлки вдоль сторон рамки.

Верхняя часть рамки может быть приклеена к корпусу. Аккуратно оторвите рамку от клея перед тем, как поднимать и вынимать её.

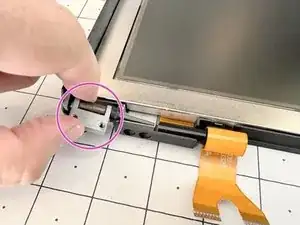

После снятия рамки вы можете снять шарниры дисплея, поднимая их вверх и вынимая наружу.

Дисплей теперь должен легко отойти от рамки.

При необходимости вы можете снять защёлки дисплея с задней стороны рамки, сжав пружины пинцетом. Защёлки выскочат.
