Демонтаж процессора IBM ThinkPad A30

Переверните ThinkPad вверх дном.

Сдвиньте выделенную вкладку влево.

Удерживая вкладку пальцем, поднимите батарею вверх, чтобы извлечь её из ноутбука.

Открутите выделенный винт крестовой отвёрткой №1.

Извлеките жёсткий диск.

Убедитесь, что ноутбук находится вверх дном и ориентирован, как показано на изображении.

Открутите шесть винтов длиной 16,7 мм, расположенных в выделенных кружком отверстиях.

Поверните ThinkPad так, чтобы отсек жёсткого диска был обращён к Вам.

Снимите чёрную крышку, чтобы открыть доступ к винту длиной 14,8 мм.

Открутите обнажившийся винт крестовой отвёрткой №0.

Переверните ThinkPad и откройте лицевую панель ЖК-дисплея.

Аккуратно разъедините клавиатуру с помощью пластиковой лопатки или пальцами.

Будьте осторожны, не выдергивайте клавиатуру резко: под ней находится разъём!

Поднимите переднюю часть клавиатуры, как показано на изображении.

Пальцами снимите чёрную плёнку-крышку.

Найдите разъём, подключённый к материнской плате.

Отключите шлейф, извлекая разъём.

Поднимите и извлеките клавиатуру.

Открутите два винта длиной 5,6 мм.

Открутите один винт длиной 16,7 мм.

Придётся приложить небольшое усилие. Следите за фиксаторами.

Отогните верхнюю крышку руками.

Открутите винт длиной 5,6 мм, который крепит ЖК-дисплей к верхней крышке.

Открутите винт длиной 5,6 мм, находящийся слева от трёхконтактного разъёма.

Открутите ещё два винта длиной 16,7 мм.

Поднимите и извлеките разъём.

Извлеките белую вкладку, соединяющую ЖК-дисплей с материнской платой.

Поверните ноутбук так, чтобы задняя часть была обращена к Вам.

Открутите четыре длинных винта длиной 5,6 мм.

Установите ноутбук так, чтобы экран снова был обращён к Вам.

Аккуратно поднимите и извлеките ЖК-дисплей.

Снимите чёрную пластиковую вкладку.

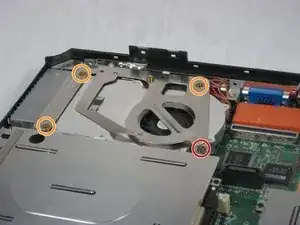

Открутите следующие винты от кронштейна крепления вентилятора:

Один винт длиной 5,6 мм.

Три винта длиной 16,1 мм.

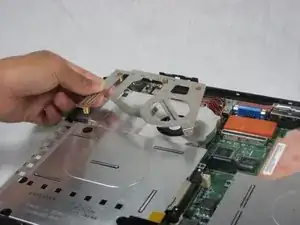

Поднимите кронштейн радиатора вверх.

Будьте осторожны, не прилагайте чрезмерных усилий. К вентилятору подключён кабель.

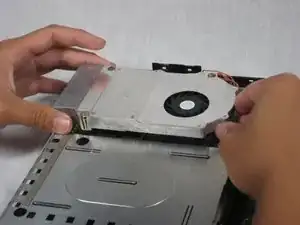

Поднимите блок вентилятора и радиатора.

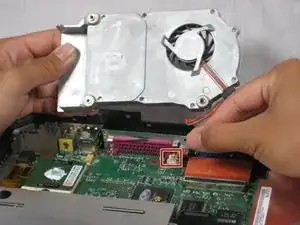

Найдите питающий кабель вентилятора и потяните его вверх в районе разъёма.

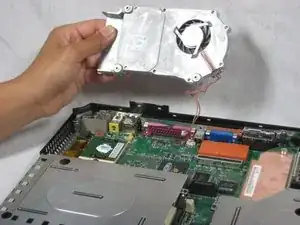

Извлеките блок вентилятора и радиатора.

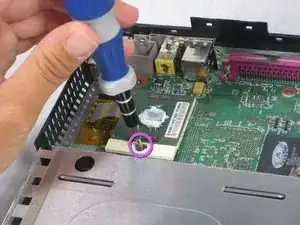

Воспользуйтесь плоской отвёрткой, чтобы провернуть винт на 180 градусов.

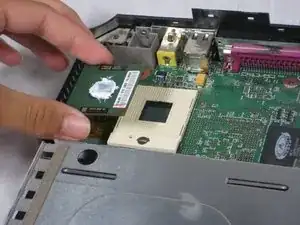

Извлеките процессор, подняв его вверх.

Если процессор можно использовать повторно, поместите его в антистатический пакет и храните вдали от влаги.
