Замена экрана HP Pavilion G6-1d16dx
Если вам нужно заменить экран и вы не знаете как, вы попали по адресу. Хотя это может занять некоторое время, наша цель — сделать ремонт как можно более беспроблемным. Следуя всем шагам, у вас не должно возникнуть проблем с заменой экрана в вашем HP Pavilion G6.
Шаг 1
Переверните компьютер так, чтобы нижняя сторона была направлена вверх, и найдите аккумулятор над петлями экрана.
Шаг 2
Сдвиньте защёлку под отсеком аккумулятора, чтобы освободить аккумулятор.
Шаг 3
Извлеките аккумулятор.
Когда защёлка сработала, аккумулятор выйдет из отсека.
Шаг 4
Отвинтите два серебристых винта, удерживающих защитную крышку, пока не услышите щелчок.
Винты не вынимаются из крышки.
Шаг 5
Отщёлкните крышку, приподнимая край вдоль отсека аккумулятора.
Удалите все винты корпуса.
Снимите резиновую заглушку и выкрутите находящийся под ней винт.
Шаг 6
Клавиатура зафиксирована девятью защёлками
Используя металлический инструмент, нажмите на центральную защёлку и подденьте клавиатуру, поворачивая инструмент в сторону экрана.
Шаг 7
Сдвиньте инструмент, который теперь находится под клавиатурой, вбок вдоль края и используйте другой инструмент, чтобы отжать остальные защёлки по краю клавиатуры.
По мере отжатия защёлок кромки клавиатуры будут подниматься.
Снимите клавиатуру
Шаг 8
Поднимите чёрную защёлку, удерживающую клавиатуру через ленточный кабель, и вытяните кабель.
Шаг 9
Снимите два оставшихся ленточных кабеля.
Отвинтите винты, удерживающие защитную крышку под клавиатурой.
Снимите крышку с помощью любого плоского металлического инструмента, начиная с места, где вы вытащили оптический привод.
По краю, ближе к экрану, будет сильная липкость. Там приклеена наклейка из отсека аккумулятора — просто приложите немного больше силы.
Шаг 10
Отключите ленточный кабель с правой стороны материнской платы.
Шаг 11
Снизу компьютера отвинтите винт разъёма жёсткого диска и извлеките штекер жёсткого диска.
Шаг 12
Отвинтите все винты материнской платы и поднимите материнскую плату из корпуса.
Для замены петель экрана и самого экрана этот шаг можно пропустить
Шаг 13

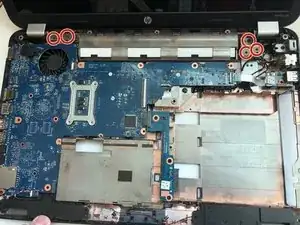

Снимите пять винтов, удерживающих петли на основании.
Не отвинчивайте винты материнской платы
Шаг 14

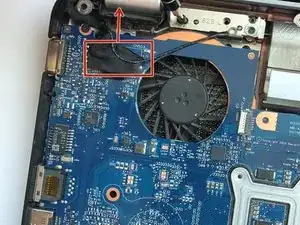

Поднимите липкую планку от разъёма экрана и отключите экран от материнской платы.
Отключите провода от беспроводной карты и протяните их через корпус.
Шаг 15
Снимите липкие полоски внизу экрана рядом с петлями и удалите два винта под ними.
Шаг 16

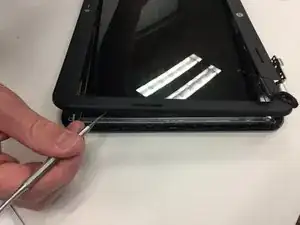

Подденьте пластиковую окантовку вокруг экрана любым плоским металлическим инструментом.
Шаг 17

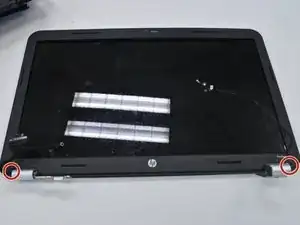

Отвинтите винты, удерживающие крышки петель.
Снимите крышки петель.
Шаг 18
С помощью плоскогубцев отвинтите гаечную гайку и извлеките петлю.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
