Замена жёсткого диска Asus ROG G53SW-XT1
В этом руководстве показано, как извлечь и заменить жёсткий диск в вашем Asus ROG G53SW-XT1.
Шаг 1
Отключите сетевой кабель и переверните компьютер.
Шаг 2
Разблокируйте аккумулятор, сдвинув переключатель вправо.
Шаг 3
Нажмите и удерживайте левый переключатель, затем выньте аккумулятор.
Шаг 4
Вставьте лопатку или пластиковый инструмент для вскрытия в эти пять защёлок и подденьте вверх, чтобы поднять клавиатуру.
Шаг 5
Отключите шлейфы клавиатуры от материнской платы.
Шаг 6
Вставьте отвёртку в фиксатор и сдвиньте её влево. Это разблокирует подставку для рук и позволит снять её.
Шаг 7
Удалите четырнадцать винтов Phillips #0.
Шаг 8
Переверните ноутбук и снимите нижнюю крышку.
Шаг 9
Поместите пальцы вдоль левого края крышки отсека жёсткого диска, сдвиньте её вправо, затем поднимите вверх.
Шаг 10

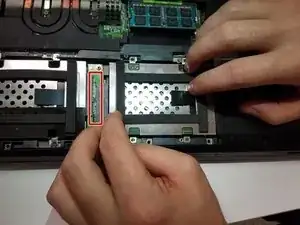

Извлеките жёсткий диск с корпусом из ноутбука.

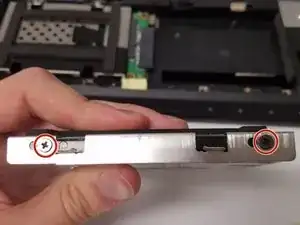

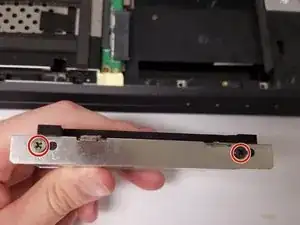

Удалите четыре винта Phillips #0 с корпуса жёсткого диска.
Шаг 11

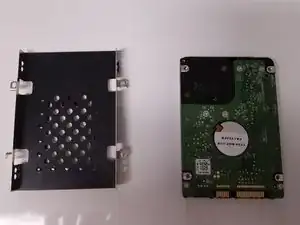

Сдвиньте жёсткий диск вне корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
