Замена материнской платы Asus Z54C-JS31

Поверните ноутбук нижней стороной вверх и найдите два переключателя, расположенных по бокам от аккумулятора.

Переместите переключатель в правом верхнем углу вправо.

Сдвиньте и удерживайте переключатель в левом верхнем углу влево и аккуратно извлеките аккумулятор.

Используйте отвертку Phillips #000, чтобы выкрутить два винта длиной 9 мм с крышки отсека жесткого диска и оперативной памяти.

Сдвиньте заднюю панель, поместив руки на каждый угол, и потяните панель на себя.

Выкрутите четыре винта длиной 9 мм, удерживающих жесткий диск.

Сдвиньте жесткий диск влево, чтобы отключить его.

Затем потяните за черную вставку, чтобы вынуть жесткий диск из ноутбука.

Отключите черный и белый коаксиальные кабели от платы Wi-Fi, потянув вверх за золотистую деталь.

Выкрутите винт длиной 3 мм в правом верхнем углу платы Wi-Fi с помощью отвертки Phillips #0.

Плата Wi-Fi поднимется. Возьмите её и извлеките из разъема.

Поверните ноутбук в нормальное положение и откройте экран, чтобы открыть клавиатуру.

Осторожно отодвиньте пять защелок, удерживающих клавиатуру, с помощью пластиковой открытия инструмента.

После того, как клавиатура освобождена, отключите шлейф от разъема с нулевым усилием вставки (ZIF), подняв фиксирующую защелку и извлеките шлейф.

Выкрутите винт длиной 3 мм с помощью отвертки Phillips #000.

Выдвиньте привод оптических дисков, потянув его от ноутбука.

Переверните ноутбук так, чтобы задняя сторона была обращена вверх.

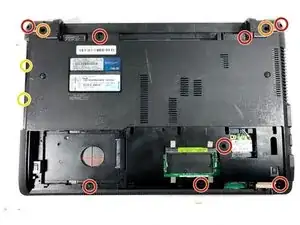

Выкрутите восемь винтов длиной 9 мм с задней стороны ноутбука.

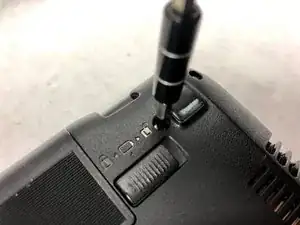

Выкрутите два винта длиной 6 мм возле аккумулятора.

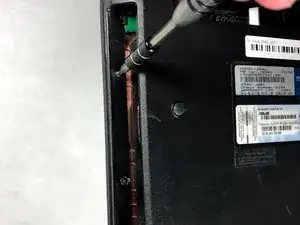

Выкрутите два винта длиной 3 мм из отсека оптического привода.

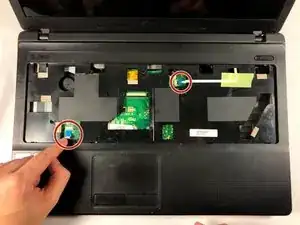

Отключите два шлейфа от разъемов с нулевым усилием вставки, подняв маленькую фиксирующую защелку и аккуратно вытянув их из разъемов.

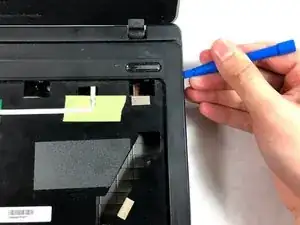

Используйте пластиковую открывалку, чтобы снять пластиковую крышку, вставив её между деталями и проводя по периметру всего ноутбука.

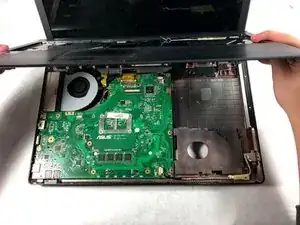

Снимите верхнюю пластиковую крышку.

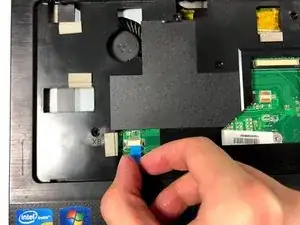

Отключите два шлейфа от разъемов для шлейфов, закрепленных на материнской плате, потянув кабель прямо из разъема.

Отключите шлейф от разъема с нулевым усилием вставки, подняв фиксирующую защелку и извлекая кабель.

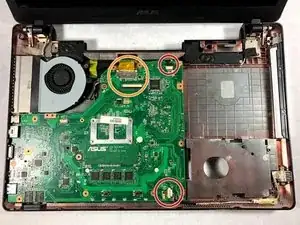

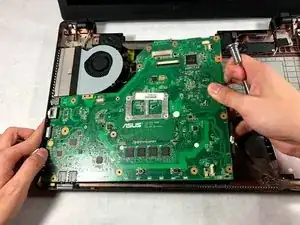

Выкрутите два винта длиной 5 мм, удерживающих материнскую плату и вентилятор.

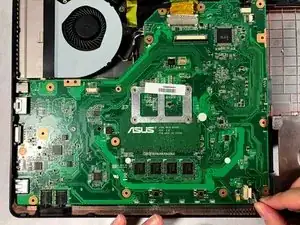

Извлеките материнскую плату вместе с вентилятором.
