Замена узла радиатора Dell Inspiron 17-5749

Отключите питание ноутбука.

Отсоедините кабель зарядного устройства от ноутбука.

Неснятие кабеля зарядного устройства может привести к повреждению компьютера или серьёзным травмам.

Наденьте антистатический браслет или работайте в необитой ковром зоне, чтобы предотвратить статические разряды. Разряды могут повредить компоненты.

Сначала аккуратно переверните ноутбук, чтобы получить доступ к аккумулятору.

Переведите каждый из фиксаторoв батареи в положение «разблокировано».

Потяните батарею вверх за язычок, чтобы извлечь её из ноутбука.

Удалите два винта 5,5 мм, которые крепят нижнюю крышку к основанию компьютера.

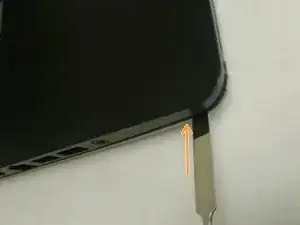

С помощью пластикового инструмента для вскрытия аккуратно подденьте нижнюю крышку, начиная с центра.

Поднимите нижнюю крышку вверх, снимите и отложите в сторону.

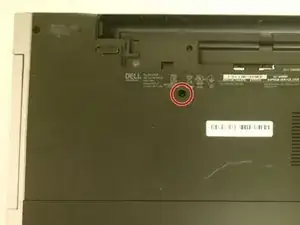

Удалите винт 5,5 мм, который крепит блок оптического привода к основанию компьютера.

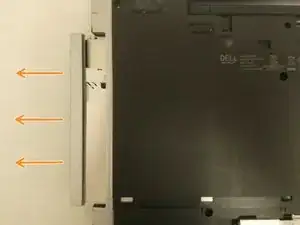

С помощью кончиков пальцев сдвиньте блок оптического привода из отсека привода.

Этот шаг необходим только при замене оптического привода.

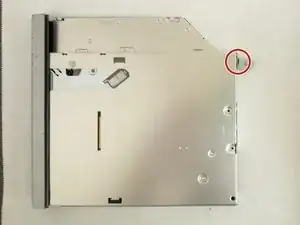

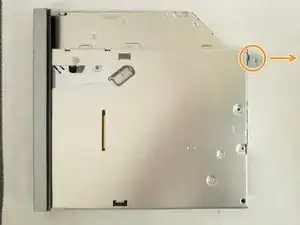

Удалите винт 2,5 мм, который крепит кронштейн оптического привода к сборке привода.

Снимите кронштейн оптического привода со сборки привода.

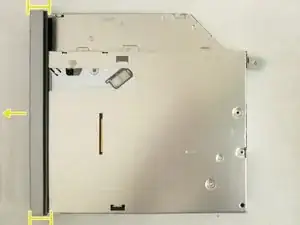

Аккуратно потяните лицевую панель привода и снимите её с оптического привода.

Удалите винт 2,5 мм, который крепит блок жесткого диска к основанию компьютера.

Используя язычок, сдвиньте блок жесткого диска, чтобы отсоединить его от системной платы.

Поднимите блок жесткого диска с основания компьютера.

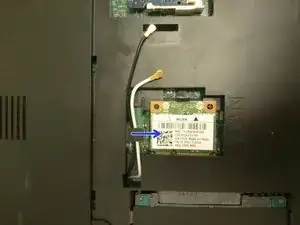

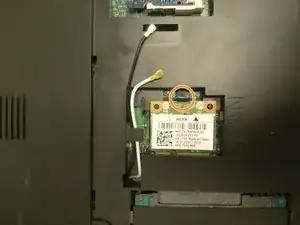

Отсоедините антенные кабели от беспроводной карты.

Нажмите защёлку, чтобы освободить беспроводную карту.

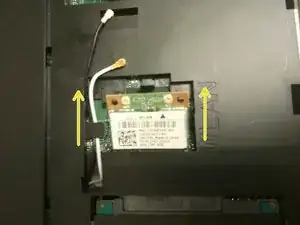

Выдвиньте беспроводную карту из гнезда карты.

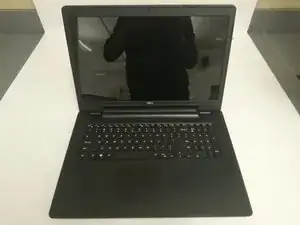

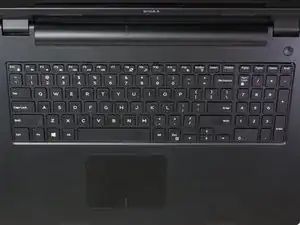

Переверните компьютер и откройте дисплей максимально широко.

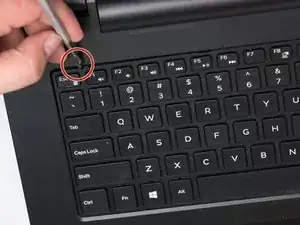

С помощью пластикового инструмента для вскрытия освободите защёлки, которые фиксируют клавиатуру к модулю подставки для рук.

Перед переворачиванием клавиатуры будьте осторожны и не тяните её слишком далеко, чтобы не повредить подключённые ленточные кабели.

Аккуратно переверните клавиатуру и положите её на модуль подставки для рук.

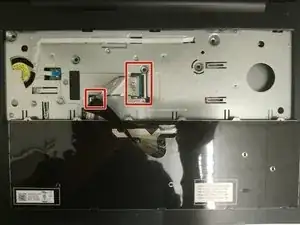

Поднимите защёлки и отсоедините кабель клавиатуры и кабель подсветки клавиатуры от системной платы.

Поднимите клавиатуру вместе с кабелями с модуля подставки для рук и отложите в сторону.

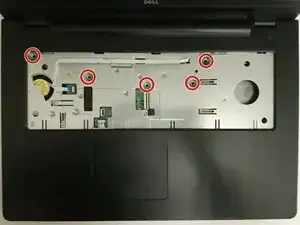

Удалите пять винтов 5,5 мм, которые крепят подставку для рук к системной плате.

Закройте дисплей и переверните компьютер.

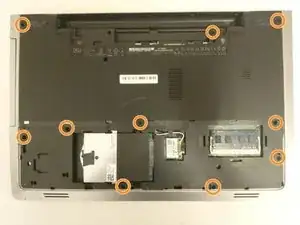

Удалите десять винтов 5,5 мм, которые крепят подставку для рук к основанию компьютера.

Переверните компьютер и откройте дисплей максимально широко.

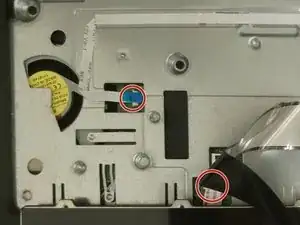

Поднимите защёлки разъёмов и отсоедините кабель платы кнопки питания и кабель тачпада от системной платы.

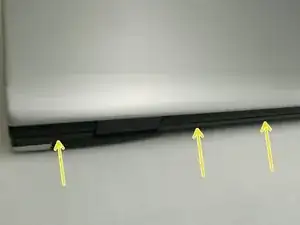

С помощью пластикового кернера аккуратно подденьте и освободите защёлки на подставке для рук вокруг основания компьютера, включая заднюю сторону.

Отделите подставку для рук от сборки дисплея.

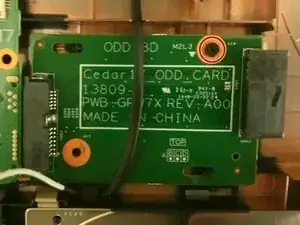

Удалите винт 2,5 мм, который крепит плату разъёма оптического привода к основанию компьютера.

Отведите провода беспроводной карты, закрывающие плату, в сторону от платы.

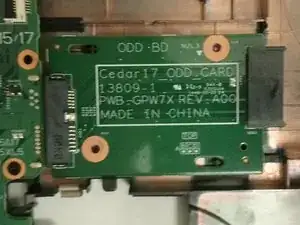

Сдвиньте плату разъёма оптического привода от основания компьютера.

Поднимите плату разъёма оптического привода и снимите её с основания компьютера.

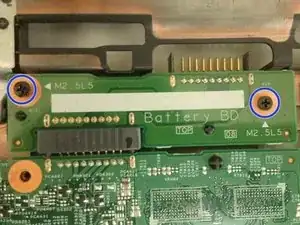

Удалите винты 5,5 мм, которые крепят плату разъёма аккумулятора к основанию компьютера.

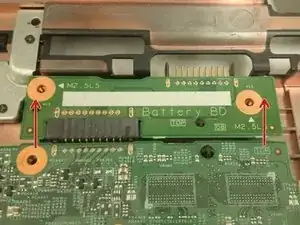

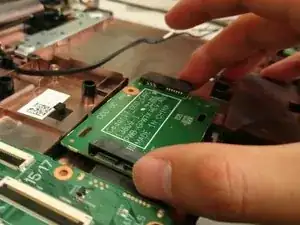

Аккуратно поднимите плату разъёма аккумулятора, чтобы отсоединить её от системной платы.

Закройте дисплей и переверните компьютер.

Снимите антенные кабели из направляющих на основании компьютера.

Протяните антенные кабели через прорезь в основании компьютера.

Переверните компьютер и откройте дисплей максимально широко.

Отклейте ленту, которая фиксирует кабель дисплея к сборке системной платы.

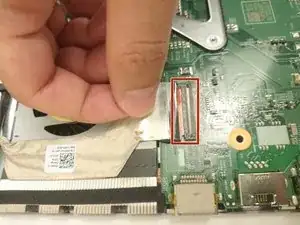

Поднимите защёлку разъёма и отсоедините кабель дисплея от системной платы.

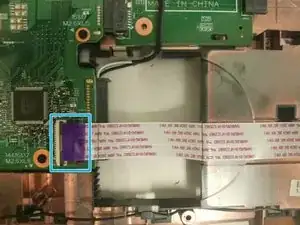

Поднимите защёлку разъёма и отсоедините кабель платы ввода-вывода от системной платы.

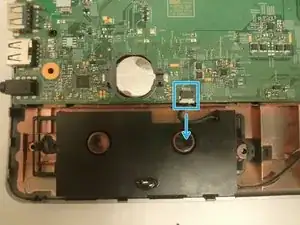

Отключите кабель динамика от системной платы.

Отключите кабель порта питания от системной платы.

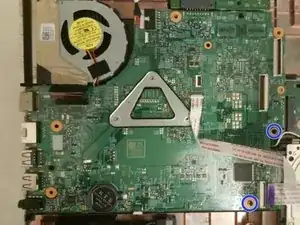

Удалите винты 5,5 мм, которыми узел системной платы закреплён на основании корпуса компьютера.

Поднимите узел системной платы с основания корпуса компьютера.

Переверните узел системной платы и поместите его на ровную и чистую поверхность.

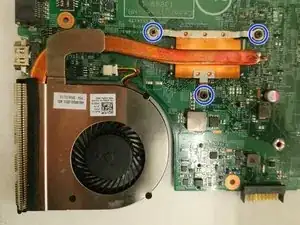

В порядке, указанном на радиаторе, отверните (3) закреплённых винта 5,5 мм, которыми узел радиатора прикреплён к системной плате.

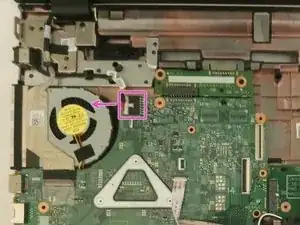

Отключите кабель вентилятора от системной платы.

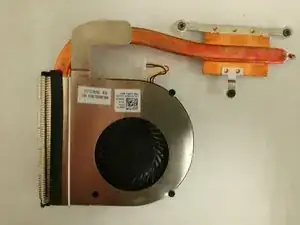

Снимите узел радиатора с системной платы.
