Замена вентилятора и радиатора Lenovo IdeaPad Flex 5 Chrome 13ITL6
Если у вас возникают проблемы с перегревом Lenovo IdeaPad Flex 5 Chrome (13ITL6), причина может быть в изношенном вентиляторе, который работает неправильно. Используйте это руководство по замене, чтобы снять вентилятор с Lenovo IdeaPad Flex 5 Chrome (13ITL6).
Вентилятор помогает охлаждать ноутбук, отводя тепло, которое выделяет процессор и другие компоненты. Без вентилятора ноутбук будет перегреваться и может быть повреждён.
Перед началом убедитесь, что питание ноутбука выключено и все сетевые кабели отключены. Убедитесь, что вы используете средства, безопасные для работы с ЭСР, чтобы не повредить компоненты.
Шаг 1
Разверните ноутбук так, чтобы его нижняя сторона была обращена вверх.
Отвёрткой T5 Torx удалите девять винтов длиной 6.3 мм, фиксирующих нижнюю крышку.
Шаг 2
Вставьте три пластиковые лезвия для открытия в зазор между задней панелью и корпусом ноутбука: одно по нижнему краю и по одному по бокам.
Проведите лезвиями по периметру, пока нижняя крышка полностью не отпустится.
Снимите нижнюю крышку.
Шаг 3

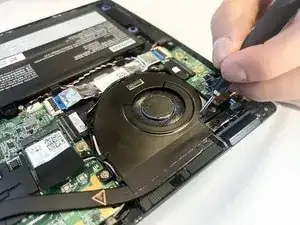

Отвёрткой Phillips #000 снимите три винта длиной 3.2 мм, фиксирующие крышку вентилятора.
Шаг 4

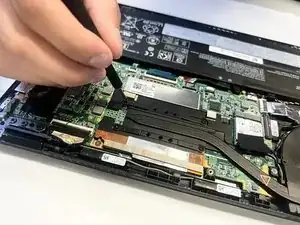

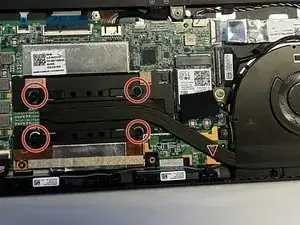

Отвёрткой Phillips #000 удалите четыре винта длиной 3.6 мм, фиксирующие радиатор.

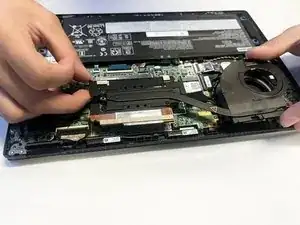

Осторожно поднимите радиатор вместе с крышкой вентилятора и выньте их.
Перед повторной установкой радиатора потребуется нанести термопасту.
Шаг 5

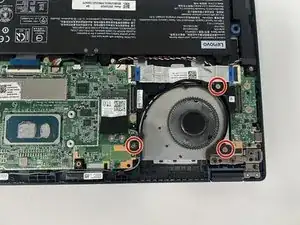

Отвёрткой Phillips #000 удалите три винта длиной 2.5 мм, фиксирующие вентилятор.
Шаг 6

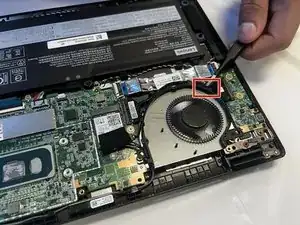

Используйте пинцет, чтобы провести провод и освободить его от вентилятора.

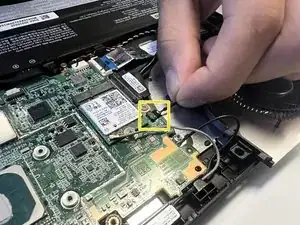

Используйте пинцет, чтобы освободить серый провод от вентилятора.
Отсоедините разъём вентилятора от гнезда на материнской плате пальцами.
Шаг 7
Поднимите вентилятор и выньте его из ноутбука.
Заключение
Для сборки устройства выполните предыдущие шаги в обратном порядке.
Отнесите электронные отходы на переработку в пункт с сертификацией R2 или e-Stewards.
Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
