Замена материнской платы HP Stream 13-c002dx

Начните с размещения ноутбука на чистой поверхности, например на столе, подальше от любых жидкостей, которые могут пролиться и повредить компоненты.

Переверните ноутбук так, чтобы была видна нижняя часть.

С помощью отвертки Phillips #0 выкрутите одиннадцать видимых винтов длиной 5 мм на задней панели ноутбука.

Некоторые винты находятся под резиновыми ножками. Используйте лопатку, чтобы снять их и получить доступ.

Отвинтите два оставшихся винта длиной 2,5 мм. Держите эти винты отдельно от первых одиннадцати винтов длиной 5 мм.

Переверните ноутбук обратно в рабочее положение и откройте экран.

Используя лопатку, отделите поверхность клавиатуры от нижней части корпуса ноутбука.

Поднимая поверхность клавиатуры от основания, вы заметите три кабеля, все ещё соединяющие их. Аккуратно отсоедините каждый из этих кабелей от материнской платы.

Снимите сборку клавиатуры.

С помощью отвертки Phillips #0 удалите четыре винта сверху батареи, обозначенные как A.

С помощью отвертки Phillips #0 удалите четыре винта, которые крепят батарею к корпусу.

Идущие из верхней средней части батареи кабели соединяют батарею с материнской платой. Аккуратно отсоедините эту группу кабелей от разъёма на материнской плате.

Поднимите батарею и выньте её.

Внутри ноутбука вы заметите беспроводную карту, расположенную в верхней средней части. Именно её вы будете заменять.

К Wi‑Fi карте прикреплён чёрный провод, который необходимо снять. Рукой аккуратно потяните провод как можно ближе к месту его подключения к Wi‑Fi карте.

После снятия провода отложите его в сторону, чтобы не повредить.

Удалите винт, удерживающий беспроводную карту на месте.

После удаления винта аккуратно отведите Wi‑Fi карту назад, затем поднимите её и выньте из ноутбука. Теперь вы готовы установить новую беспроводную карту.

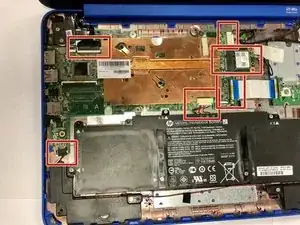

После доступа к внутренностям снимите провода и Wi‑Fi карту, подключенные к материнской плате.

Чтобы снять верхнее подключение провода, переверните защёлку, удерживающую кабель на материнской плате, затем аккуратно извлеките его.

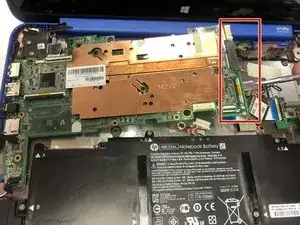

Чтобы снять проводную группу, переверните показанную защёлку и затем извлеките проводную группу.

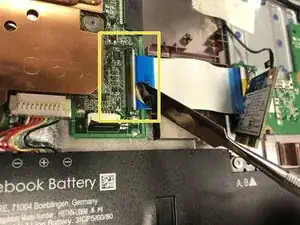

Не используйте металлическую лопатку, как показано на фотографии. Для работы следует использовать нейлоновую лопатку — она не повредит материнскую плату, в отличие от металлической.

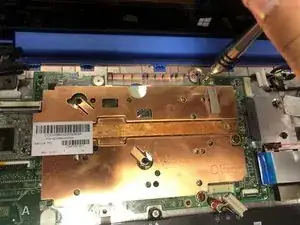

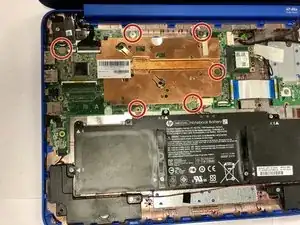

С помощью отвертки Phillips #0 удалите шесть винтов, удерживающих материнскую плату.

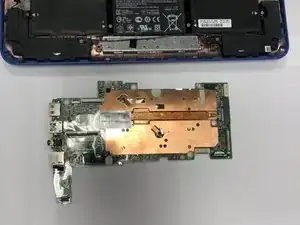

Теперь аккуратно подденьте правую сторону материнской платы лопаткой, а затем поднимите плату и выньте её.
