Замена динамиков Dell Latitude E6510

Откройте ноутбук и найдите панель управления громкостью на клавиатуре.

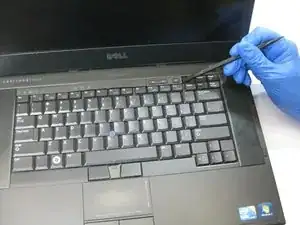

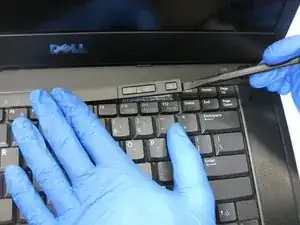

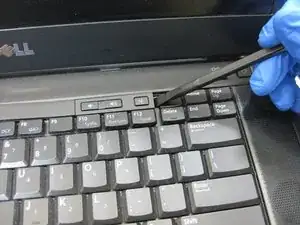

Используйте лопатку, чтобы поддеть правую сторону панели и аккуратно приподнять её.

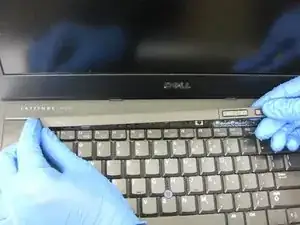

Снимите отсоединённую панель управления громкостью с клавиатуры.

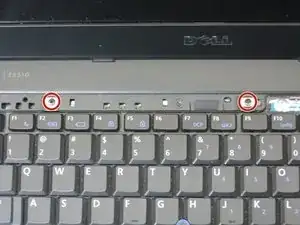

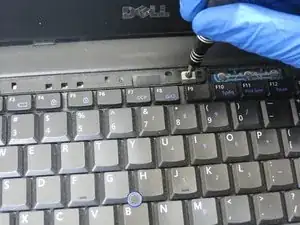

Найдите два винта, фиксирующие клавиатуру. Затем удалите эти винты крестовой отвёрткой Philips PH1.

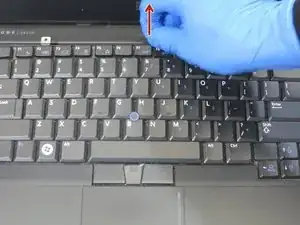

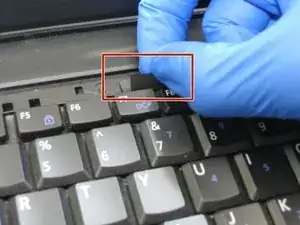

Найдите защёлку у задней части клавиатуры.

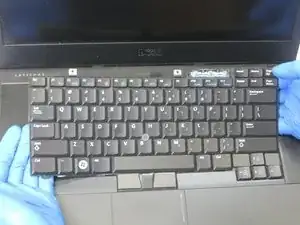

Потяните защёлку вверх, чтобы начать снятие клавиатуры, затем, держа клавиатуру обеими руками по бокам, тяните, пока она не освободится.

Убедитесь, что устройство выключено

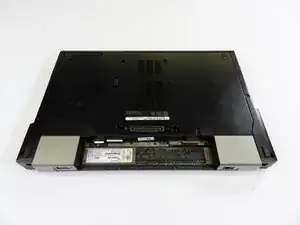

Поверните ноутбук вверх дном так, чтобы батарея была обращена к вам.

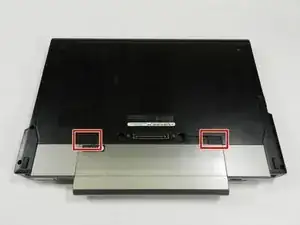

Найдите защёлки батареи, обведённые красным.

Аккуратно сдвиньте обе защёлки внутрь, пока не услышите их отпускание.

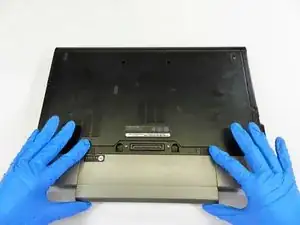

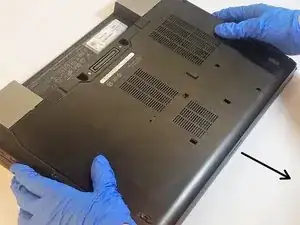

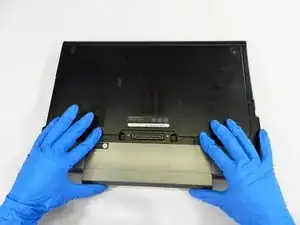

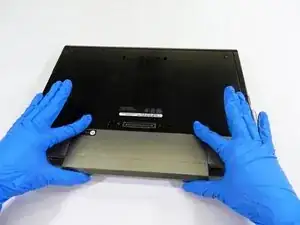

Потяните батарею к себе, как показано, пока она полностью не выйдет из компьютера.

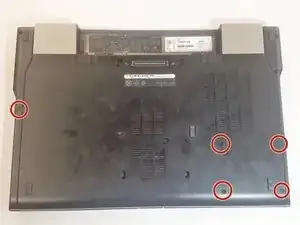

Переверните ноутбук и найдите винты крышки.

Удалите винты.

Сдвиньте и снимите крышку доступа.

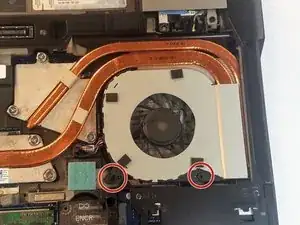

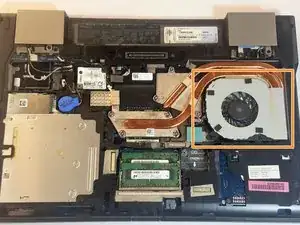

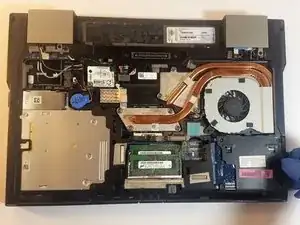

Найдите вентилятор и два винта вентилятора.

Удалите 2 винта крестовой отвёрткой PZ0.

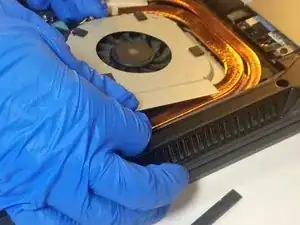

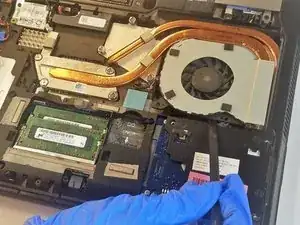

С помощью пластмассовой лопатки аккуратно подденьте вентилятор вверх.

Когда вентилятор ослабнет, медленно извлеките основной элемент вентилятора.

Не тяните слишком сильно — всё ещё прикреплён провод.

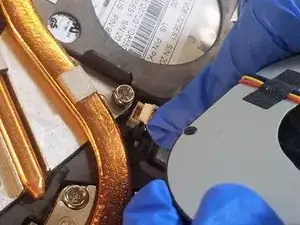

Найдите провод, фиксирующий вентилятор, и отсоедините защёлку.

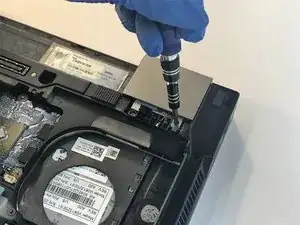

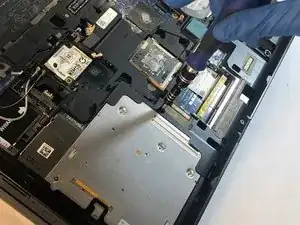

Извлеките жёсткий диск.

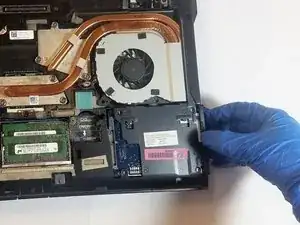

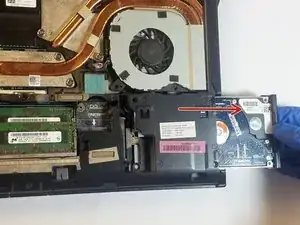

Потяните накопитель вправо и выньте из компьютера.

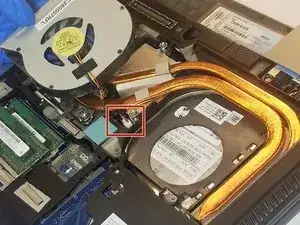

Снимите небольшую батарею.

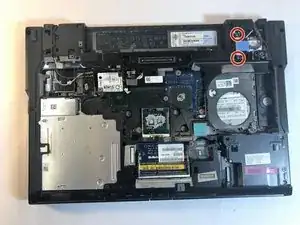

Сначала отверните винт, отмеченный синим кругом.

Вынимайте конец шнура за пластиковую часть, чтобы не повредить провод.

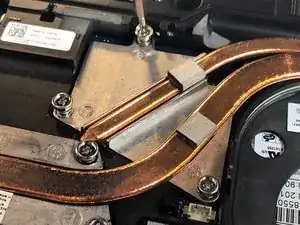

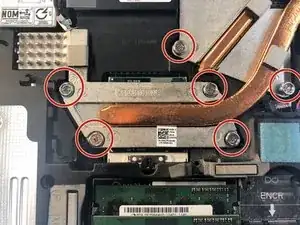

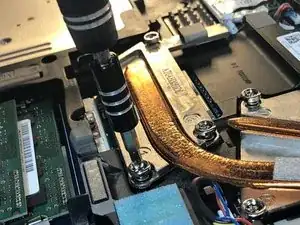

Ослабьте, но не удаляйте серебристые винты вокруг радиатора с помощью отвертки PZ1.

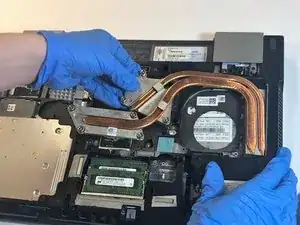

Снимите радиатор с ноутбука.

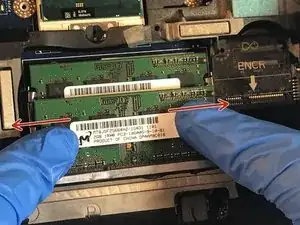

Отожмите серебристые защёлки по обеим сторонам модулей памяти наружу.

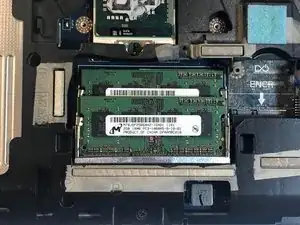

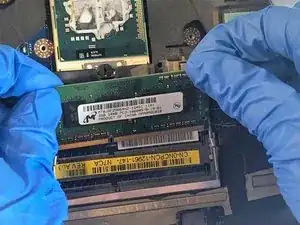

Аккуратно извлеките модули по одному.

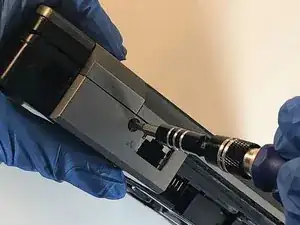

Открутите боковые панели с обеих сторон и сдвиньте их в сторону для снятия.

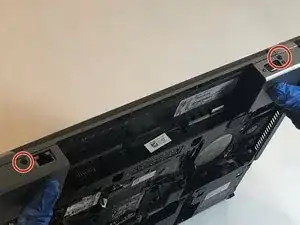

Удалите винты задней рамки.

Ослабьте два выделенных винта, не вынимая их полностью.

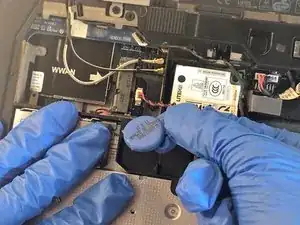

Отсоедините кабели, пока они не перестанут быть прикреплены к задней части клавиатуры.

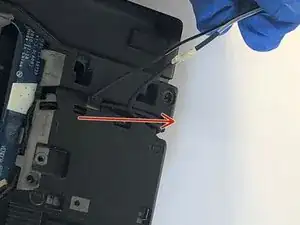

Оттяните кабели назад и в сторону корпуса ноутбука.

Отсоедините кабели с другой стороны аналогично.

Кабели должны быть только ослаблены, но не удалены.

Частично откройте ноутбук.

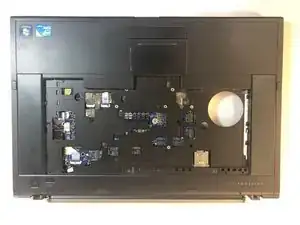

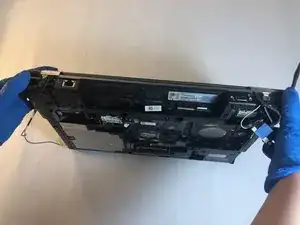

Сдвиньте верхнюю часть корпуса назад к себе, чтобы отделить её от нижней части.

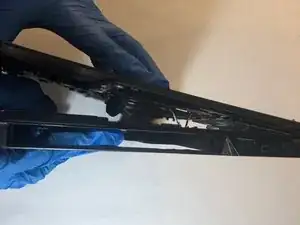

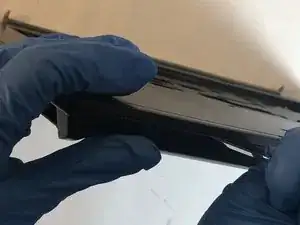

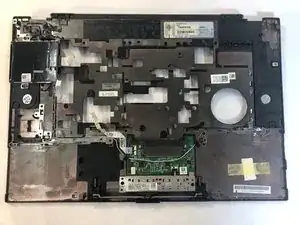

Подденьте рамку корпуса ноутбука пластмассовым шлицем.

Действуйте медленно — пропущенные винты могут привести к повреждению ноутбука, если их не удалить.

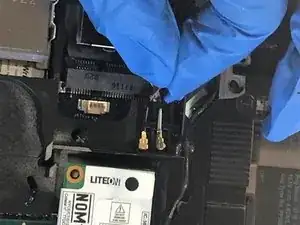

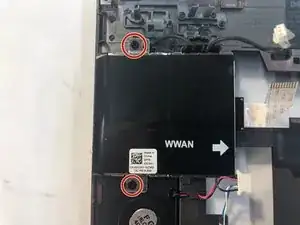

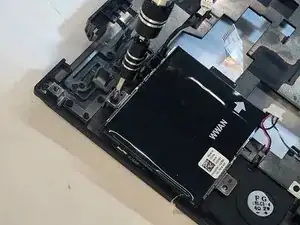

Удалите винты крепления модуля беспроводной связи.

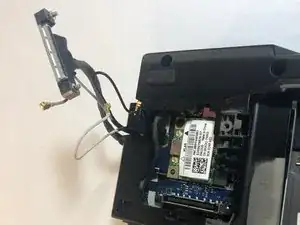

Снимите модуль беспроводной связи.

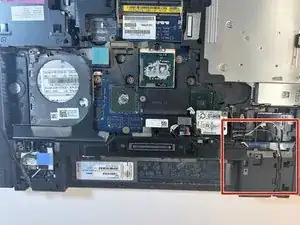

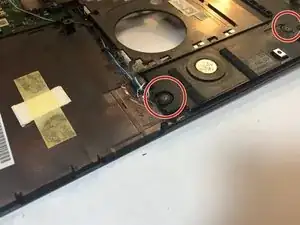

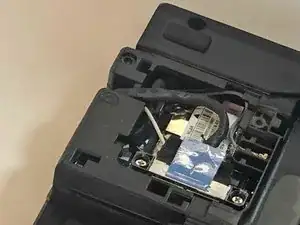

Удалите винты с верхней и нижней частей обеих колонок.

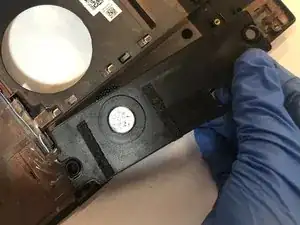

Снимите колонки.
