Замена жёсткого диска в Dell Latitude E6510
В этом руководстве показано, как извлечь и установить жёсткий диск в ноутбуке Dell Latitude E6510.
Шаг 1

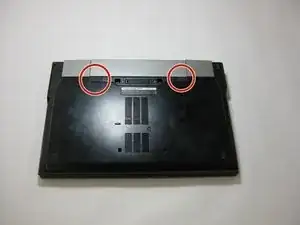

Найдите защёлки, фиксирующие батарею на месте.

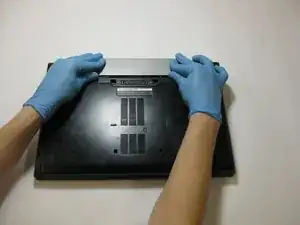

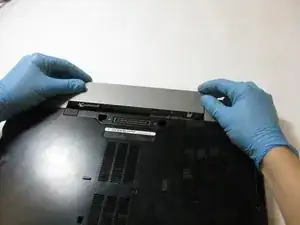

Сдвиньте защёлки друг к другу, одновременно отодвигая батарею от устройства.
Шаг 2

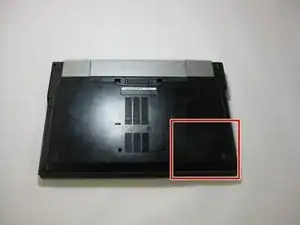

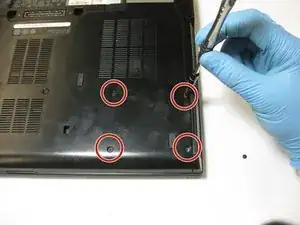

Найдите и удалите четыре винта 3,2 мм, которые крепят жёсткий диск, расположенный в правой нижней части корпуса устройства при условии, что устройство перевёрнуто и сторона с батареей сверху.
Шаг 3

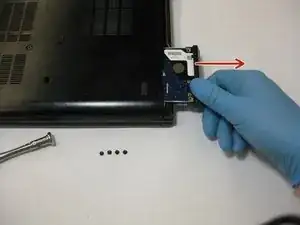

Выдвиньте жёсткий диск наружу.
Шаг 4

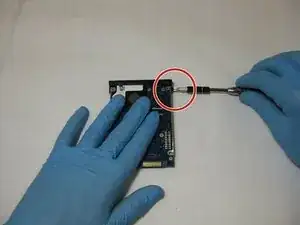

Найдите и удалите винт, крепящий жёсткий диск к корзине жёсткого диска.

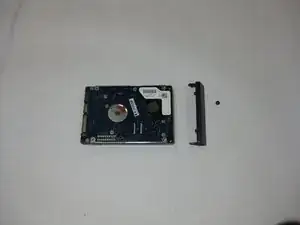

Снимите корзину жёсткого диска.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке. Убедитесь, что при установке жёсткого диска угол корзины жёсткого диска такой, чтобы диск был заподлицо с корпусом при полном вставлении.
