Замена радиатора Dell Latitude E6510

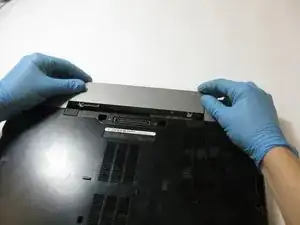

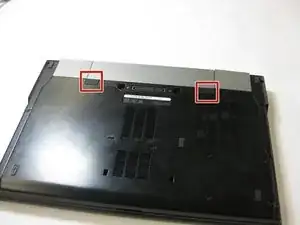

Найдите защёлки, фиксирующие аккумулятор на месте.

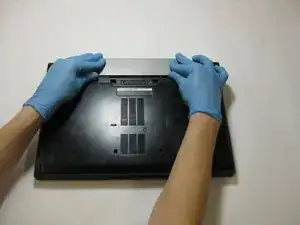

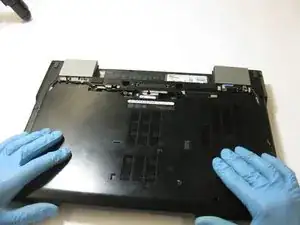

Сдвиньте защёлки друг к другу, одновременно толкая аккумулятор от устройства.

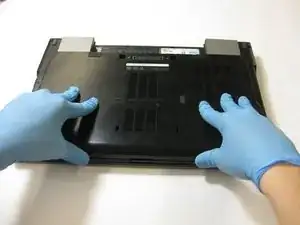

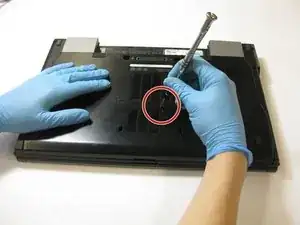

Открутите винт, расположенный в центре задней панели. Не выкручивайте винт полностью — пружина удержит его на месте после ослабления.

Сдвиньте панель назад, пока она не отщёлкнется.

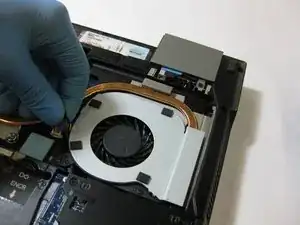

Найдите разъём вентилятора.

Подтяните вверх, пока он не отсоединится от приёмника.

Будьте осторожны при отсоединении разъёма вентилятора от приёмника.

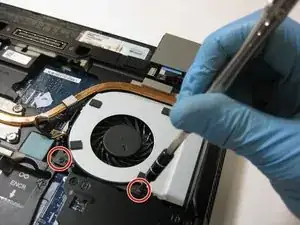

Открутите два винта 5,5 мм, крепящие вентилятор.

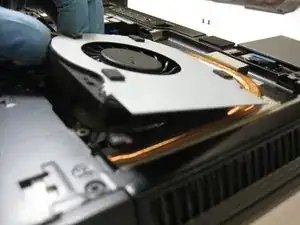

Поднимите конец вентилятора, противоположный медной трубке.

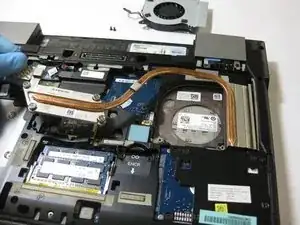

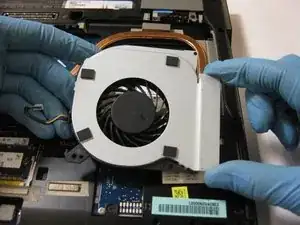

Оттяните вентилятор от устройства.

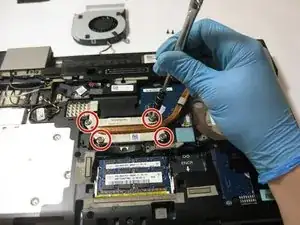

Найдите и ослабьте четыре серебристых винта, удерживающих компонент распределения тепла.

Не снимайте винты полностью — пружины удерживают винты прикреплёнными к металлической пластине после их ослабления.

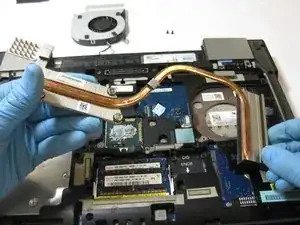

Поднимите металлическую пластину с конца, ближайшего к винтам.

Сдвиньте весь узел в сторону от места, где вы снимали вентилятор.
