Замена клавиатуры Dell Latitude E6520
Для выполнения шагов в этом руководстве потребуется отвёртка JIS #0 для удаления 6 винтов с размерами головки примерно 4.36 мм и длиной 3.63 мм.
Шаг 1

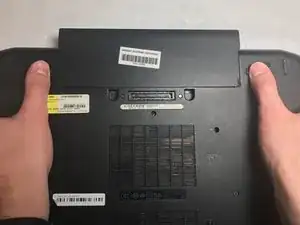

С закрытым ноутбуком и задней стороной вверх, сдвиньте два защёлки батареи к бокам ноутбука.

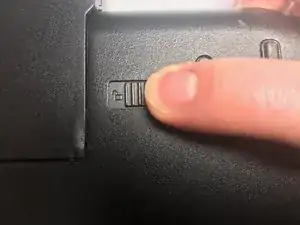

Когда защёлки разблокированы, станет виден небольшой логотип, напоминающий открытый замок.
Шаг 2

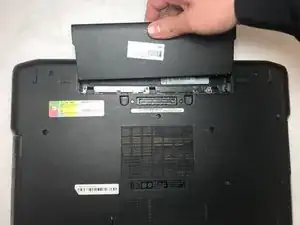

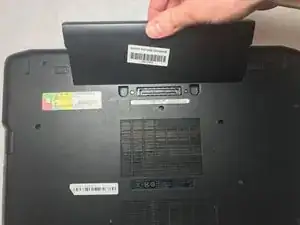

Возьмитесь за батарею сверху и потяните вверх.
Шаг 3

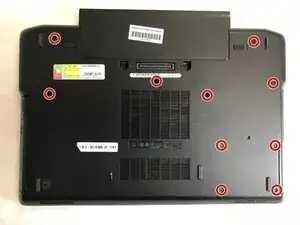

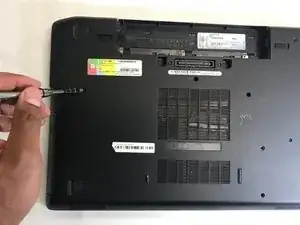

Удалите десять винтов JIS #0 длиной 8.6 мм.
Шаг 4

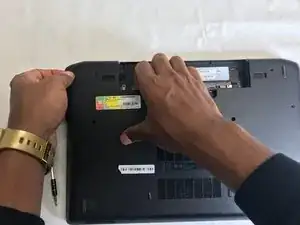

Поместите пальцы под крышку и снимите её.
Шаг 5

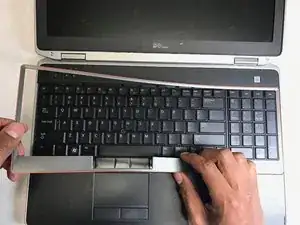

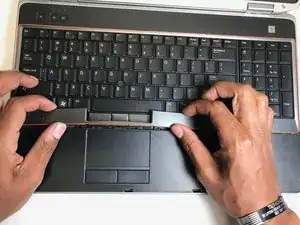

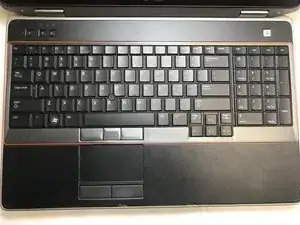

Подденьте пластиковую окантовку клавиатуры. Лучше всего начинать с нижней части клавиатуры.
Шаг 6

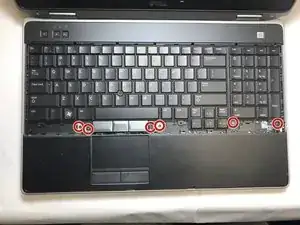

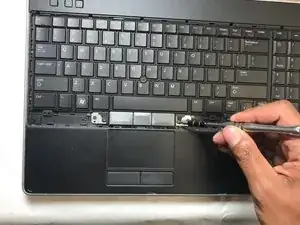

Удалите шесть винтов JIS #0 длиной 3.63 мм, удерживающих клавиатуру на месте.
Шаг 7

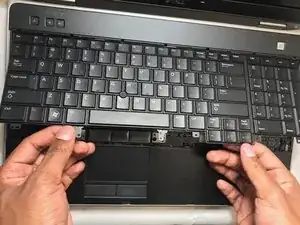

Поднимите клавиатуру снизу.

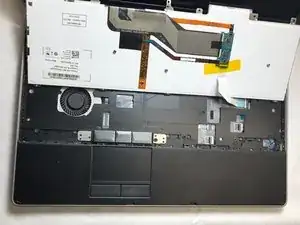

Установите клавиатуру на экран LCD для удобного доступа в следующем шаге.
Шаг 8

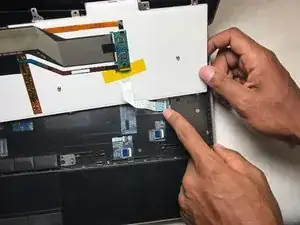

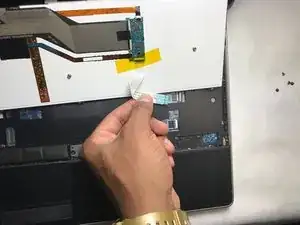

Отклейте скотч, удерживающий кабель-ридер.
Отключите кабель, и клавиатура будет свободна от ноутбука.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
