Dell Latitude E6510 Замена USB-портов
Рекомендуется ознакомиться с сопутствующим руководством, в котором описан демонтаж вентилятора в Dell Latitude E6510.
Данное руководство покажет, как заменить USB-порты, если они повреждены или заменяются превентивно. Устройство — компьютер Dell Latitude E6510.
Перед началом убедитесь, что компьютер выключен и у вас чистое рабочее место, где легко отслеживать все детали.
Для выполнения инструкции необходимо уметь безопасно обращаться с паяльником, а также иметь базовые навыки работы с инструментами, например с отверткой.
Шаг 1
Сдвиньте две чёрные защёлки к центру, чтобы освободить аккумулятор
Шаг 2
Снимите заднюю крышку устройства
Выверните 6 винтов с помощью отвертки J1.
Когда винты будут вынуты, сдвиньте заднюю панель к передней части устройства и поднимите её.
Шаг 3
Выверните два винта, фиксирующие вентилятор
Выдвиньте вентилятор из-под медного радиатора
Отключите разъём и извлеките вентилятор
При сборке действуйте в обратном порядке
Шаг 4

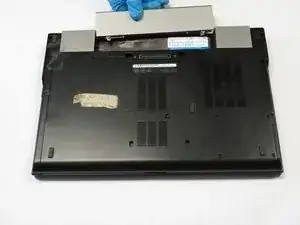

Снимите аккумулятор

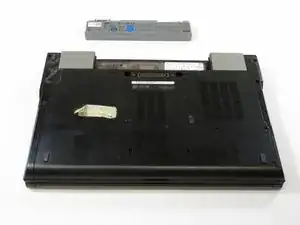

Переверните компьютер так, чтобы он был обращён вниз.

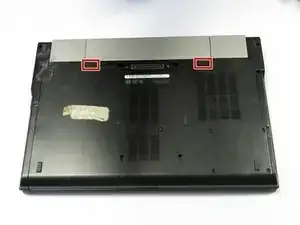

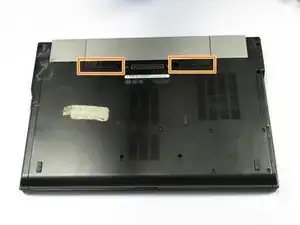

Найдите две чёрные защёлки, как показано на изображении.
Сдвиньте защёлки к центру, чтобы освободить аккумулятор.
Шаг 5

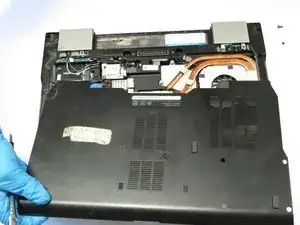

Снимите заднюю крышку устройства.

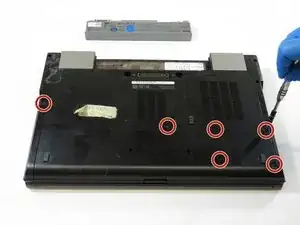

С помощью крестовой отвертки выкрутите 6 винтов, отмеченных красным.
Затем сдвиньте панель вниз и поднимите её до полного снятия.
Шаг 6

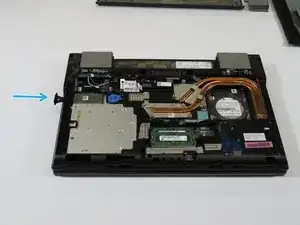

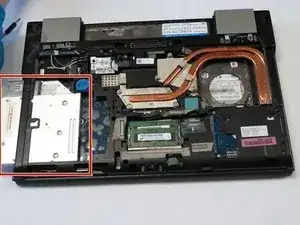

Нажмите кнопку на стороне оптического привода, чтобы освободить вытяжную ленту.
Затем вытащите оптический привод, расположенный в нижнем левом углу.

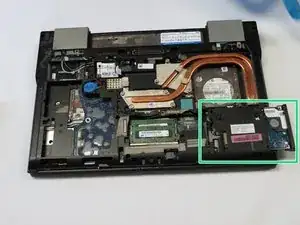

Найдите жёсткий диск в нижнем правом углу и извлеките его из компьютера.
Шаг 7

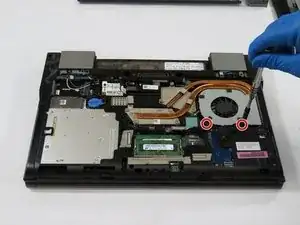

С помощью крестовой отвертки выкрутите два винта, крепящие вентилятор.
Затем выдвиньте вентилятор из-под медного радиатора.

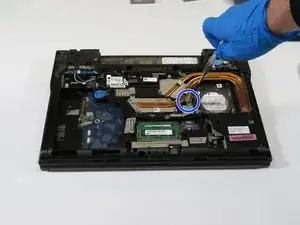

Отключите разъём, отмеченный синим, и извлеките вентилятор.
Шаг 8

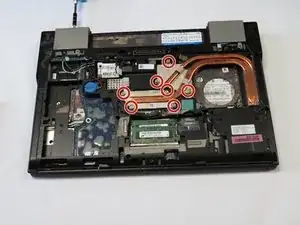

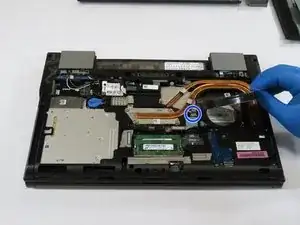

С помощью крестовой отвертки выкрутите семь винтов, фиксирующих медный радиатор.
Немного приподнимите радиатор и сдвиньте его в сторону, чтобы снять.
Шаг 9

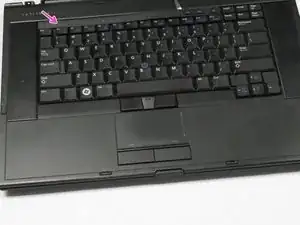

С помощью пластиковой лопатки снимите панель регулировки громкости над клавиатурой
С помощью крестовой отвертки выкрутите два винта у верхней части клавиатуры.
Приподнимите мембрану клавиатуры за язычок и сдвиньте клавиатуру в сторону экрана, чтобы снять её.

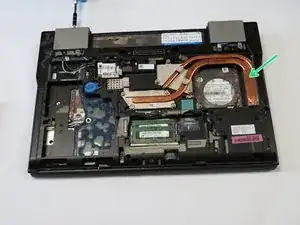

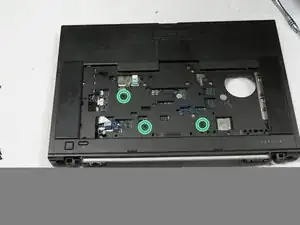

С помощью крестовой отвертки выкрутите три винта, отмеченные зелёным.
Шаг 10

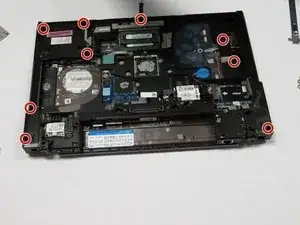

С помощью крестовой отвертки выкрутите восемь винтов, фиксирующих шасси, чтобы получить доступ к USB-портам.
Шаг 11

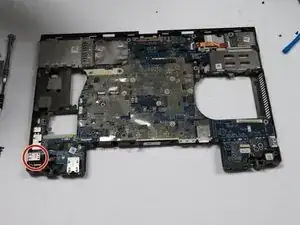

Удалите USB-порт, распаяв соединения с обеих сторон порта с помощью паяльника.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
