Замена динамика Dell Vostro A860

Перед началом работ убедитесь, что компьютер выключен.

Снимите аккумулятор и отложите его в сторону, есть небольшой фиксатор, который сдвигается для освобождения батареи.

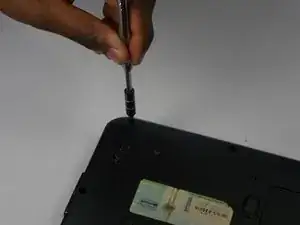

Открутите два винта 4.7 мм под аккумулятором.

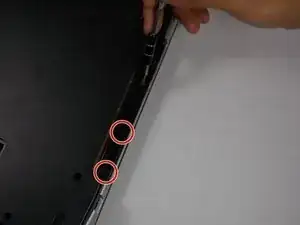

Снимите семь винтов 8.6 мм по бокам от отсека аккумулятора.

Слева от отсека 2 винта, справа 3 и 2 вдоль нижней стороны.

Переверните ноутбук и откройте его.

Используя пластиковый инструмент для вскрытия, аккуратно подденьте по краю пластиковой рамки в верхней части клавиатуры.

Заведение края пластиковой лопатки под кромку рамки и перемещение вдоль правого и левого краёв облегчит её снятие.

Снимите два винта 5.5 мм в верхней части клавиатуры.

Используя пластиковый инструмент для вскрытия, нажмите внутрь вдоль краёв клавиатуры, чтобы освободить фиксирующие защёлки.

Поднимите клавиатуру вверх.

Осторожно: не тяните клавиатуру сильно, она всё ещё подключена к ноутбуку ленточным разъёмом.

Используя пластиковый инструмент для вскрытия, подуйте вверх на чёрную защёлку, удерживающую ленточный разъём.

Вытащите ленточный разъём для снятия клавиатуры.

При лице вниз ноутбука снимите один винт 4.7 мм, удерживающий блок CD-ROM.

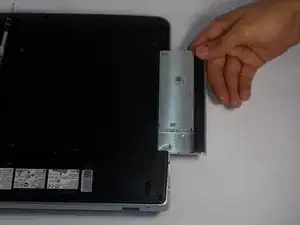

Осторожно потяните блок CD-ROM наружу и извлеките его из шасси.

Снимите три винта 4.7 мм, расположенные ниже места установки блока CD-ROM.

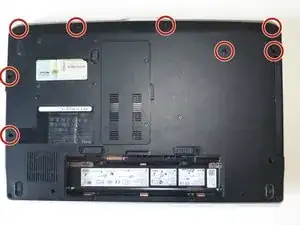

Снимите восемь винтов 8.6 мм с верхней части нижней панели ноутбука.

Переверните ноутбук и откройте его.

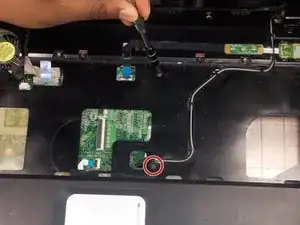

Снизу, под клавиатурой, снимите два винта 5.5 мм, удерживающие верхнюю часть шасси.

Для большей гибкости на последующих шагах можно выдвинуть провода дисплея — чёрный и белый — из фиксирующих зажимов.

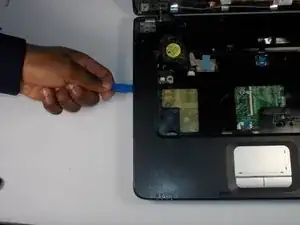

Используя пластиковый инструмент для вскрытия, аккуратно подденьте вверх края верхней части шасси.

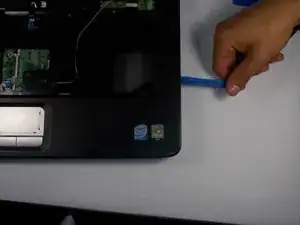

Проведение инструмента вдоль кромки верхней панели освободит защёлки, удерживающие верхнюю и нижнюю панели вместе, что позволит получить доступ внутрь ноутбука.

При приподнятой передней части верхней крышки шасси найдите динамик в передней правой части внутренняя зоны.

Снимите два винта 5.5 мм, удерживающие динамик.

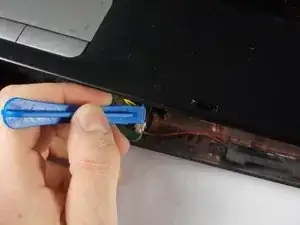

Используя пластиковый инструмент для вскрытия или другой плоский инструмент, вытолкните провода из разъёма, чтобы освободить динамик для извлечения.
