Замена дисплея Dell Vostro A860
Рамка экрана и ЖК-дисплей могут быть собраны на заводе с использованием клея или адгезива. При снятии дисплей необходимо удерживать наружу, чтобы извлечь экран.
Шаг 1
Перед началом работ убедитесь, что компьютер выключен
Снимите аккумулятор и отложите его в сторону, имеется небольшой зажим, который сдвигается для освобождения аккумулятора.
Открутите два винта длиной 4,7 мм под отсеком аккумулятора.
Шаг 2
Снимите семь винтов длиной 8,6 мм с левой и правой стороны отсека аккумулятора
Слева от отсека 2 винта, справа 3 винта, и 2 винта по нижнему краю.
Шаг 3
Переверните ноутбук и откройте его.
Используя пластиковый инструмент для вскрытия, осторожно подденьте по краю пластиковой рамки в верхней части клавиатуры.
Захват лопатки пластикового инструмента под кромку рамки и перемещение вдоль правого и левого краёв облегчает снятие.
Шаг 4
Снимите два винта длиной 5,5 мм с верхней части клавиатуры
Используя пластиковый инструмент для вскрытия, надавите внутрь вдоль краёв клавиатуры, чтобы освободить удерживающие защёлки
Шаг 5
Поднимите клавиатуру вверх
Будьте осторожны и не тяните клавиатуру слишком сильно — она всё ещё подключена к ноутбуку ленточным разъёмом.
Используя пластиковый инструмент для вскрытия, нажмите вверх на чёрную защёлку, удерживающую ленточный разъём.
Выньте ленточный разъём, чтобы снять клавиатуру.
Шаг 6

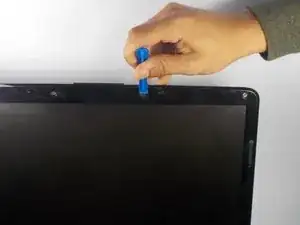

Используя пластиковый инструмент для вскрытия, снимите резиновые заглушки, закрывающие винты рамки дисплея.

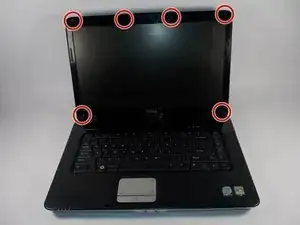

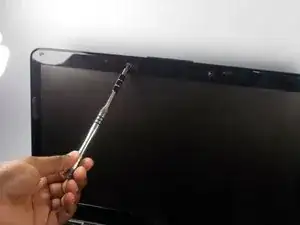

Снимите шесть винтов длиной 5,5 мм, удерживающих рамку.
Шаг 7

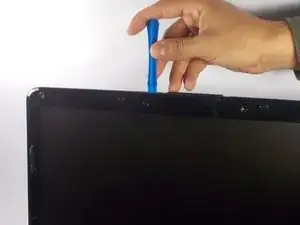

Используя пластиковый инструмент для вскрытия, аккуратно подденьте по краям рамку экрана, чтобы снять её.
После того как инструмент вставлен под кромку рамки, простое скольжение вдоль края освободит удерживающие защёлки.
Шаг 8

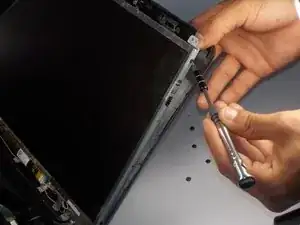

Снимите следующие винты:

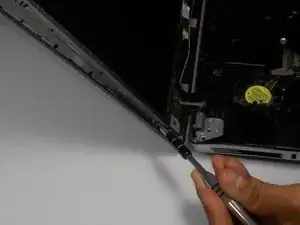

Два винта длиной 4,7 мм с левой стороны дисплея.
Два винта длиной 4,7 мм с правой стороны дисплея.
Шаг 9
Снимите следующие винты:

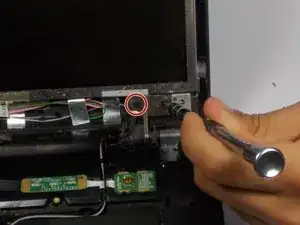

Два винта длиной 5,5 мм с левого крепления дисплея.
Два винта длиной 5,5 мм с правого крепления дисплея.

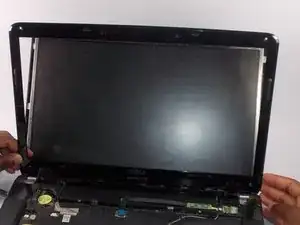

Осторожно потяните наружу монтажную рамку дисплея, чтобы освободить вставки, удерживающие экран. Это позволит экрану наклониться вперёд и откроет доступ к разъёмам.
Шаг 10

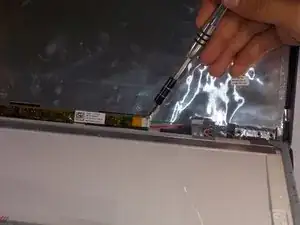

Используя инструмент с плоским лезвием или ноготь, снимите провода с правого разъёма за дисплеем.

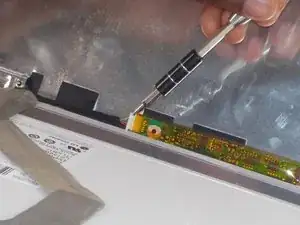

Используя инструмент с плоским лезвием или ноготь, отсоедините провода от левого разъёма за дисплеем.

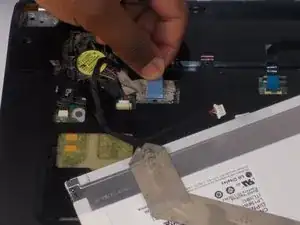

Аккуратно потянув вверх за язычок, снимите магнитное соединение в верхнем левом углу области под клавиатурой.
Теперь экран должен свободно сниматься с ноутбука.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
