Замена твердотельного накопителя M.2 на Dell Vostro 15 7570

Шаг 1

Ослабьте винты M2.5x2+3.5, которые крепят крышку корпуса к компьютеру [1].

Отогните крышку корпуса от края [2].

Поднимите крышку корпуса от компьютера

Отключите кабель батареи от разъема на системной плате [1].

Удалите винты M2x3L, которые крепят батарею к компьютеру [2].

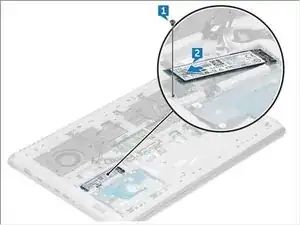

Удалите винт M3x3L, который крепит SSD к компьютеру [1].

Сдвиньте и поднимите SSD из компьютера [2].

Для сборки устройства следуйте этим инструкциям в обратном порядке.
