Замена батарейки RTC в HP EliteBook 840 G9

Перед началом ремонта разрядите батарею ноутбука до уровня ниже 25% — заряженная литий‑ионная батарея представляет риск при случайном повреждении.

Сохраните работу, полностью выключите ноутбук и отключите все кабели.

Несмотря на стандарты, крестовые отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по‑разному входить в одну и ту же головку винта. Используйте размер, который плотнее всего подходит к головке винта, чтобы избежать срыва.

Используйте крестовую отвёртку, чтобы полностью ослабить (не выкручивать) пять фиксированных винтов, удерживающих нижнюю крышку.

Разместите ноутбук так, чтобы задняя кромка (с петлей экрана) была ближе всего к вам.

Вставьте плоский конец медиатора между задней кромкой нижней крышки и рамой, рядом с центральным винтом и надписью ELITEBOOK.

Если сложно вставить медиатор, убедитесь, что винт полностью ослаблен. При необходимости осторожно поднимите винт пальцами.

Используйте медиатор, чтобы поддеть крышку и освободить фиксирующую её защёлку.

Оставьте медиатор под нижней крышкой для следующего шага.

Проведите медиатор вдоль задней кромки в сторону одного из углов, чтобы освободить защёлки задней кромки.

Поверните медиатор вокруг угла и вдоль кромки вверх, чтобы освободить защёлки, фиксирующие короткую сторону крышки.

Повторно вставьте плоский конец медиатора рядом с надписью ELITEBOOK.

Повторите предыдущий шаг для другой стороны крышки, чтобы освободить оставшиеся защёлки.

Сдвиньте крышку в направлении петель экрана, чтобы отсоединить защёлки на противоположной кромке.

Поднимите и снимите крышку.

Крышка должна сниматься легко. Если ощущается сопротивление, используйте плоский конец медиатора, чтобы освободить оставшиеся защёлки.

При сборке: сдвиньте защёлки вдоль передней кромки крышки (напротив петель) в их пазы на раме, затем опустите крышку. Плотно прижмите по периметру крышки, чтобы защёлки встали на место.

Разместите ноутбук так, чтобы передняя кромка (напротив петель экрана) была ближе всего к вам.

Используйте острый конец медиатора, чтобы поочередно надавливать на стороны скользящего разъёма батареи, постепенно выталкивая его полностью из гнезда.

Будьте осторожны, не сгибайте, не мните, не деформируйте, не протыкайте и не прокалывайте батарею инструментом — повреждённая батарея представляет риск возгорания.

Используйте крестовую отвёртку, чтобы выкрутить четыре винта длиной 4,6 мм, удерживающие батарею.

Поднимите верхний край батареи и выдвиньте защёлки на нижнем крае из их пазов.

Снимите батарею.

Никогда не используйте повторно деформированную или повреждённую батарею — это представляет риск возгорания. Замените её на новую.

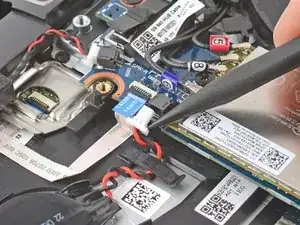

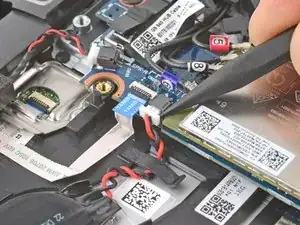

Используйте острый конец медиатора, чтобы поочередно надавливать на стороны скользящего разъёма батарейки RTC, постепенно выталкивая его полностью из гнезда в левом нижнем углу материнской платы.

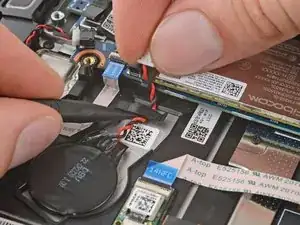

Удерживая пластиковый зажим кабеля батареи вверх, вытяните кабель из‑под него.

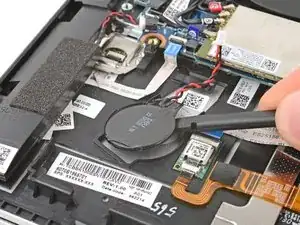

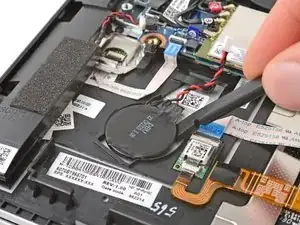

Используйте плоский конец медиатора, чтобы аккуратно поддеть батарейку RTC, отделяя клей, приклеивающий её к раме.

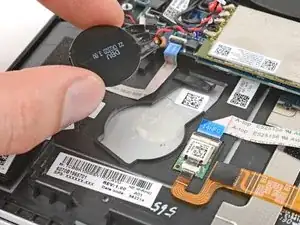

Снимите батарейку RTC.

При сборке:

При установке новой батарейки RTC убедитесь, что кабель обращён к её гнезду на материнской плате.

Если у вашей запасной батарейки уже установлен клей, удалите старый клей с рамы перед установкой новой батарейки.

Если клеевая основа не установлена, вы можете повторно использовать старый клей, если он ещё липкий. Если клей нужно заменить, используйте тонкую двустороннюю ленту для крепления новой батарейки.
