Замена материнской платы Lenovo IdeaPad Flex 5-1470
Это руководство по замене материнской платы Lenovo IdeaPad Flex 5-1470. Распространённые причины замены материнской платы — перегрев, скачки напряжения, износ или чрезмерная эксплуатация.
Шаг 1
Снимите все десять винтов 6,6 мм крестовой отверткой Phillips #00.
Шаг 2
Используйте пластиковый инструмент для вскрытия, чтобы приподнять и снять корпус.
Шаг 3

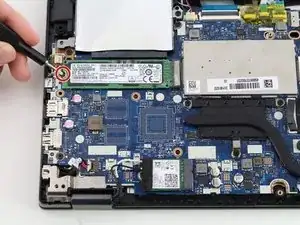

Удалите один винт 3,6 мм крестовой отверткой Phillips #00.
SSD сам приподнимется после удаления винта.
Шаг 4
Снимите три винта, закрепляющие вентилятор, крестовой отверткой Phillips #00.
Поднимите вентилятор и выньте его.
Снимите три винта, закрепляющие жёсткий диск, крестовой отверткой Phillips #00.
Поднимите жёсткий диск и выньте его.
Шаг 5
Снимите один винт, закрепляющий карту Wi‑Fi, крестовой отверткой Phillips #00.
Карта Wi‑Fi немного приподнимется от материнской платы.
Аккуратно извлеките карту Wi‑Fi прямо из её разъёма.
Шаг 6
Снимите три винта, закрепляющие материнскую плату, крестовой отверткой Phillips #00.
Осторожно отключите кабели и ленточные кабели, подключённые к материнской плате.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
