Framework Laptop 12 Предварительные шаги до снятия петли

Перед началом ремонта отключите ноутбук от питания и завершите работу через операционную систему. Это гарантирует, что ноутбук не находится в режиме ожидания/приостановки.

Индикаторные светодиоды по краям должны быть погашены. Ноутбук должен быть беззвучен.

Если вы случайно включите ноутбук во время ремонта, удерживайте кнопку питания в течение 10 секунд, чтобы выключить его.

Убедитесь, что в вашем отвертке Framework установлен бит Torx T5 (обозначен как T-5) наружу. Если это не так, выньте бит и переверните его.

Положите Framework Laptop экраном вниз на чистую рабочую поверхность.

Используйте пальцы, чтобы перевести два зажима карт расширения (по одному с каждой стороны) в положение разблокировано.

Зажимы показывают красную полосу, когда они разблокированы.

Схватитесь пальцами за выступ карты расширения.

Вытяните карту расширения из её слота и удалите её.

Если трудно вытащить карту расширения, можно также использовать плоский наконечник вашей отвертки Framework, чтобы поджать выступ.

Повторите эту процедуру, чтобы удалить все оставшиеся карты расширения.

С помощью отвертки Framework полностью ослабьте восемь фиксированных винтов Torx T5 на нижней части ноутбука.

Большинство винтов в вашем Framework Laptop (включая эти) фиксированные — они предназначены оставаться на месте после ослабления.

В комплекте с ноутбуком идут запасные винты в рамке над аккумулятором. Будьте осторожны — запасные винты не фиксированные.

Переверните ноутбук экраном вверх на рабочей поверхности.

Откройте крышку ноутбука так, чтобы экран и основание лежали на рабочей поверхности в одной плоскости.

Схватитесь пальцами за крышку ввода в вырезах петли.

Поднимите вверх, чтобы откинуть крышку ввода от основания ноутбука.

Вы можете почувствовать сопротивление из‑за магнитов. Если крышка кажется застрявшей, проверьте, полностью ли вы ослабили винты на нижней части ноутбука.

Снимите крышку ввода.

С помощью отвертки Framework ослабьте шесть фиксированных винтов Torx T5, крепящих аккумулятор.

Схватитесь за оранжевую язычок аккумулятора пальцами и тяните строго вверх, чтобы отсоединить аккумулятор.

Разъём аккумулятора может быть плотным и требовать усилия. Если кажется, что часть аккумулятора не выходит, проверьте, полностью ли ослаблены винты аккумулятора.

Поднимите и снимите аккумулятор с ноутбука.

С помощью отвертки Framework ослабьте фиксированный винт Torx T5, крепящий аудиоплату вдоль левого края ноутбука.

Используйте пальцы, чтобы приподнять правый край аудиоплаты и вытащить её из посадочного места.

Снимите аудиоплату.

С помощью отвертки Framework ослабьте фиксированный винт Torx T5, крепящий плату кнопки питания (обозначена как «Power Board»).

Используйте пальцы, чтобы приподнять и снять плату кнопки питания.

С помощью отвертки Framework ослабьте фиксированный винт Torx T5, крепящий крепление Wi‑Fi карты.

Wi‑Fi карта немного приподнимется, когда вы ослабите крепление.

Схватитесь пальцами за крепление Wi‑Fi карты и сдвиньте его с верхней части Wi‑Fi карты.

Снимите крепление и положите в безопасное место для повторной сборки.

У Wi‑Fi‑карты два хрупких коаксиальных разъёма антенн. Выполняйте этот шаг аккуратно, чтобы не повредить их.

Прижмите Wi‑Fi‑карту пальцем.

Просуньте плоский край отвёртки Framework под белый антенный кабель как можно ближе к металлической головке.

Если у вас есть изогнутые пинцеты, подведите одну из их губок под антенный разъём как можно ближе к металлической головке.

Осторожно поднимите разъём строго вверх, чтобы отсоединить белый антенный кабель.

Повторите ту же процедуру с чёрным антенным кабелем.

Возьмите Wi‑Fi‑карту за кромки и вытащите её из гнезда.

Снимите Wi‑Fi‑карту.

Возьмите оранжевую язычок кабеля веб‑камеры пальцами, он расположен рядом с левым шарниром.

Поднимите строго вверх, чтобы отсоединить кабель.

Возьмите оранжевую язычок кабеля дисплея пальцами, он расположен рядом с правым шарниром.

Поднимите строго вверх, чтобы отсоединить кабель.

Используйте отвёртку Framework, чтобы ослабить пять удерживаемых винтов T5 Torx, крепящих материнскую плату.

Эти винты также физически отмечены оранжевым кольцом на материнской плате.

Убедитесь, что вы удалили все карты расширения. Установленные карты будут удерживать материнскую плату на месте.

Возьмите материнскую плату за кромки пальцами.

Поднимите и извлеките материнскую плату.

Подденьте чёрную пластиковую петлю, фиксирующую антенный кабель, рядом с вентиляционными отверстиями у левого шарнира, и поднимите её пальцами.

Пальцами поднимите и выведите антенный кабель из канала рамки.

Пальцами аккуратно поднимите кабель веб‑камеры из его пластикового канала.

Используйте отвёртку Framework, чтобы удалить шесть винтов T5 Torx длиной 4.5 мм (по три на каждый шарнир), крепящих два шарнира.

Эти винты не удерживаются. Храните их в безопасном месте для повторной сборки.

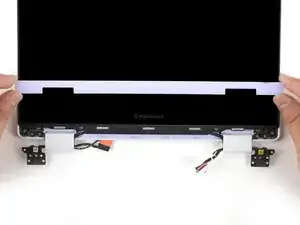

Пальцами поднимите шарниры над кромкой нижней крышки.

Отделите верхнюю крышку от нижней крышки.

Крышка дисплея удерживается магнитами вдоль верхнего края и защёлками по остальным краям.

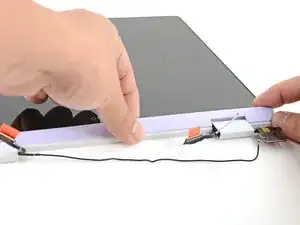

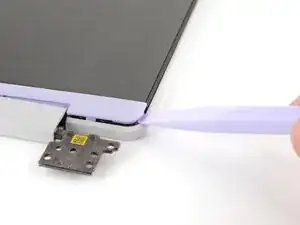

Используйте плоский конец отвёртки Framework, чтобы поддеть правый край крышки дисплея.

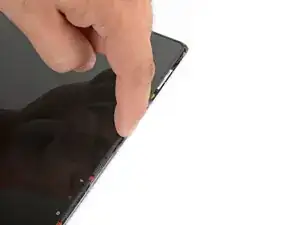

Просуньте пальцы под верхний край крышки дисплея, чтобы освободить её от ноутбука.

Снимите крышку дисплея

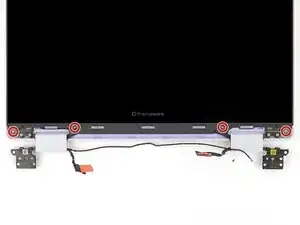

Используйте отвёртку Framework, чтобы удалить четыре винта T5 Torx длиной 3.2 мм, крепящие дисплей к верхней крышке.

Эти винты не удерживаются. Храните их в безопасном месте для повторной сборки.

Пальцами зафиксируйте нижний край верхней крышки.

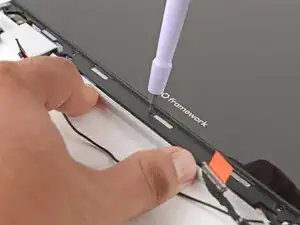

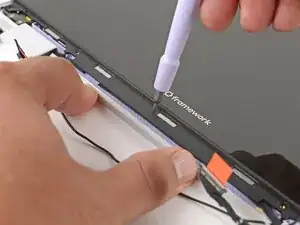

Вставьте насадку отвёртки Framework в маленькое отверстие на дисплее, ниже логотипа Framework.

Сдвиньте дисплей вниз в сторону шарнира, чтобы освободить защёлки, удерживающие верхний край дисплея.

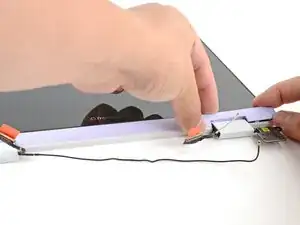

Пальцами поднимите верхний край дисплея от верхней крышки.

Возьмите верхний край дисплея пальцами.

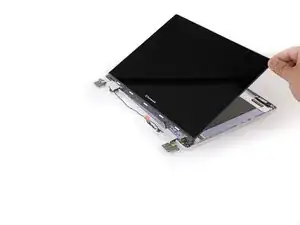

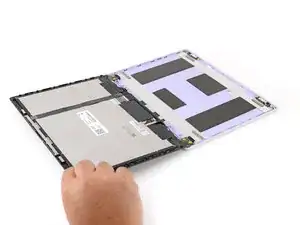

Осторожно откиньте дисплей так, чтобы он лёг лицевой стороной вниз на рабочую поверхность.

Будьте осторожны, чтобы не натянуть кабели, которые ещё подключены к дисплею.
