Разборка ноутбука HP Pavilion dv4-2040us

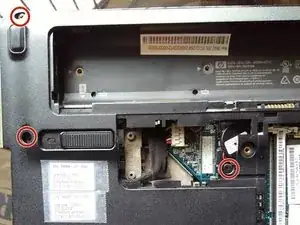

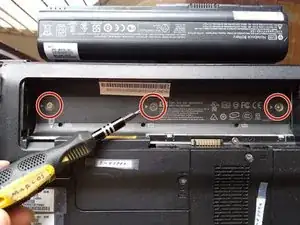

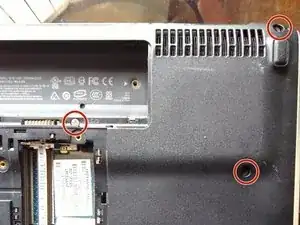

Удалите 3 винта Phillips #00, расположенные под аккумулятором.

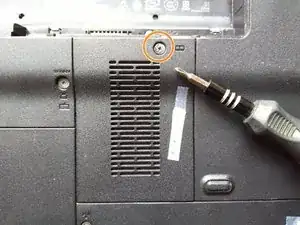

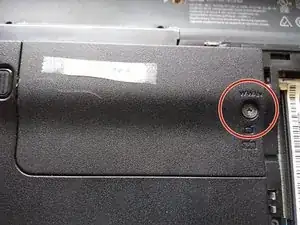

Ослабьте винт Phillips #00 от отсека ОЗУ и снимите крышку.

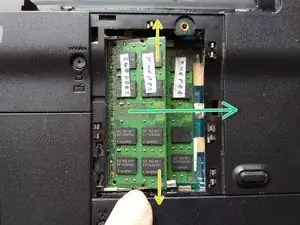

Ослабьте фиксаторы.

Снимите модули памяти.

Удалите 2 винта Phillips #00, которые крепят крышку жёсткого диска и карту Wi‑Fi.

Снимите крышку и отсоедините 2 разъёма, подключающие антенну к карте Wi‑Fi.

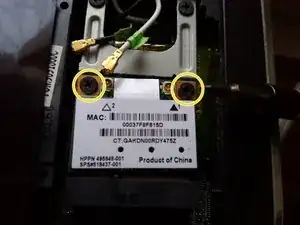

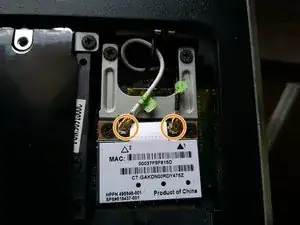

Удалите 2 винта и извлеките карту Wi‑Fi.

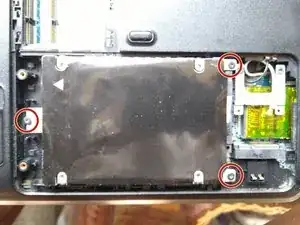

Открутите 3 винта Phillips #2.

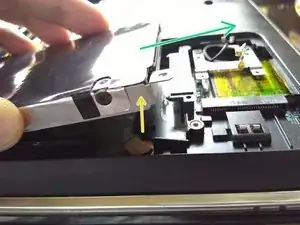

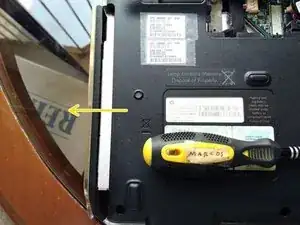

Теперь используйте пластиковый упор, чтобы сдвинуть жёсткий диск влево.

Наклоните жёсткий диск, подняв его правую сторону.

Извлеките жёсткий диск.

Удалите винт, крепящий WWAN‑карту.

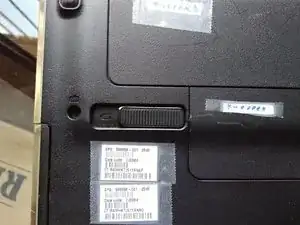

Поднимите защёлку привода DVD вверх.

Привод DVD должен выдвинуться. Извлеките его.

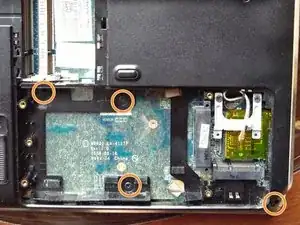

Снимите 3 винта в верхнем левом углу.

Теперь снимите 2 винта в нижнем левом углу.

Снимите 3 винта в верхнем правом углу.

Снимите 4 винта в нижнем правом углу.

Переверните ноутбук и откройте его.

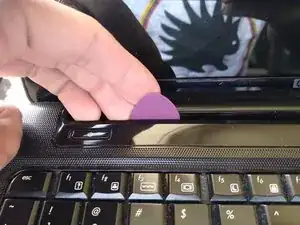

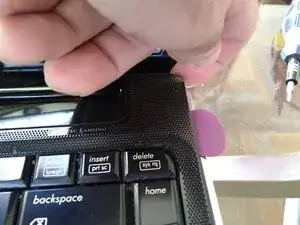

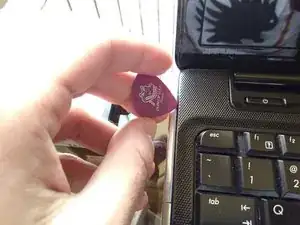

Используйте пластиковые меди, чтобы частично отделить пластик вокруг клавиатуры.

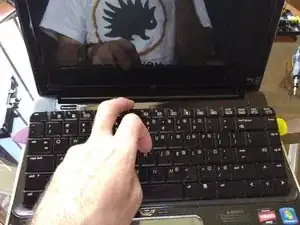

Частично извлеките клавиатуру: сначала сверху, затем снизу.

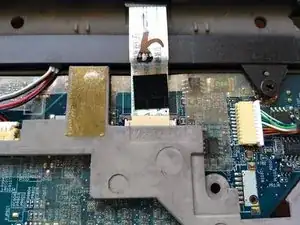

Нажмите с обеих сторон клавиатуры, чтобы освободить фиксаторы лентового кабеля.

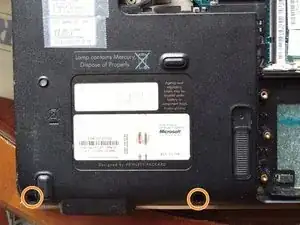

Удалите 2 винта под клавиатурой, расположенные в нижнем левом углу.

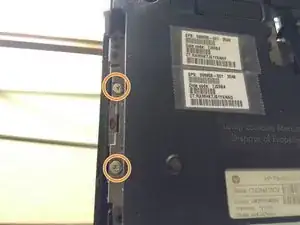

Удалите 2 винта, которые были скрыты приводом DVD.

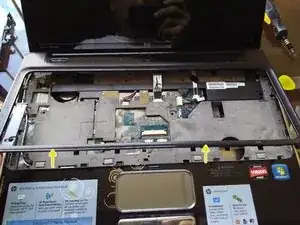

Полностью снимите пластиковую накладку клавиатуры.

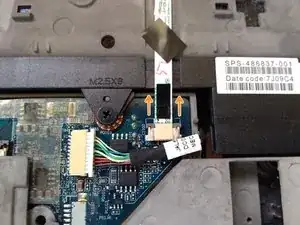

Перед тем как снимать пластик вокруг клавиатуры, отсоедините держатель лентового кабеля, фиксирующий её.

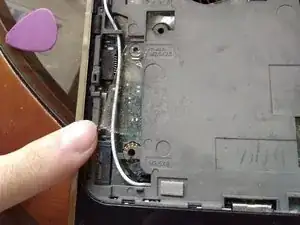

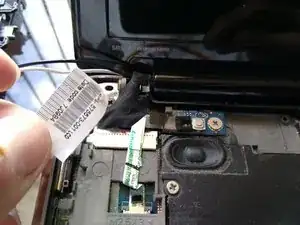

Извлеките кабель антенны Wi‑Fi и удалите наклейку.

Нажмите на оба конца кабеля экрана инструментом до его отсоединения.

То же выполните с лентовым кабелем, расположенным в крайней правой части экрана.

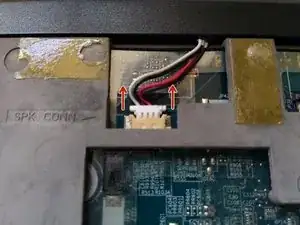

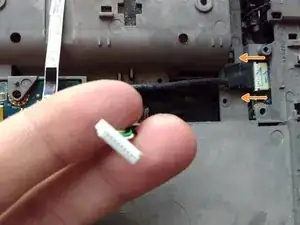

Отсоедините кабель питания динамиков.

Удалите 3 винта, которые крепят динамики.

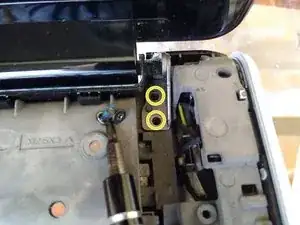

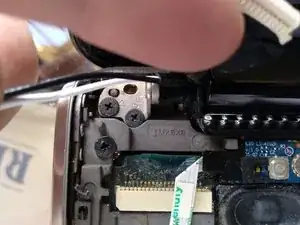

Снимите динамики и 2 винта, удерживающие правую сторону экрана.

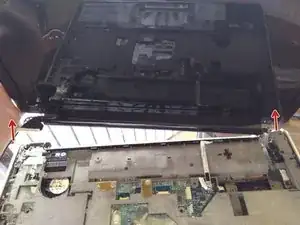

Снимите экран.

Отсоедините лентовый кабель, подключённый к кнопке питания.

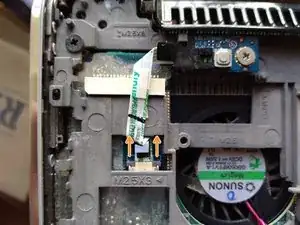

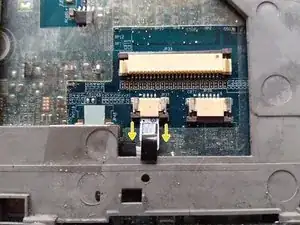

Отсоедините лентовый кабель, подключённый к тачпаду.

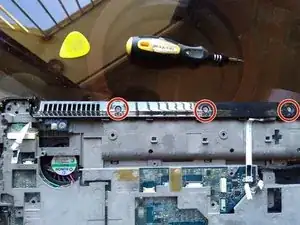

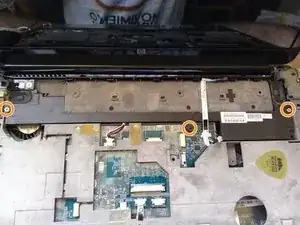

Удалите 3 винта под рамкой экрана.

Полностью выньте кабель.

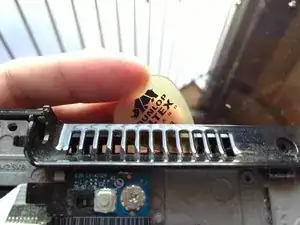

Используйте пластиковую меди, чтобы снять пластик, обрамляющий боковую часть ноутбука.

Снимите боковую плату.

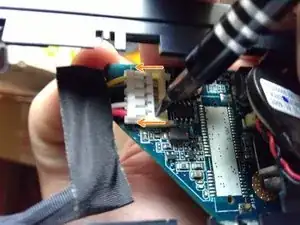

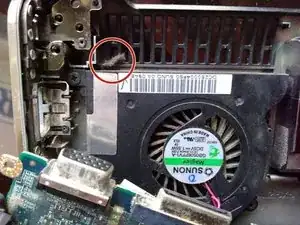

Снимите ленту и кабель питания с вентилятора охлаждения.

Отложите кабель в сторону.

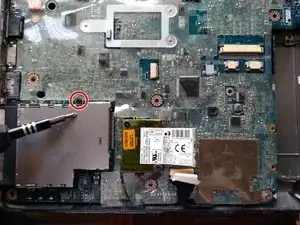

Удалите винт, удерживающий материнскую плату.

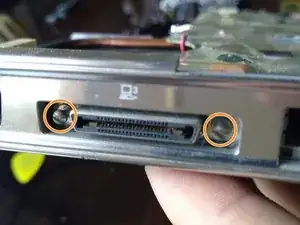

Теперь снимите 2 боковых винта, используйте отвёртку с плоским шлицем.

Удалите кабель, расположенный в нижнем правом углу ноутбука.

Уберите батарейку часов в сторону.

Плоской отверткой отсоедините силовой кабель, расположенный в верхнем левом углу материнской платы.

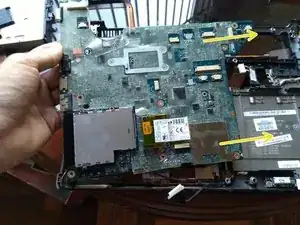

Снимите материнскую плату с места и переверните её.

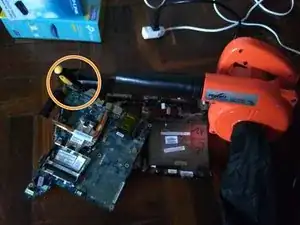

С помощью руки или плоскогубцев удалите ворс и пыль.

Заблокируйте вентилятор отверткой, чтобы он не вращался во время чистки.

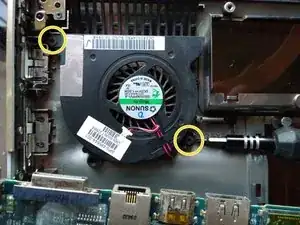

Удалите 2 винта, крепящие вентилятор к шасси ноутбука.

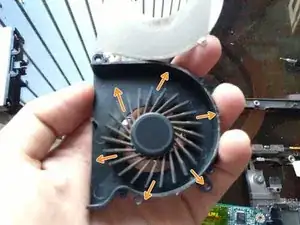

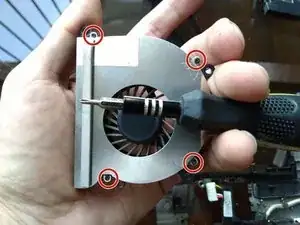

Используя крестовую отвертку #000, выкрутите 4 винта, закрывающие кожух вентилятора.

Маленькой щёткой или зубной щёткой удалите пыль. ОСТОРОЖНО: лопасти вентилятора ОЧЕНЬ хрупкие, не прилагайте чрезмерного усилия пальцами.

Закройте и закрепите винтами кожух радиатора. Вентилятору требуется 5 вольт, 1,55 ватта и двухпиновый кабель для работы.

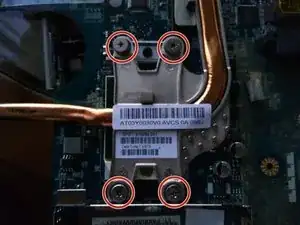

Ослабьте 4 винта, удерживающие радиатор на месте.

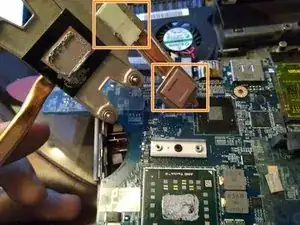

Снимите радиатор. НЕ удаляйте термопрокладки.

Используйте изопропиловый спирт 70% или выше и вату или впитывающую бумагу, чтобы смочить их.

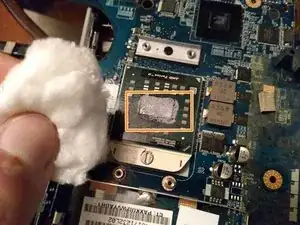

Смоченной ватой или бумагой удалите старую термопасту с процессора и дождитесь полного высыхания в течение 10 минут.

Также удалите термопасту с радиатора.

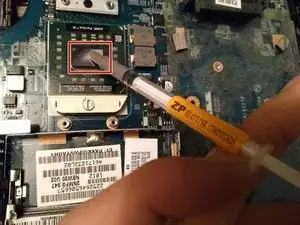

Нанесите небольшое количество новой термопасты на металлическую поверхность процессора.

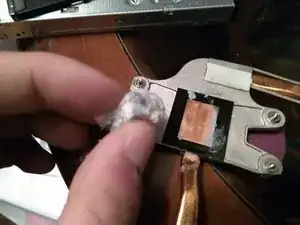

Пальцем равномерно распределите пасту по оголённой поверхности процессора.
