Разборка дисплейного блока IBM ThinkPad A30

Переверните ThinkPad так, чтобы он оказался экраном вниз.

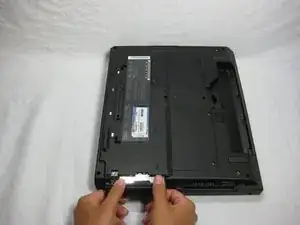

Сдвиньте выделенную защёлку влево.

Удерживая защёлку пальцем, снимите аккумулятор, поднимая его вверх и от ноутбука.

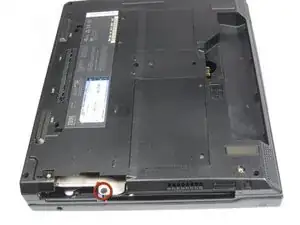

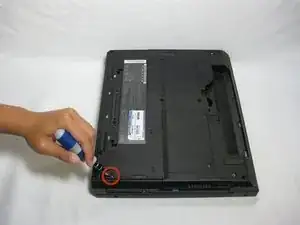

Отверните отмеченный винт крестовой отверткой Phillips #1.

Выньте жёсткий диск.

Убедитесь, что ноутбук перевёрнут и ориентирован, как на рисунке.

Снимите шесть винтов 16,7 мм внутри отмеченных отверстий.

Поверните ThinkPad так, чтобы отсек жёсткого диска был обращён к вам.

Снимите чёрную крышку, чтобы открыть доступ к винту 14,8 мм.

Отверните открытый винт крестовой отверткой Phillips #0.

Переверните ThinkPad и откройте ЖК-панель.

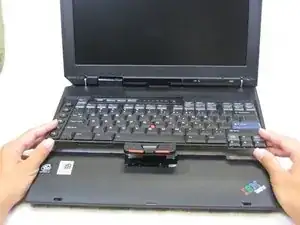

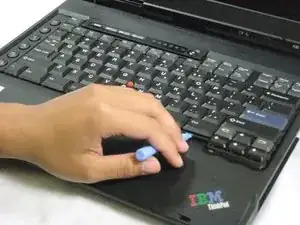

Отожмите клавиатуру пластиковой лопаткой или пальцами.

Острожно: не тяните клавиатуру необдуманно; под ней находится разъём!

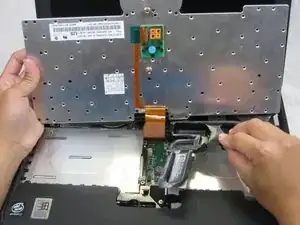

Поднимите передний край клавиатуры, как показано.

Пальцами снимите чёрную защитную плёнку.

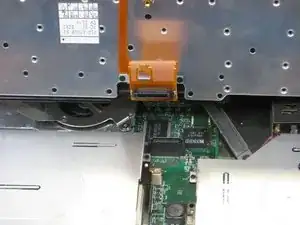

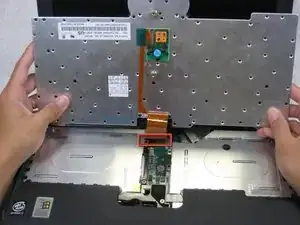

Найдите разъём, подключённый к материнской плате.

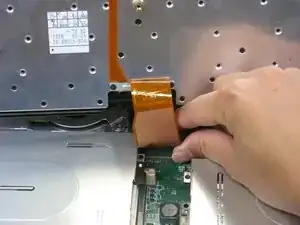

Отключите шлейф, вынув разъём.

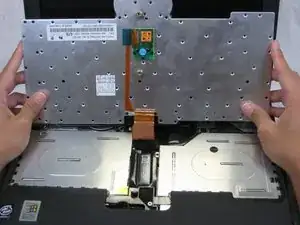

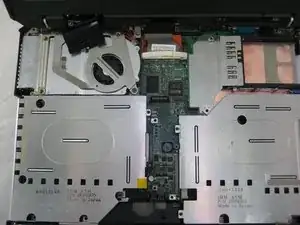

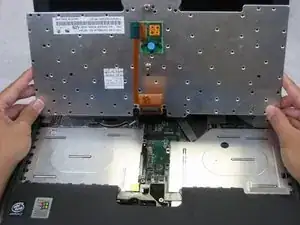

Поднимите и снимите клавиатуру.

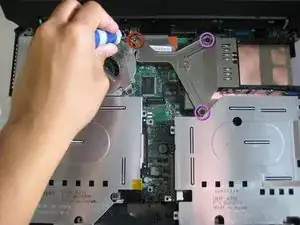

Снимите два винта 5,6 мм.

Снимите винт 16,7 мм.

Потребуется небольшая сила. Следите за защёлками.

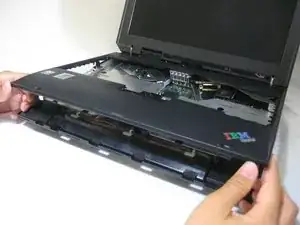

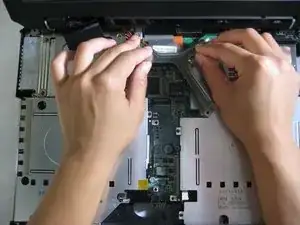

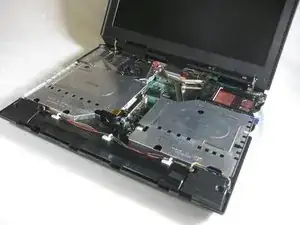

Отожмите верхнюю крышку руками.

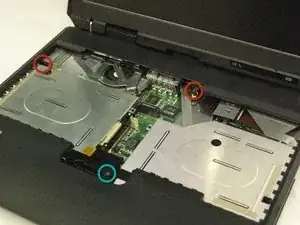

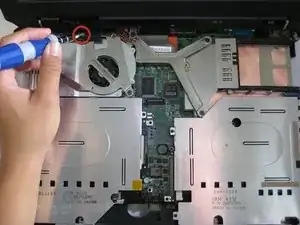

Снимите винт 5,6 мм, который крепит ЖК-панель к верхней крышке.

Снимите винт 5,6 мм с левой стороны трёхконтактного разъёма.

Снимите ещё два винта 16,7 мм.

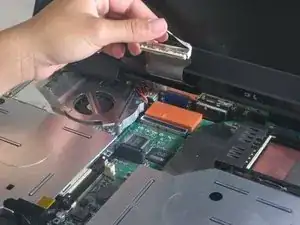

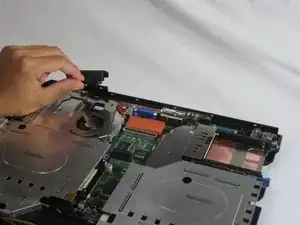

Поднимите и снимите разъём.

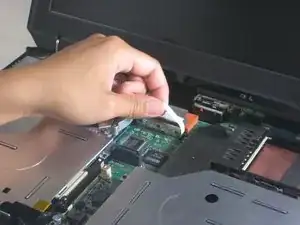

Выньте белую застёжку, соединяющую ЖК-панель с материнской платой.

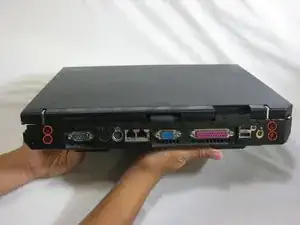

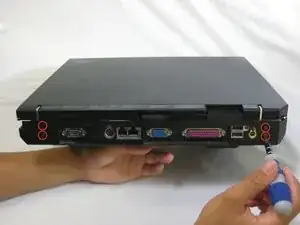

Поверните ноутбук так, чтобы его задняя часть была обращена к вам.

Снимите четыре винта длиной 5,6 мм.

Разместите ноутбук снова лицом к себе, чтобы ЖК-панель была перед вами.

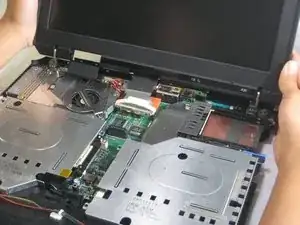

Осторожно поднимите ЖК-монитор вверх и выньте его.

Снимите чёрную пластиковую защёлку.
