Разборка IBM Thinkpad 700C

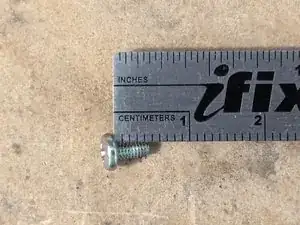

Размеры винтов в этом руководстве указаны в миллиметрах. Это длина только резьбы, не головки.

Фактические винты немного короче номинальной длины. (Примерно 0,3 мм)

Все машинные винты — M2.5 с крестообразной головкой, если не указано иное.

Откройте экран ноутбука почти полностью.

Установите ноутбук на бок.

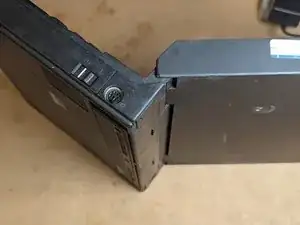

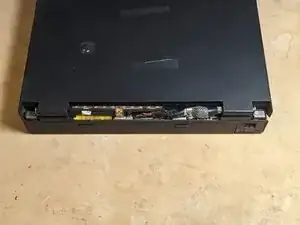

С помощью лопатки аккуратно отожмите пластиковые защёлки крышки индикатора светодиода на задней стороне корпуса ноутбука.

Пластик довольно ломкий. Осторожно, чтобы не треснуть защёлки.

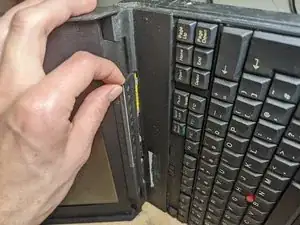

Со стороны передней панели ноутбука поверните крышку индикатора светодиода в сторону клавиатуры и отожмите защёлки с этой стороны.

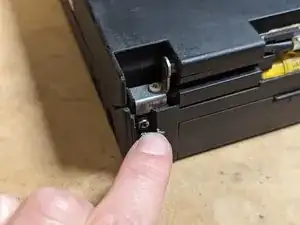

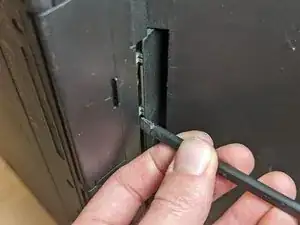

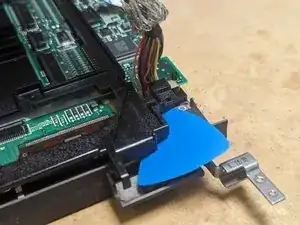

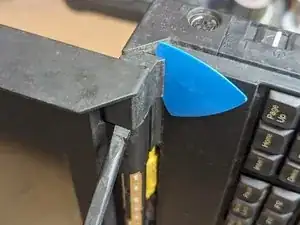

Снимите крышки петель с каждого конца ноутбука с помощью медиатора и лопатки.

Требуется освободить три пластиковые защёлки. Они отмечены красным кругом.

Возможно, придётся изменить положение лопатки и медиатора, чтобы освободить все защёлки.

Повторите для крышки петли на противоположной стороне.

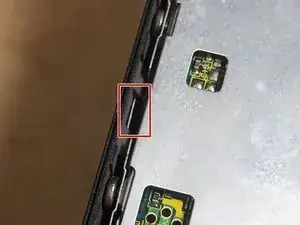

Крышки петель взаимозаменяемыми не являются. Скошенная сторона спереди обращена к клавиатуре.

Осторожно закройте ноутбук. Используйте медиаторы или подкладки, чтобы приподнять переднюю часть экрана, чтобы две защёлки не зацепились.

Петли достаточно жёсткие и могут треснуть пластик! Возможно, придётся поддерживать заднюю часть ноутбука при закрывании, чтобы предотвратить повреждение задних пластиковых частей петлями.

С помощью ногтя или лопатки снимите два заглушки винтов сверху.

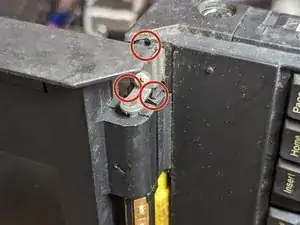

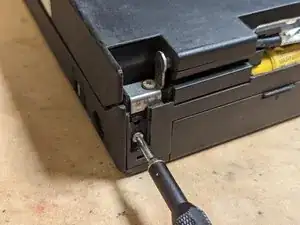

Удалите четыре винта 3 мм на задней поверхности ноутбука, фиксирующие петлю ЖК-дисплея.

Удалите два серебристых винта 5 мм, удерживающие верхнюю часть петли к основанию ноутбука.

При сборке вставляйте более длинные винты перед короткими.

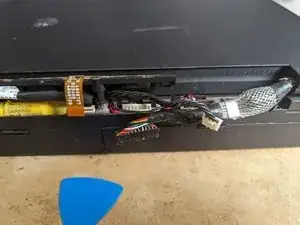

Отсоедините гибкий разъём, поддев медиатором или ногтем, затем аккуратно выведите гибкий кабель.

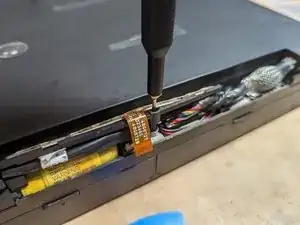

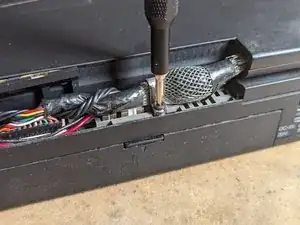

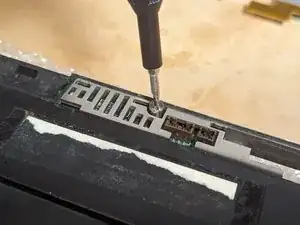

С помощью небольшой отвертки PH00 ослабьте винт, удерживающий светодиодный модуль на месте.

Винт можно оставить в сборке. Тонкая битка PH00 может пройти мимо платы светодиодов, поэтому удалять её не обязательно.

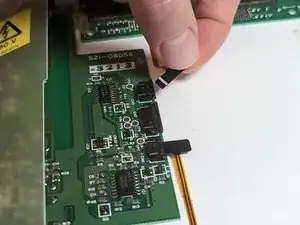

Выведите плату индикатора светодиода, отсоединив её от 4-жильного кабеля (питание подсветки ЖК).

Удалите винт 3 мм, фиксирующий кронштейн кабеля данных ЖК.

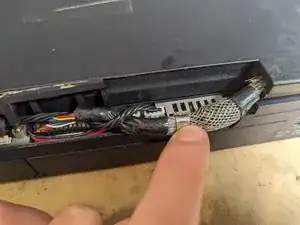

Внимательно отметьте прокладку кабелей. При повторной сборке кабели должны проходить точно по тем же путям, чтобы всё корректно поместилось.

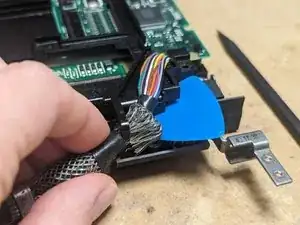

Отсоедините 4-контактный кабель питания подсветки ЖК и многоконтактный кабель данных ЖК с помощью лопатки.

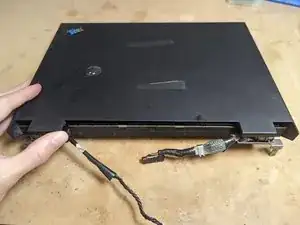

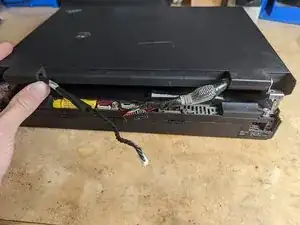

Осторожно поднимите экран ноутбука, позволяя петлям выйти из зацепления с основанием, и отложите его в сторону.

Снимите две пластиковые распорки петель, лежащие на основании ноутбука.

Две распорки петель не взаимозаменяемы — обязательно отметьте, какая куда устанавливается.

С помощью зубочистки или маленькой отвертки снимите две резиновые заглушки (синие круги).

Зубочисткой или отверткой снимите два резиновых диска (красные круги), покрывающих винты.

С помощью отвёртки Torx T6 удалите четыре винта 5 мм, ранее закрытые заглушками и дисками.

Переверните панель лицевой стороной вниз, затем приподнимите заднюю крышку со стороны петель.

Сдвиньте заднюю крышку вперёд, чтобы очистить защёлки замка крышки в двух передних углах.

Крышка должна сняться прямо.

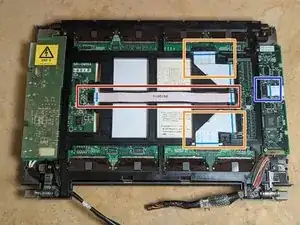

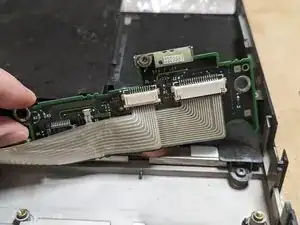

Снимите длинный гибкий кабель (красная рамка)

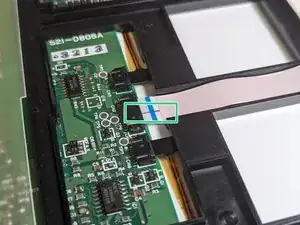

Точно отметьте ориентацию — горизонтальная металлическая полоса (см. зелёную рамку) смещена и должна быть установлена точно так же.

Будьте осторожны с защёлками гибких разъёмов — они довольно хрупкие. Сдвигайте их параллельно кабелю ногтем или медиатором.

Снимите два гибких кабеля с углом 90 градусов (оранжевые рамки), снова убедившись, что записали их точную ориентацию и место установки.

При установке кабелей с углом 90 градусов проще сначала установить их на верхнюю и нижнюю печатные платы.

Отключите гибкий кабель крайний справа (синяя рамка).

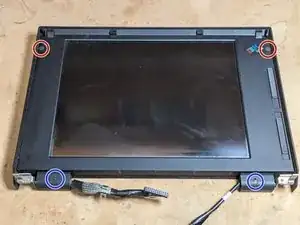

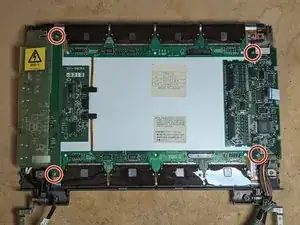

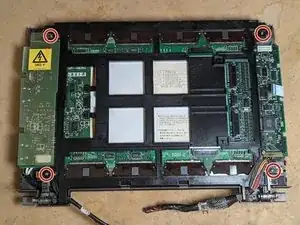

Удалите четыре винта 12 мм в каждом углу рамки (красные круги)

Подпереть угол рамки медиатором и отщёлкнуть кабель данных, перевернув его вверх на рамку.

Повторите для кабеля питания подсветки ЖК.

Поднимите усилитель рамки и снимите его с панели ЖК.

Снимите четыре самонарезающих винта 6 мм, крепящие обе платы.

Поднимите и снимите плату драйвера ЖК-дисплея (справа).

Отключите два небольших гибких кабеля от платы подсветки, предварительно правильно отстегнув разъёмы.

Перебросьте плату питания подсветки влево, обнажив высоковольтные провода CCFL.

Отключите два высоковольтных провода CCFL.

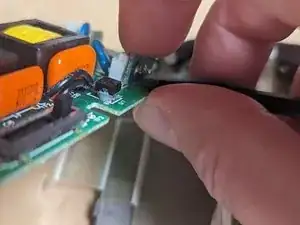

Разъёмы CCFL могут быть трудны для снятия. Попробуйте использовать лопаточку, чтобы поддеть разъём вместе с небольшой платой вверх, одновременно потянув разъём вбок пальцем, чтобы освободить фиксирующие защёлки.

При установке платы питания подсветки убедитесь, что два ползунковых потенциометра входят в пластиковые направляющие на передней части корпуса.

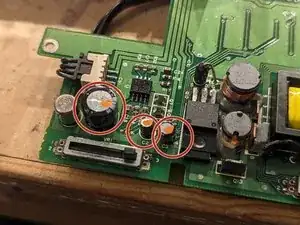

Пока плата CCFL вынута, скорее всего вы захотите заменить протекающие электролитические конденсаторы.

C1: 220 мкФ 35 В радиальный электролитический, высота 10 мм, диаметр 10.1 мм, шаг выводов 5 мм. Mouser p/n: 581-REF1009221M035K

C2: 4.7 мкФ 25 В радиальный электролитический, высота 5.7 мм, диаметр 4.1 мм, шаг выводов 2 мм. Mouser p/n: 667-ECE-A1EKS4R7I

C3: 33 мкФ 6.3 В радиальный электролитический, высота 5.7 мм, диаметр 5.1 мм, шаг выводов 2.5 мм. Mouser p/n: 667-ECE-A1CKS330

Аналогично, на плате драйвера ЖК-дисплея обычно требуется замена конденсаторов.

C1, C2: 22 мкФ 35 В SMD электролитические, высота 5.6 мм, диаметр 6.25 мм. Mouser p/n 667-EEE-HB1V220P

C3, C4: 47 мкФ 25 В SMD электролитические, высота 6.4 мм, диаметр 8 мм. Mouser p/n 667-EEE-HB1E470AP

C5: 100 мкФ 16 В SMD электролитический, высота 6.4 мм, диаметр 8 мм. Mouser p/n 667-EEE-HBE101UAP

Протекший электролит старых конденсаторов может также повредить подстроечные резисторы. Оригинальные детали — Panasonic EVM1U — больше недоступны. Возможно, удастся примонтировать современные подстроечные резисторы проводной перемычкой.

R1: 20 кОм, обычно настроен с верхним сопротивлением 6 кОм и нижним 14 кОм (металлическая чашка вверх, 3 вывода справа, 1 вывод слева). Вероятно, безопасно заменить их отдельными резисторами.

R2: 500 Ом, установлен на середину хода (250 Ом от центра до каждой стороны)

Электролит конденсаторов слабо кислый и может разъедать дорожки и переходные отверстия. Нейтрализуйте содой и тщательно промойте плату перед установкой новых деталей. Проверьте целостность дорожек и переходных отверстий на предмет необходимости дальнейшего ремонта.

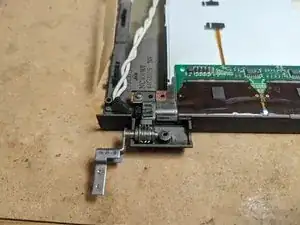

Вытащите два винта 8 мм, фиксирующие петли.

Снимите петли. Они не одинаковые — следите за тем, какая какая.

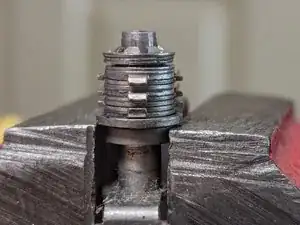

Быстрое исправление тугости петли:

Зафиксируйте петлю в тисках, но не затягивайте их сильно.

Опустите петлю на нижний лист металла так, чтобы не зажимать металлический штифт. Фиксирующая шайба должна быть вверх.

Постучите по верхней части металлического штифта молотком, чтобы облегчить ход петли.

Если ослабите петлю слишком сильно, извлеките её из тисков и положите сверху тисков. Наденьте маленькую шестигранную отвёртку на штифт и постучите молотком, чтобы снова прижать фиксирующую шайбу.

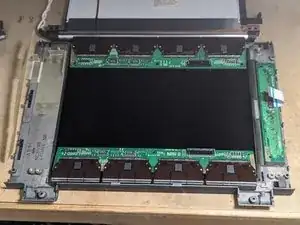

Поднимите пластиковый узел CCFL и рассеивающую панель прямо вверх и выньте. Верхняя и нижняя платы драйверов потребуют отгиба назад и в сторону.

Не допускайте, чтобы платы драйверов ударились о голую панель ЖК при снятии рассеивающей панели.

Будьте чисты — пыль или мусор, прилипшие к ЖК-панели, могут проявиться на лицевой стороне.

Никогда не очищайте ЖК-панель изопропиловым спиртом, это может вызвать или усугубить «уксусный синдром». Используйте дистиллированную воду или средство для стекол и безворсовую салфетку.

Извлеките аккумулятор, сдвинув крышку батареи вниз, затем потянув батарею вперёд и вынув её из корпуса.

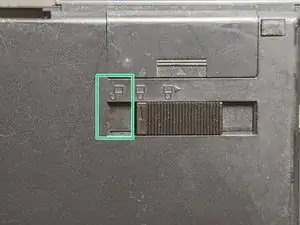

Установите переключатель крышки жёсткого диска в положение «открыто».

Сдвиньте крышку жёсткого диска вперёд, от корпуса.

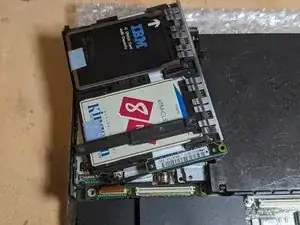

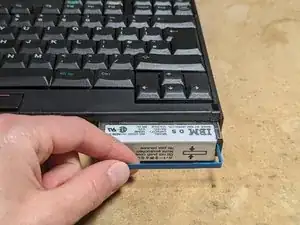

Зацепите синюю планку на передней части жёсткого диска ногтем. Потяните её, и жёсткий диск должен отключиться и выскользнуть.

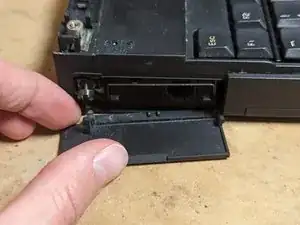

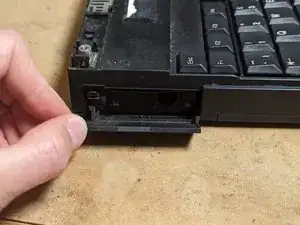

Опустите крышку модема вниз.

Отвинтите винт, удерживающий модем, плоской отвёрткой. Это захватный винт, поэтому он не выйдет полностью.

Снимите крышку модема, потянув вперёд от левого края, затем сдвиньте влево, чтобы освободить её от правого осевого штифта петли.

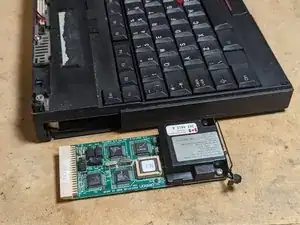

Зацепите ручку для вытягивания (провод) ногтем и вытащите модем из корпуса.

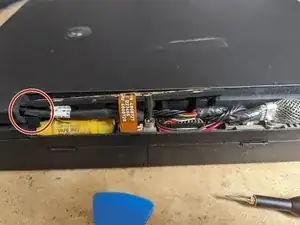

Отключите разъём резервной батареи с помощью лопатки.

Резервная батарея ничем больше не зафиксирована и должна свободно выпасть.

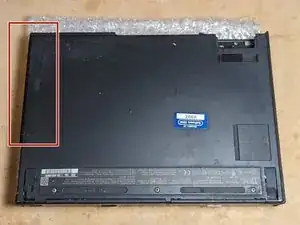

Переверните ноутбук и разместите его на нескольких слоях пузырчатой пленки, чтобы защитить хрупкие пластиковые защёлки крышки индикаторов и крышек петель.

Пластиковые защёлки крышки индикаторов и крышек петель крайне хрупки.

Снимите крышку памяти, нажав её вниз и сдвинув влево.

Возможно, потребуется использовать медиатор для дополнительного усилия.

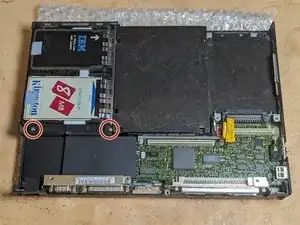

Снимите три чёрных винта 4 мм.

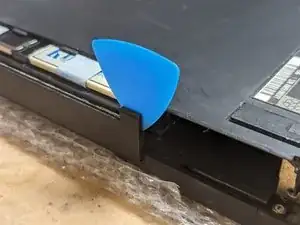

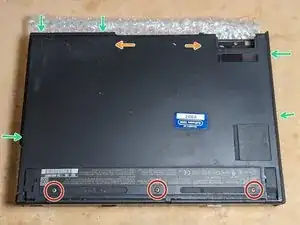

Используйте медиаторы, чтобы отщёлкнуть 5 пластиковых фиксаторов по периметру (стрелки)

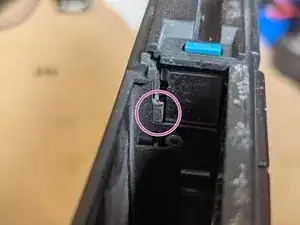

Есть два скрытых пластиковых фиксатора (стрелки), один внутри отсека жёсткого диска, другой между дисководом и слотом батареи.

Возможно, потребуется сочетание медиатора и лопатки, чтобы освободить фиксатор в отсеке батареи.

Этот шаг требует терпения — иногда фиксаторы могут снова защёлкнуться, поэтому имеет смысл оставить медиаторы на месте до тех пор, пока крышка полностью не освободится.

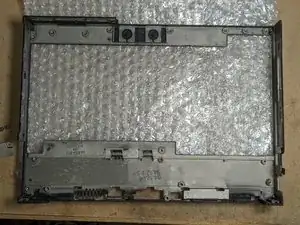

Снимите крышку и отложите её.

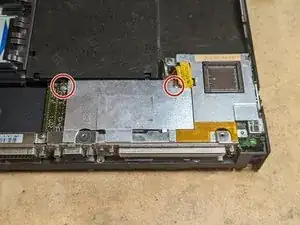

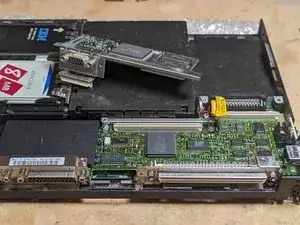

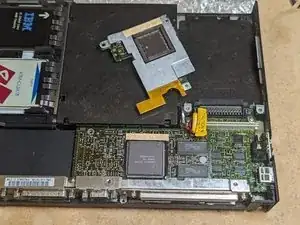

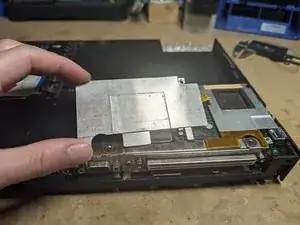

Снимите два серебристых винта 5 мм с верхней части экрана щита видеокарты.

Наклоните щит вперёд и сдвиньте его назад, чтобы снять.

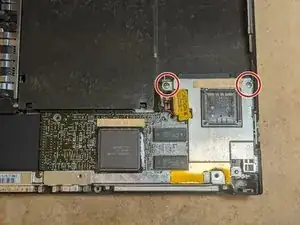

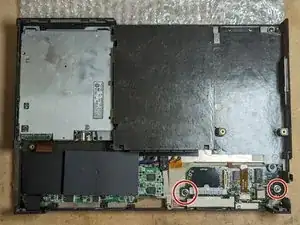

Удалите два серебристых винта 5 мм с платы процессора.

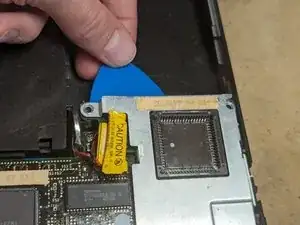

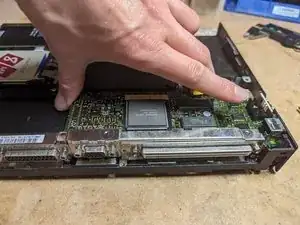

Используйте медиатор для гитары, чтобы поддеть плату процессора и вынуть её из разъёма, который находится непосредственно под областью с винтами.

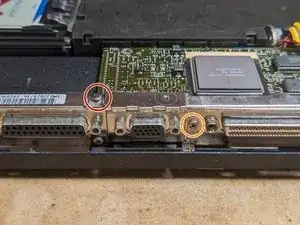

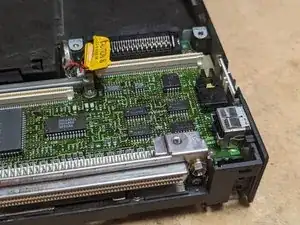

Удалите чёрный винт 4 мм над параллельным портом.

Удалите серебристый винт 4 мм между док-портом и VGA-разъёмом.

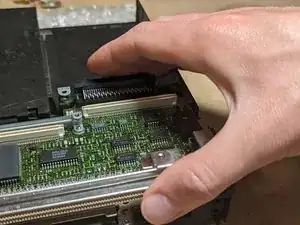

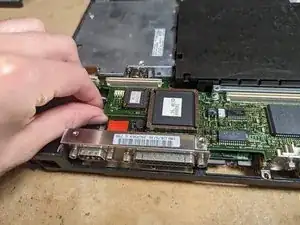

Потяните прямо вверх за верхний левый и правый края видеокарты, чтобы отключить её от платы (планарной платы).

Удалите два винта 16 мм с платы памяти.

Пластиковая направляющая модема снимается вместе с двумя винтами.

Отключите плату памяти от планара и поднимите её.

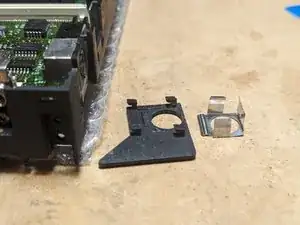

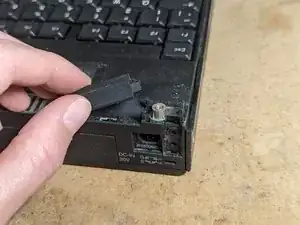

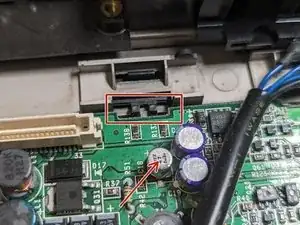

Нажмите на пластиковую деталь на внешней стороне корпуса рядом с PS/2-разъёмом мыши.

Поддерживая нажатие, сдвиньте пластиковую часть вверх, чтобы освободить пластиковые защёлки. Деталь должна отойти.

Осторожно снимите металлический экран разъёма.

Поднимите ползунок выключателя питания и отведите его от корпуса.

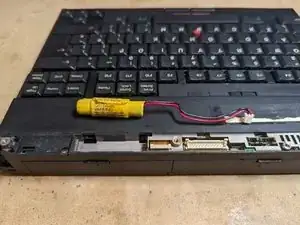

Удалите батарейку типа «таблетка», воспользовавшись лопаткой для поддевания её разъёма.

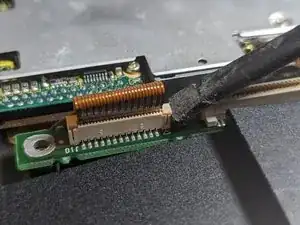

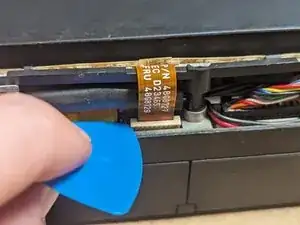

Отстегните гибкий кабель дисковода с помощью лопатки.

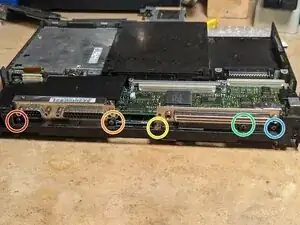

Переверните ноутбук и снимите стоечный винт с прорезью рядом с 4-контактным разъёмом подсветки ЖК-дисплея.

Переверните ноутбук обратно и удалите пять винтов, удерживающих планар в корпусе. Они не одинаковые!

Ближе к гнезду питания: чёрный винт 4 мм

Рядом с параллельным портом: чёрный винт 3 мм

Справа от док-коннектора: серебристый винт 5 мм

Над док-коннектором: чёрный винт 4 мм

Слева от док-коннектора: чёрный винт 3 мм

Удерживая тонкую пластиковую крышку модема в стороне, аккуратно подденьте левой кромки планар пальцами.

Осторожно подтяните правую сторону планар вверх.

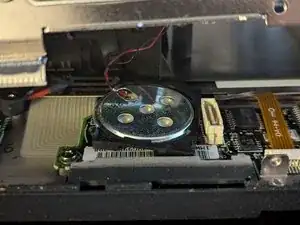

Снимайте планар медленно, чтобы увидеть расположение динамика ПК под ним. Только планар удерживает его на месте против платы клавиатурного драйвера. Смотрите эталонное изображение для ориентации кабеля и положения резинового крепления динамика.

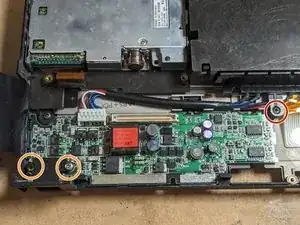

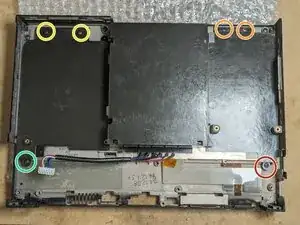

Отвинтите чёрный винт 8 мм, удерживающий прижимную скобу держателя батареи. Удалите винт и скобу.

Удалите два серебристых винта 5 мм по обе стороны крышки гнезда для адаптера переменного тока.

Снимите саму крышку гнезда адаптера переменного тока.

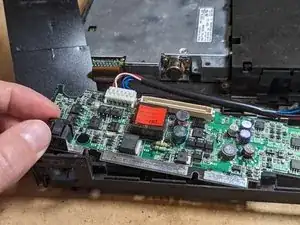

Поднимите плату питания и отключите её от разъёма батареи.

При установке платы питания убедитесь, что ползунок регулировки громкости входит в зацепление с клеммами привода переключателя передней панели. (красная рамка)

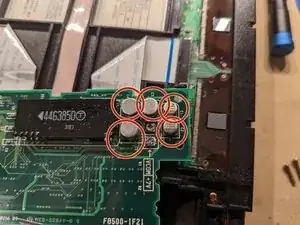

Конденсатор C18 (47 мкФ 6.3 В, диаметр 5 мм, высота 6 мм) почти всегда протекает на плате питания и должен быть заменён. Это также может вызвать значительные повреждения, травление переходных отверстий и дорожек. См. мою обратную расшифровку платы питания, если хотите попытаться отремонтировать.

Удалите два чёрных винта 3 мм с левой и правой стороны платы.

Отключите янтарный гибкий кабель, идущий к трекпойнту, с помощью лопатки.

Поднимите плату и отсоедините два гибких кабеля клавиатуры.

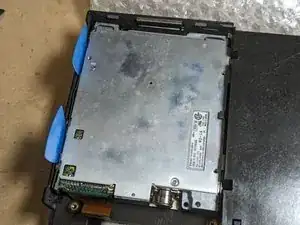

Вставьте два медиатора для гитары в металлические защёлки с левой стороны дисковода. Они должны пройти между металлической пластиной (красная рамка) и пластиковым корпусом.

Возможно, вы сможете использовать лопатку, чтобы помочь установить медиаторы на место.

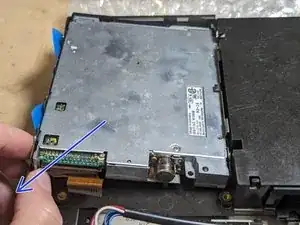

Наклоните левую сторону дисковода вверх.

Вытяните дисковод по диагонали, чтобы освободить правую сторону от жёсткой рамной планки.

При повторной установке дисковода возможно потребуется вставить лопатку наполовину между двумя медиаторами, чтобы листовой металлический кронштейн дисковода очистил защёлку на боковой стенке пластикового корпуса.

Удалите усилительную рамную пластину, отвинтив шесть винтов.

Рядом с выключателем питания: чёрный винт 3 мм

Вверху, рядом с отсеком диска: два серебристых винта 5 мм

Вверху, рядом с отверстием для дисковода: два чёрных винта 4 мм

Внизу, рядом с платой питания: серебристый винт 6 мм (обратите внимание на необычную длину по сравнению с другими серебристыми винтами).

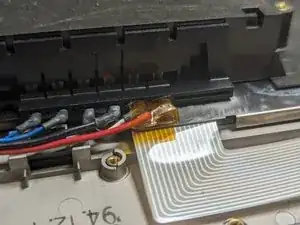

Убедитесь, что небольшой кусочек янтарной канифольной ленты остаётся прикреплённым к проводам батареи.

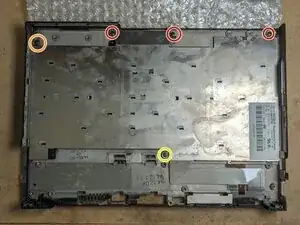

Удалите пять винтов из клавиатуры и пластину усиливающей планки кнопки трекпойнта.

Пластина усилителя и верхний правый угол: три чёрных винта 4 мм

Верхний левый: серебристый винт 5 мм

Нижний центр: чёрный винт 3 мм

Снимите пластину усиливающей планки кнопки трекпойнта

Снимите клавиатуру.

Вы завершили работу!
