Замена клавиатуры MSI GP62MVR 6RF Leopard Pro
Хотя крайне маловероятно, что клавиатура MSI GP62MVR 6RF Leopard Pro полностью выйдет из строя, даже одна сломанная или повреждённая клавиша может создать достаточно проблем, чтобы стоило заменить всю клавиатуру. Для этой операции вам понадобятся крестовая отвертка Phillips #0, джимми-инструмент, инструмент для поддевания, паяльник и пара латексных перчаток. Специальные навыки не требуются. Хотя латексные перчатки не обязательны, мы рекомендуем их, чтобы предотвратить риск поражения электрическим током и оставление следов на чувствительных электронных компонентах материнской платы.
Для получения дополнительной информации по пайке и выпаиванию соединений, пожалуйста, посетите руководство Как паять и выпаивать соединения.
Шаг 1
Переверните ноутбук вверх дном.
Удалите шестнадцать винтов длиной 5,5 мм крестовой отверткой Phillips #0.
Шаг 2
Используйте джимми-инструмент, чтобы равномерно отжать заднюю крышку.
Убедитесь, что все стороны отсоединены от пластиковых защёлок, прежде чем пытаться снять заднюю крышку.
Шаг 3

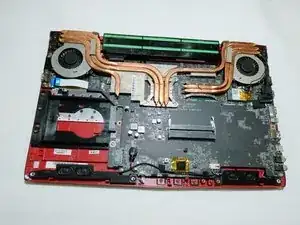

Снимите заднюю крышку.
Прикосновение к платам может повредить компоненты или привести к поражению электрическим током; рекомендуется надеть латексные перчатки, чтобы предотвратить оба риска.
Шаг 4
Отключите жёсткий диск и извлеките его из устройства.
Шаг 5

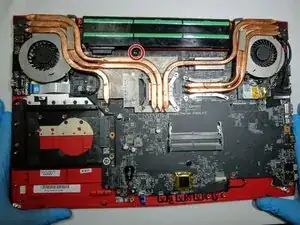

С помощью крестовой отвертки Phillips #0 удалите один винт 5,5 мм, крепящий батарею к корпусу компьютера.

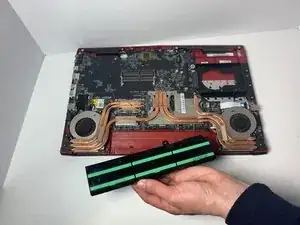

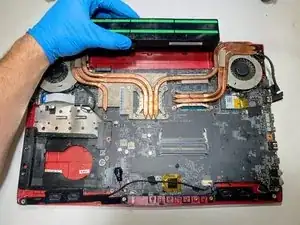

Извлеките батарею из устройства.
Шаг 6

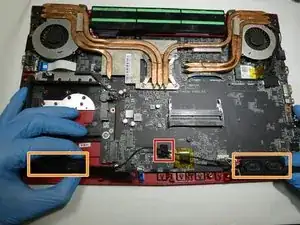

При необходимости поверните компьютер на 180 градусов так, чтобы динамики были обращены к вам.
Шаг 7

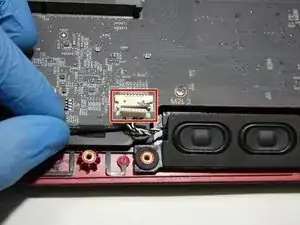

На передней панели рядом с правым динамиком находится соединение материнской платы с динамиками.
Отсоедините белый и чёрный провод от зажима.
Шаг 8
Отклейте электрическую ленту, удерживающую провод динамика на месте.
Снимите динамики с передней панели, потянув вверх.
Обратите внимание, что винты, удерживающие два динамика, уже были удалены при снятии задней крышки.
Шаг 9

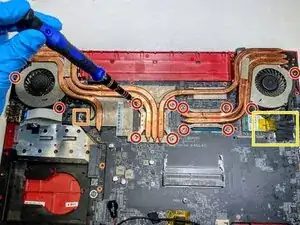

С помощью крестовой отвертки Phillips #0 удалите двенадцать винтов длиной 4,5 мм, крепящих радиатор к материнской плате.
Осторожно отстегните переплетённый красный, синий и чёрный провод с левой стороны материнской платы.
Отсоедините чёрно-красный провод с правой стороны материнской платы, а также оторвите чёрную ленту, соединяющую крупный чёрный провод с материнской платой.

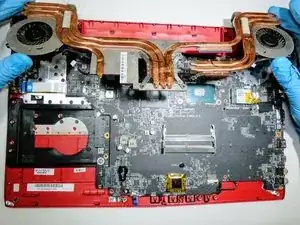

Шаг 10
Снимите радиатор с устройства.
Шаг 11

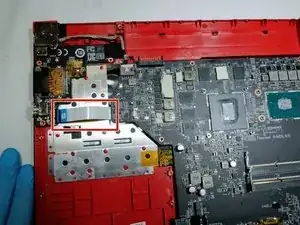

В верхней средней правой части материнской платы имеется лентовое соединение к USB-порту.
Отсоедините бело-голубую ленточную клемму материнской платы от USB-порта.
Шаг 12
Вставьте здесь мудрость.
Шаг 13

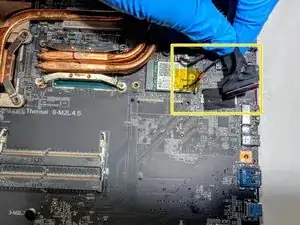

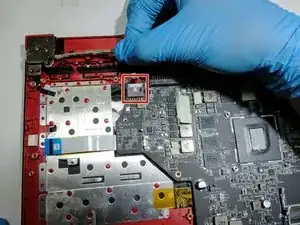

В правой верхней части материнской платы имеется проводное соединение с разъёмом зарядного устройства.
Отключите серый провод зарядного устройства от его зажима на материнской плате.
Шаг 14
Оставшиеся два соединения расположены на нижней стороне материнской платы.
Отсоедините маленькие оранжевую и серо-белую ленты из-под материнской платы, слегка приподняв материнскую плату спереди.
Шаг 15

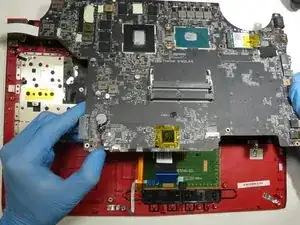

Аккуратно поднимите материнскую плату прямо вверх.
Шаг 16

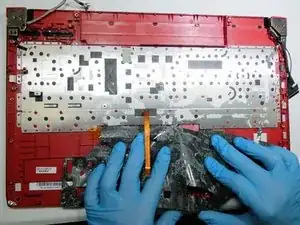

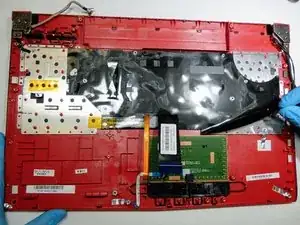

Отклейте чёрную клеящую подкладку, прикреплённую к клавиатуре.
Шаг 17

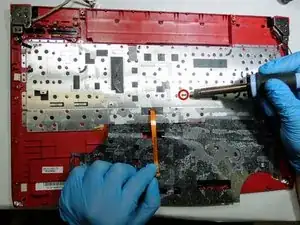

С помощью паяльника расплавьте каждое красное пластиковое крепление.
Обратите внимание, что хотя на фотографии выделено только одно пластиковое соединение, все должны быть отсоединены перед снятием задней части клавиатуры.

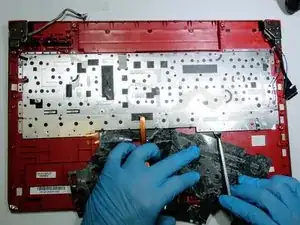

Требуется пропаять только красные пластиковые соединения в середине; внешние соединения можно отсоединить при помощи инструмента для поддевания.
Для получения дополнительной информации по пайке, пожалуйста, посетите руководство Как паять и выпаивать соединения.

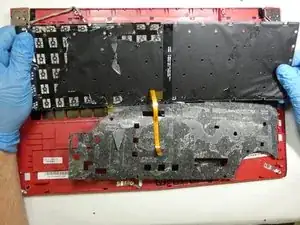

Шаг 18

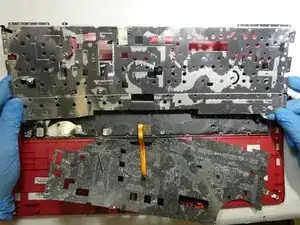

Используя металлическую лопатку, отожмите металлическую заднюю панель клавиатуры.
Шаг 19

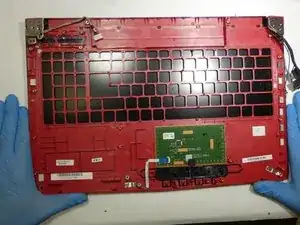

Снимите клавиатуру.
Заключение
Для сборки устройства в обратном порядке выполните эти инструкции в обратном порядке.
