Разборка материнской платы IBM ThinkPad A30

Переверните ThinkPad так, чтобы он оказался вверх дном.

Сдвиньте выделенный язычок влево.

Удерживая язычок пальцем, извлеките аккумулятор, поднимая его вверх от ноутбука.

Выверните выделенный винт крестовой отверткой Phillips #1.

Выньте жёсткий диск.

Держите ноутбук в том же положении, что на фотографии. Затем найдите переключатель сразу выше и слева от привода.

Сдвиньте переключатель вправо. Вылезет чёрный пластиковый язычок.

Потяните пластиковый язычок, чтобы открыть доступ к CD-приводу.

Если с язычком возникла проблема — он не выскакивает или не открывает доступ к CD-приводу — проверьте соответствующую запись на странице устранения неполадок.

Осторожно вытащите CD-привод из ноутбука.

Держите ThinkPad, как показано на фотографии.

Слева от привода, чуть выше, находится переключатель.

Сдвиньте переключатель вправо. Вылезет небольшой чёрный язычок.

Оттяните маленький чёрный язычок от компьютера, чтобы получить доступ к приводу.

Аккуратно вытащите привод из ноутбука.

Если с язычком возникла проблема — он не выскакивает или не открывает доступ к дисководу — проверьте соответствующую запись на странице устранения неполадок.

Убедитесь, что ноутбук перевёрнут и ориентирован как на изображении.

Удалите шесть винтов длиной 16,7 мм, расположенных в отмеченных кружками отверстиях.

Поверните ThinkPad так, чтобы отсек жёсткого диска был обращён к вам.

Снимите чёрную крышку, чтобы открыть доступ к винту длиной 14,8 мм.

Выверните обнажённый винт крестовой отверткой Phillips #0.

Переверните ThinkPad и откройте ЖК-панель.

Подденьте клавиатуру пластиковой лопаткой или пальцами.

Осторожно: не вынимайте клавиатуру необдуманно; под ней находится разъём!

Поднимите передний край клавиатуры, как показано.

Пальцами снимите чёрную защитную плёнку.

Найдите разъём, прикреплённый к материнской плате.

Отключите лентовый кабель, сняв разъём.

Поднимите и снимите клавиатуру.

Снимите два винта длиной 5,6 мм.

Снимите винт длиной 16,7 мм.

Потребуется небольшая сила. Остерегайтесь защёлок.

Снимите верхнюю крышку, поддев её руками.

Выверните винт длиной 5,6 мм, который крепит ЖК-дисплей к верхней крышке.

Выверните винт длиной 5,6 мм, расположенный с левой стороны трёхконтактного разъёма.

Выверните ещё два винта длиной 16,7 мм.

Поднимите и снимите разъём.

Вытяните белый язычок, соединяющий ЖК-дисплей с материнской платой.

Поверните ноутбук так, чтобы задняя часть была обращена к вам.

Выверните четыре винта длиной 5,6 мм.

Разместите ноутбук так, чтобы ЖК-дисплей снова был обращён к вам.

Осторожно приподнимите ЖК-монитор и выньте его.

Снимите чёрный пластиковый язычок.

Снимите следующие винты с крепления вентилятора:

Один винт 5,6 мм.

Три винта 16,1 мм.

Поднимите кронштейн радиатора.

Будьте осторожны и не тяните слишком сильно. К вентилятору подключён кабель.

Поднимите узел вентилятор/радиатор вверх.

Найдите кабель питания вентилятора и тяните вверх вблизи разъёма.

Снимите узел вентилятор/радиатор.

Используйте плоскую отвёртку, чтобы повернуть винт на 180 градусов.

Извлеките процессор, поднимая его вверх.

Если процессор пригоден для повторного использования, поместите его в антистатический пакет и храните вдали от влаги.

Найдите отсек гибкого дисковода.

Уберите четыре винта длиной 5,6 мм.

Уберите винт длиной 16 мм.

Переверните ноутбук так, чтобы батарея оказалась напротив вас.

Найдите отсек модема и сетевой карты.

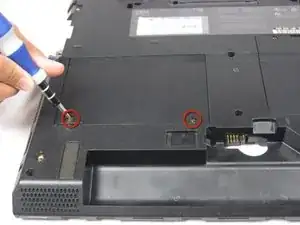

Уберите два крепёжных винта крышки длиной 5,3 мм.

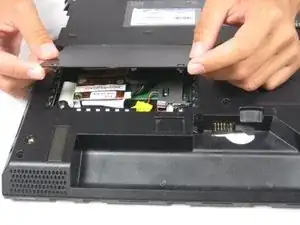

Аккуратно приподнимите крышку.

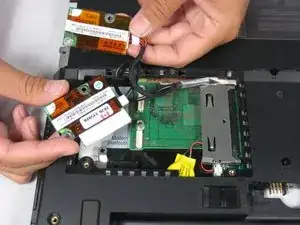

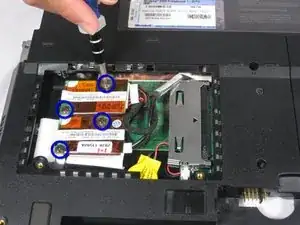

Снимите четыре винта длиной 9,1 мм, крепящие модем и сетевую карту.

При подъёме плат осторожно — не вырвите кабели!

Аккуратно поднимите платы модема и сетевой карты.

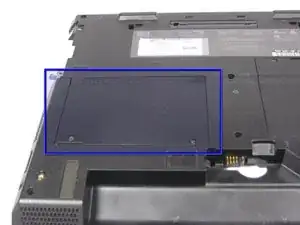

Найдите слот для жёсткого диска.

Удалите винт 8,8 мм крестовой отвёрткой Phillips #0.

Снова переверните ноутбук и расположите его, как показано.

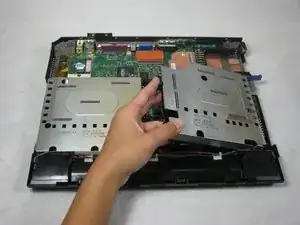

Поднимите левую сторону отсека для гибкого диска и вытащите его.

Чёрный рычаг выдвинется.

Найдите отсек для CD-привода.

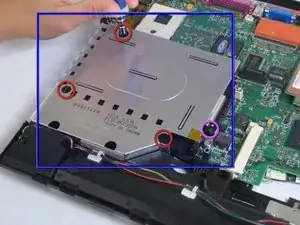

Удалите три винта длиной 5,6 мм.

Удалите винт длиной 16 мм.

Поднимите правую сторону и вытяните отсек CD-привода.

Чёрный рычаг выдвинется.

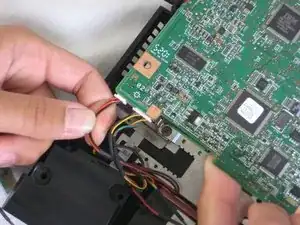

После снятия отсека CD-привода найдите кабели данных и питания динамика.

Отсоедините кабели от материнской платы.

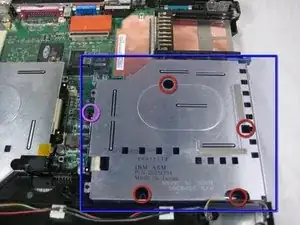

Найдите расширительный отсек.

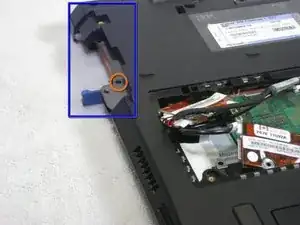

Удалите винт длиной 16 мм.

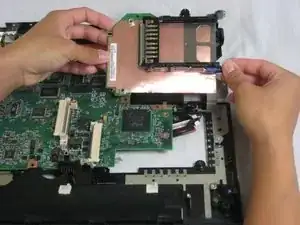

Поднимите и снимите расширительный отсек.

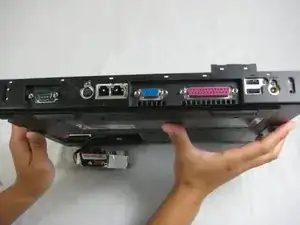

Поверните ноутбук так, чтобы задние порты были обращены к вам.

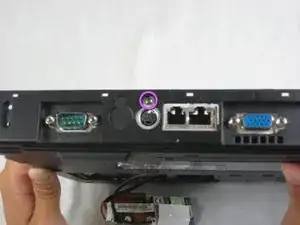

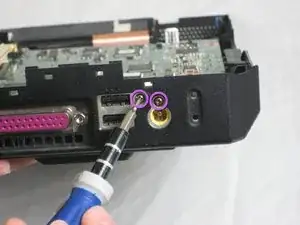

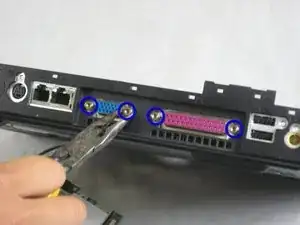

Удалите три винта длиной 5,8 мм крестовой отвёрткой Phillips #0.

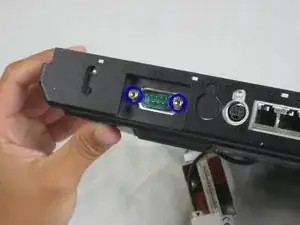

Снимите шесть гаек длиной 11 мм ключом.

Можно использовать пассатижи, но это не рекомендуется.

Верните ноутбук в исходное положение.

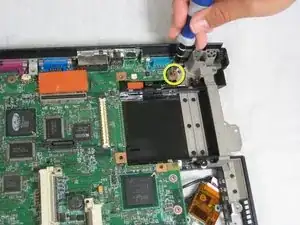

Удалите винт 5,6 мм, расположенный в верхнем правом углу материнской платы.

Беспроводные и Bluetooth-карты подключены к материнской плате!

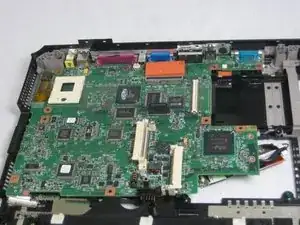

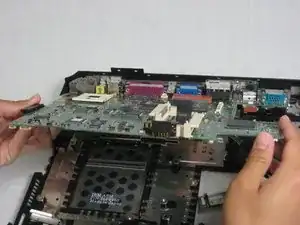

Осторожно вытяните материнскую плату в вашу сторону.

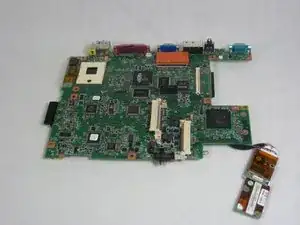

Поместите материнскую плату в сухое и чистое место.
