Замена втулок (bushing) на электрическом скейтборде RazorX DLX
Это руководство показывает, как заменить втулки на электрическом скейтборде RazorX DLX. Руководство также применимо к другим стандартным скейтбордам. Втулки на скейтборде обеспечивают поворот и правильное маневрирование. Эксплуатация скейтборда с изношенными или повреждёнными втулками может быть опасной. Существуют различные варианты заменяющих втулок от мягких до жёстких: мягкие втулки требуют меньше усилий для поворота, жёсткие — больше. Выбор уровня мягкости зависит от пользователя. Перед началом убедитесь, что кнопка питания переключена в положение «выключено».
Шаг 1
Переверните скейтборд на бок.
Используйте трещотку с головкой на 13 мм, чтобы снять гайку, удерживающую колесо на траках.
Снимите колесо.
Между гайкой и подшипником находится небольшая шайба; не потеряйте её.
Шаг 2
Отложите гайку и шайбы в сторону.
Удалите подшипники и распорную втулку, вытолкав/поддев их наружу через траки.
Вставьте конец трака в подшипник, крепко удерживайте колесо, надавите вниз и поверните наружу, чтобы извлечь каждый подшипник. Во время удаления следите за распорной втулкой, находящейся между подшипниками.
Шаг 3
Вставьте один подшипник в ваше запасное колесо.
Разместите распорную втулку по центру этого подшипника и вставьте второй подшипник поверх неё.
Подшипники должны плотно входить на место.
Шаг 4
Смотрите первое фото для порядка сборки.
Сначала установите одну шайбу на траки.
Установите колесо с подшипниками на траки, лицевой стороной колеса наружу.
Установите следующую шайбу на траки.
Наденьте гайку на траки и затяните её трещоткой с головкой на 13 мм.
Не перетягивайте гайку. Колесо должно свободно и плавно вращаться.
Шаг 5
Ориентируйте скейтборд так, чтобы получить доступ к четырём болтам 32 мм и гайкам, которые их удерживают.
Снимите четыре болта 32 мм шестигранником 3 мм, удерживая гайку на месте.
Шаг 6
Снимите траки.
При повторной сборке не забудьте чёрный райзер.
Шаг 7
Снимите гайку 14 мм.

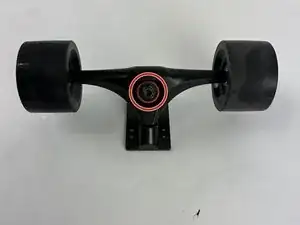

Втулки выделены оранжевым кругом.
Вы можете заменить втулки на более жёсткие или более мягкие в зависимости от ваших предпочтений.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
