Как собрать привод FatBoy Mini Urethane Gear Drive

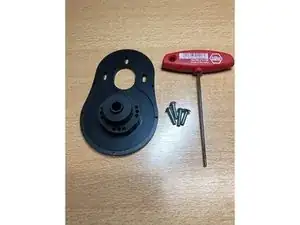

Установите 4 винта-заклёпки M3 в ступицу подвески.

Не забудьте нанести фиксатор резьбы на резьбу винтов-заклёпок

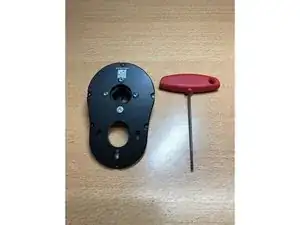

Установите 4 болта M2.5 через основание в ступицу подвески.

Не забудьте нанести фиксатор резьбы на болты

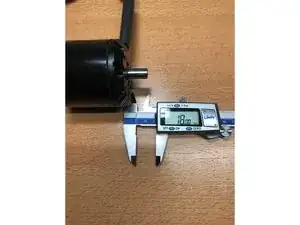

Обрежьте вал двигателя до длины 18 мм от основания.

Обязательно закройте двигатель, отверстия в основании и весь мотор, чтобы предотвратить попадание металлической пыли в мотор. Магниты легко притягивают металлические частицы, что может вызвать короткое замыкание.

Полезно только если в основании двигателя есть открытые участки — это минимизирует попадание смазки в мотор.

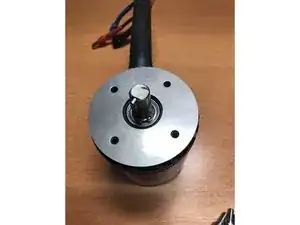

Прикрепите нержавеющую пластину к двигателю

Выполняйте этот шаг только если у двигателя есть шпонка

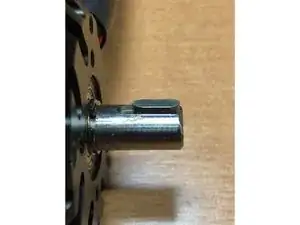

Нанесите фиксатор, например Loctite 648, в паз шпонки и установите шпонку в паз

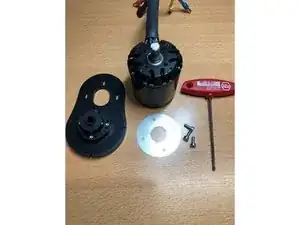

Используйте 3 болта M3, чтобы прикрепить двигатель к основанию

Не забудьте нанести фиксатор резьбы на болты

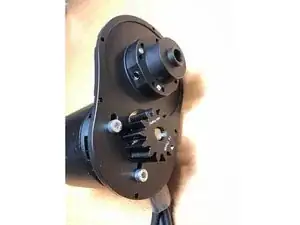

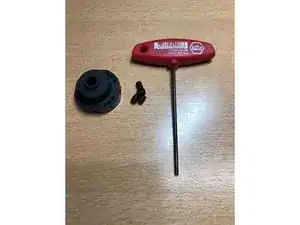

Затяните винты-заклёпки M2 на шестерне двигателя, чтобы зафиксировать шестерню на валу.

Не забудьте нанести фиксатор резьбы на резьбу винтов-заклёпок

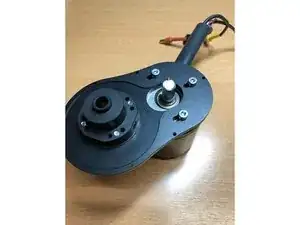

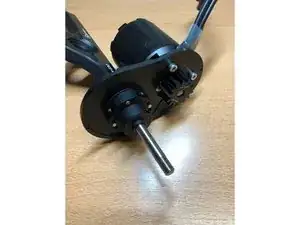

Установите узел на подвеску

Затяните винты-заклёпки, чтобы зафиксировать узел на месте.

Убедитесь, что узлы параллельны колесу.

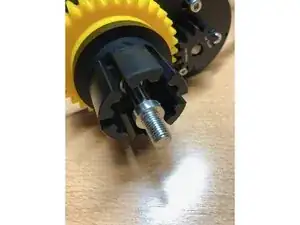

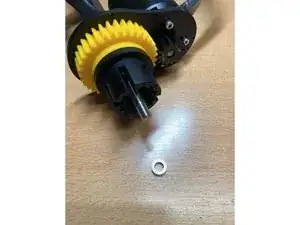

Добавьте латунную шайбу на вал перед установкой ступицы колеса.

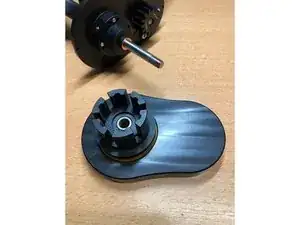

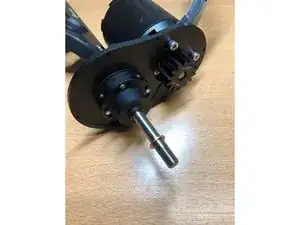

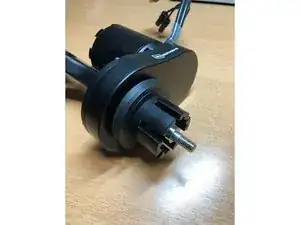

Прикрепите сборку ступицы колеса к валу

Основание должно быть параллельно сборке шестерни колеса, в противном случае шестерня колеса будет зацепляться под углом и это приведёт к негативным последствиям.

Добавьте проставку колеса на вал — она помогает поддерживать натяжение между подшипниками

Установите колесо на сборку шестерни колеса

Шестерня двигателя и сборка шестерни колеса всегда должны быть параллельны во всех положениях колеса. Если шестерни не параллельны и находятся под углом, это может вызвать негативные эффекты и создать излишний шум.

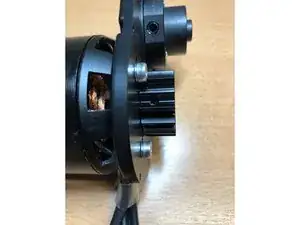

Ослабьте болты двигателя, чтобы шестерня двигателя прижалась к шестерне колеса.

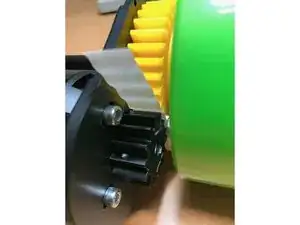

Используйте лист бумаги, проведите его между шестерней колеса и шестернёй двигателя. Проверните колесо, чтобы протолкнуть бумагу через зацепление шестерён

После правильной подгонки затяните болты двигателя

Снимите колесо со сборки шестерни колеса

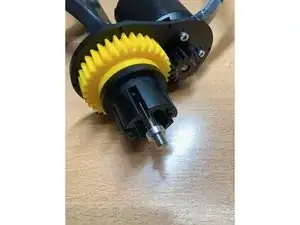

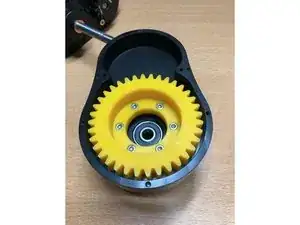

Поместите шестерню колеса в корпус и наденьте V-образное кольцо на шестерню колеса.

Нанесите немного смазки на V-образное кольцо, чтобы его было легче надеть на корпус.

Это хорошее время для нанесения смазки на шестерни

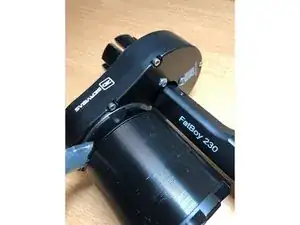

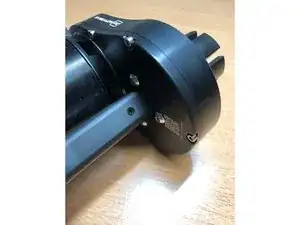

Используйте 7 болтов M2, чтобы прикрепить крышку мотора к основанию

Используйте 6 болтов M2.5, чтобы прикрепить крышку мотора к основанию

Используйте те же инструкции для сборки другой стороны

Проведите тестовый прокрут на стенде, чтобы убедиться, что всё в порядке и звучит нормально

На первой пробной поездке начинайте с медленного ускорения и медленного торможения, чтобы убедиться, что всё работает правильно.

Если на определенных оборотах появляется небольшая вибрация, это может быть небольшой дисбаланс в колесе/шестернях, который должен исчезнуть после того, как шестерни займут своё место.
