Замена разъёма зарядки электроскейтборда RazorX DLX

Это руководство показывает, как заменить разъём зарядки на электроскейтборде RazorX DLX. Разъём зарядки обеспечивает корректную подзарядку аккумулятора скейтборда. Убедитесь, что в разъеме нет посторонних предметов, мешающих его работе. Будьте внимательны при обращении с проводами и печатной платой. Перед началом убедитесь, что устройство выключено.

Шаг 1

Переверните скейтборд вверх дном.

С помощью шестигранного ключа 4 мм отвинтите болт 25 мм, удерживающий крышку.

Сдвиньте крышку вперёд, чтобы сдвинуть её с места.

Шаг 2

Отключите аккумулятор и выньте его.

Литий-ионные батареи нельзя прокалывать, нагревать или неправильно утилизировать.

Шаг 3

Переверните скейтборд обратно.

Снимите шесть болтов 22 мм, указанных на верхней стороне скейтборда, с помощью шестигранного ключа 3 мм.

Удерживая гайку с нижней стороны скейтборда, отвинтите четыре болта 32 мм шестигранным ключом 3 мм.

Отделите подвески (трак) и блок управления от деки.

Шаг 4

Удалите четыре болта 20 мм с помощью шестигранного ключа 4 мм, затем снимите металлическую пластину, чтобы отделить мотор от подвески.

Отделите мотор колеса от подвески.

Шаг 5

Удалите два винта Phillips #00 длиной 15 мм, чтобы освободить кабель мотора.

Удалите два винта Phillips #00 длиной 15 мм, крепящие клетку аккумулятора.

Чтобы полностью снять клетку аккумулятора, необходимо также удалить стоечные втулки.

Шаг 6

Снимите две стоечные втулки, удерживающие клетку аккумулятора, с помощью гаечного ключа 8 мм.

На стоечные втулки с обеих сторон клетки аккумулятора надеты нейлоновые шайбы.

Поднимите клетку аккумулятора вверх и выньте её из блока управления.

Шаг 7

Удалите винт Phillips #0 длиной 20 мм.

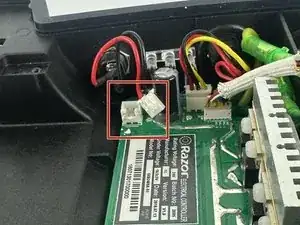

Отключите разъём постоянного тока. Этот разъём можно определить по наличию только двух проводов.

Отключите кнопку питания. Это временный переключатель, который можно определить по конфигурации из 4 проводов.

Отключите датчик Холла. Его можно определить по конфигурации из 6 проводов.

Датчик Холла используется для определения положения ротора мотора в его вращении.

Для снятия разъёмов потребуется удалить силикон и горячий клей.

Шаг 8

Отключите три зелёных контактных соединителя (соединителя типа "муфта").

Для разъединения этих соединителей потребуется значительное усилие.

Шаг 9

Снимите блок управления, поднимая его из пластикового корпуса.

Шаг 10

Отключите разъём зарядки.

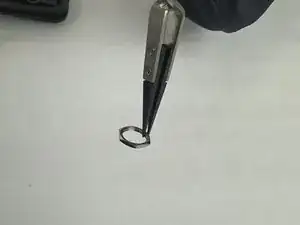

Снимите удерживающую гайку.

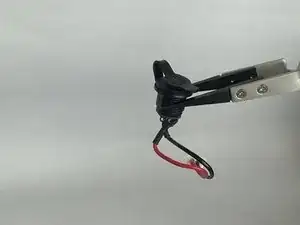

Вытащите разъём зарядки из пластикового корпуса.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
