Замена модуля управления электрического скейтборда RazorX DLX
Этот гид предназначен для того, чтобы показать вам, как заменить модуль управления на электрическом скейтборде RazorX DLX. Этот гид также может применяться к более поздним моделям этого скейтборда. Модуль управления общается с пультом управления пользователя для правильного функционирования скейтборда. При обращении с модулем управления будьте осторожны с проводами и избегайте повреждения платы. Прежде чем начать, убедитесь, что кнопка питания выключена.
Шаг 1
Переверните скейтборд вверх дном.
Используя шестигранный ключ 4 мм, снимите 25 мм болт, который крепит крышку.

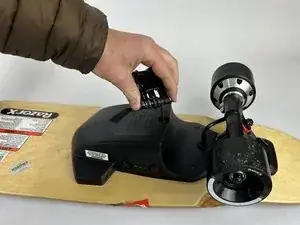

Сдвиньте крышку вперед, чтобы снять её.
Шаг 2

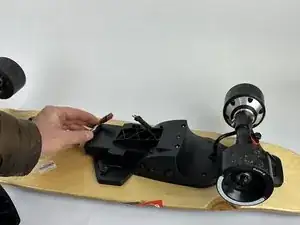

Отключите аккумулятор и вытащите его.
Литий-ионные аккумуляторы не должны прокалываться, нагреваться или неправильно утилизироваться.
Шаг 3
Переверните скейтборд обратно.

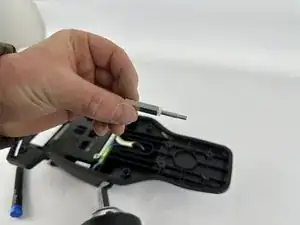

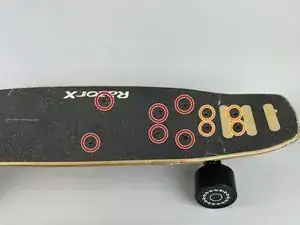

Снимите шесть 22 мм болтов, указанных на верхней стороне скейтборда, с помощью шестигранного ключа 3 мм.

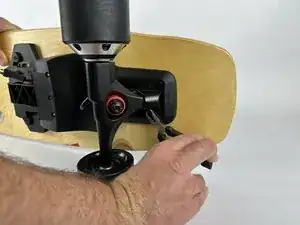

Удерживая гайку с нижней стороны скейтборда, снимите четыре 32 мм болта с помощью шестигранного ключа 3 мм.

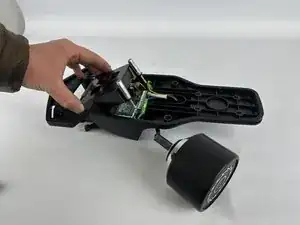

Отделите подвески и модуль управления от доски.
Шаг 4

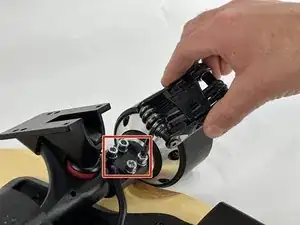

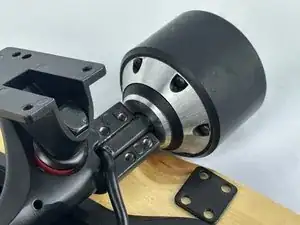

Снимите четыре 20 мм болта с помощью шестигранного ключа 4 мм, затем снимите металлическую пластину, чтобы отделить мотор от подвесок.

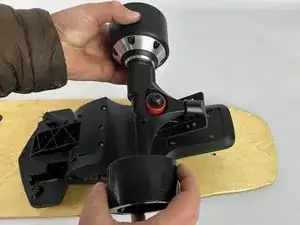

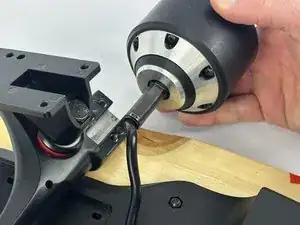

Отделите колесной мотор от подвесок.
Шаг 5

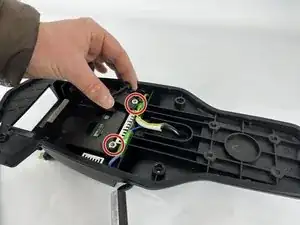

Уберите два 15 мм винта Phillips #00, чтобы освободить кабель мотора.
Снимите два 15 мм винта Phillips #00, крепящих батарейный отсек.
Вам также потребуется снять втулки, чтобы полностью удалить батарейный отсек.
Шаг 6
Снимите две втулки, удерживающие батарейный отсек на месте, с помощью ключа на 8 мм.
Втулки имеют нейлоновую прокладку с обеих сторон батарейного отсека.
Поднимите батарейный отсек и извлеките его из модуля управления.
Шаг 7

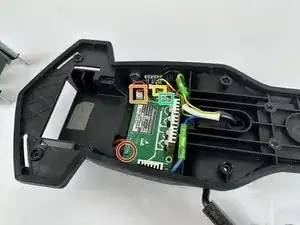

Удалите 20 мм винт Phillips #0.

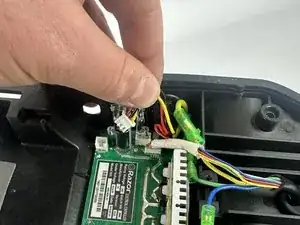

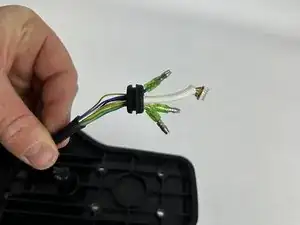

Отсоедините разъем постоянного тока. Разъем постоянного тока можно определить по двум проводам.
Отсоедините кнопку включения. Это временный переключатель, его можно определить по конфигурации из 4 проводов.
Отсоедините датчик Холла. Его можно узнать по конфигурации из 6 проводов.
Датчик Холла используется для определения положения мотора при его вращении.
Вам нужно будет удалить силикон и горячий клей, чтобы снять разъемы.
Шаг 8

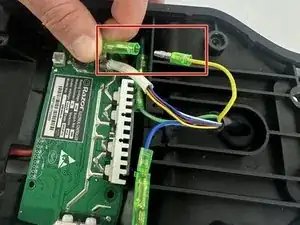

Отключите три зеленых соединителя.
Для их разъединения потребуется довольно большая сила.
Шаг 9
Снимите модуль управления, подняв его из пластикового корпуса.
Заключение
Для сборки устройства следуйте приведенным выше шагам в обратном порядке.
Отнесите свои электронные отходы к рециркулятору, сертифицированному R2 или e-Stewards.
Ремонт не удался? Попробуйте провести базовую диагностику или спросите сообщество Ответов о помощи.
