Замена кнопки питания электрического скейтборда RazorX DLX
Это руководство показывает, как заменить кнопку питания на электрическом скейтборде RazorX DLX. Кнопка питания — это временный выключатель, который позволяет аккумулятору подавать питание на мотор. Кнопка питания необходима для обеспечения безопасности и увеличения срока службы самого аккумулятора. При диагностике будьте осторожны при обращении с проводами и печатной платой. Перед началом убедитесь, что устройство выключено.
Шаг 1
Переверните скейтборд вверх ногами.
Используйте шестигранный ключ 4 мм, чтобы снять болт длиной 25 мм, удерживающий крышку.
Подтолкните крышку вперед, чтобы сдвинуть её и снять.
Шаг 2
Отключите аккумулятор и выдвиньте его.
Литий-ионные аккумуляторы нельзя прокалывать, нагревать или неправильно утилизировать.
Шаг 3
Переверните скейтборд обратно.
Снимите шесть болтов длиной 22 мм, указанных на верхней стороне скейтборда, используя шестигранный ключ 3 мм.
Держа гайку с нижней стороны скейтборда, снимите четыре болта длиной 32 мм с помощью шестигранного ключа 3 мм.
Отделите траки и модуль управления от деки.
Шаг 4
Снимите четыре болта длиной 20 мм с помощью шестигранного ключа 4 мм, затем снимите металлическую пластину, чтобы отделить мотор от траков.
Отделите мотор колеса от траков.
Шаг 5
Снимите два винта Phillips #00 длиной 15 мм, чтобы освободить кабель мотора.
Снимите два винта Phillips #00 длиной 15 мм, фиксирующие корзину аккумулятора.
Чтобы полностью снять корзину аккумулятора, вам также потребуется удалить стоечки.
Шаг 6
Снимите две стоечки, удерживающие корзину аккумулятора, гаечным ключом 8 мм.
На стоечках с обеих сторон корзины аккумулятора установлены нейлоновые шайбы.
Поднимите корзину аккумулятора вверх и выньте из модуля управления.
Шаг 7
Снимите винт Phillips #0 длиной 20 мм.
Отключите разъем постоянного тока. Разъем постоянного тока можно определить по наличию только двух проводов.
Отключите кнопку питания. Это временный выключатель, который можно опознать по конфигурации из 4 проводов.
Отключите датчик Холла. Его можно опознать по конфигурации из 6 проводов.
Датчик Холла используется для определения положения мотора в его вращении.
Для удаления разъемов потребуется удалить силикон и термоклей.
Шаг 8
Отключите три зеленых обжимных соединителя.
Для разъединения этих соединителей потребуется значительное усилие.
Шаг 9
Снимите модуль управления, подняв его из пластикового корпуса.
Шаг 10

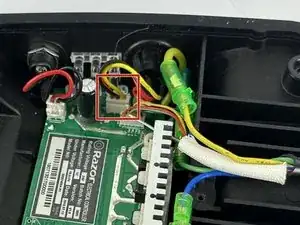

Отключите кнопку питания от модуля управления.
Сожмите две пластиковые защелки, чтобы вынуть кнопку питания из пластикового корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
