Замена уплотнительных резинок головки велосипедного насоса с двойным адаптером для клапанов presta и schrader
Со временем многие насосы теряют сцепление с вентилями шин, потому что резиновые уплотнения скользят по резьбе на боках вентилей, и со временем часть резинки стирается, из‑за чего она перестаёт удерживать.
Многие велосипедные насосы используют одну и ту же головку с двойным адаптером, и не сразу понятно, как отремонтировать или заменить эту резиновую деталь. Эта резиновая деталь, вероятно, распространена среди многих разных головок насосов — как напольных, так и рамных.
В этом руководстве я покажу, как продлить срок службы резиновых уплотнений простым их перекладыванием. Также на этом этапе их можно заменить.
Шаг 1

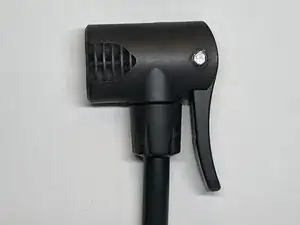

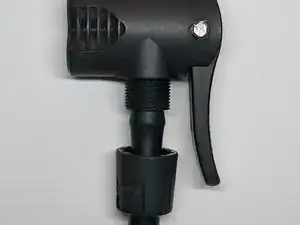

Вероятно, удобнее работать с головкой, когда она отсоединена от насоса — поэтому открутите крышку на шланге у головки насоса. Возможно, потребуется использовать плоскогубцы, чтобы обеспечить достаточный захват.
Шаг 2

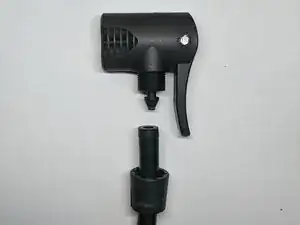

Снимите шланг, потянув его
Шаг 3
Удалите этот штырь любым удобным способом — выбейте его керном или другим более-менее остроконечным предметом, выдавите, как удобнее. Извините, фотографий нет; не следует повторять то, что сделал я, даже если бы были доказательства.
На первый взгляд он казался заклёпанным или с забитой головкой, поэтому я пытался сточить головку. После того как я сточил по пару миллиметров с каждого конца, стало ясно, что это запрессованный штырь, а не заклёпанный или закрученный. Учтите мою ошибку и не пытайтесь его стачивать.
Шаг 4

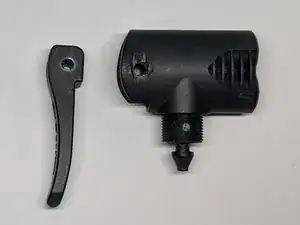

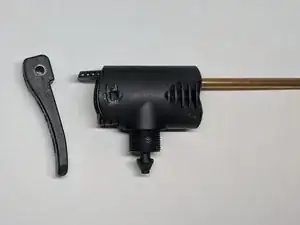

После удаления штыря рычаг легко вынимается
Затем используйте другой остроконечный инструмент (ручка, спичка, маленькая отвёртка — что угодно), чтобы протолкнуть через любое отверстие клапана и вытолкнуть остальную внутреннюю часть

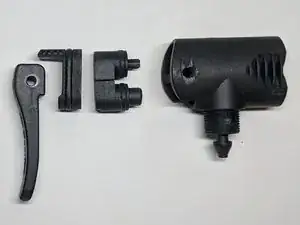

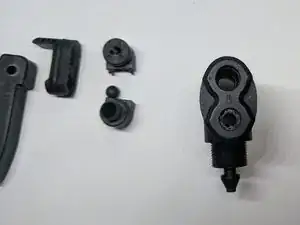

Вот некоторые внутренние детали
Шаг 5

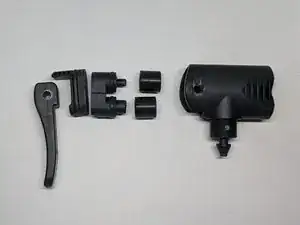

Тем же остроконечным инструментом выдавите уплотнения, нажав инструментом вдоль стороны каждого отверстия клапана

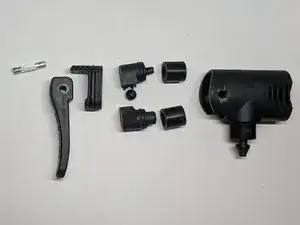

Это все части головки насоса, включая штырь, которого не было на предыдущих фотографиях. Обратите внимание на резиновый шарик, спрятанный между двумя другими деталями. Не потеряйте его — без него насос не сможет автоматически переключаться между вентилями
Шаг 6

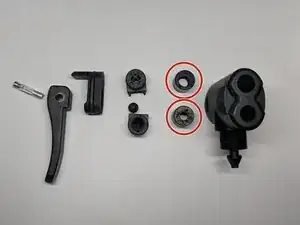

Это уплотнения, которые, вероятно, износились. Они идентичны, но ориентированы в противоположные стороны. Нижнее предназначено для клапана presta, у него изнашивается меньшее отверстие. Верхнее уплотнение для клапана schrader, у него изнашивается отверстие большего диаметра.
Поменяйте уплотнения местами, перевернув их, или просто замените на новые. Как уже упомянуто, эти уплотнения могут быть общими для многих типов головок насосов. Затем вставьте уплотнения обратно в головку насоса

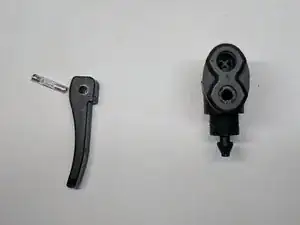

Установите остальные детали в головку насоса (сборка выполняется в обратном порядке), убедившись, что резиновый шарик захвачен между двумя другими деталями.
Шаг 7
Вpressьте штырь обратно в головку насоса и через рычаг. Я делал это в тисках, но если вам не жалко раздавить пальцы, можно попробовать забить его молотком
Наденьте головку насоса обратно на шланг и закрутите крышку. Готово!
Перевод руководства с ifixit.com
