Если вы находитесь далеко от Германии или не хотите тратить дополнительные деньги на отправку своего PM в SRM, этот гид покажет вам, как попытаться сделать это самостоятельно. У меня не было знаний о проектировании продукта или вариантах механических аспектов. Этот гид был создан на основе наблюдений и базовых знаний в электронике. Я произвел замену батареи на своем PM, который продолжаю использовать для тренировок.

Если вам повезет получить более позднюю модель, я думаю, что замену батареи теперь можно выполнить самостоятельно.

Удачи!

Шаг 1

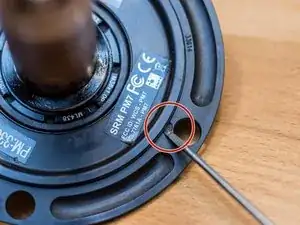

Удалите цепные звезды. На некоторых моделях есть небольшие винты для открытия крышки. На моем модели FSA есть язычок для открывания крышки.

Убедитесь, что герметичные уплотнения остались неповрежденными.

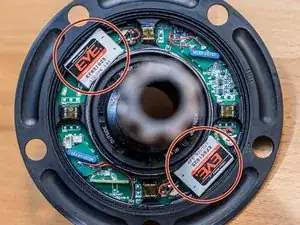

Внутри находятся 2 батареи, приклеенные на место. Они соединены силовым кабелем с маленьким 2-контактным разъемом.

Шаг 2

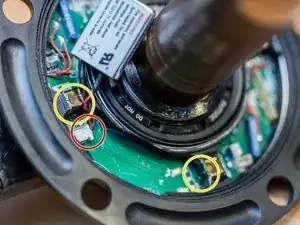

ВНИМАНИЕ: Убедитесь, что вы не повредите тонкие медные провода, отмеченные желтым цветом.

Отсоедините батареи от печатной платы. (красный)

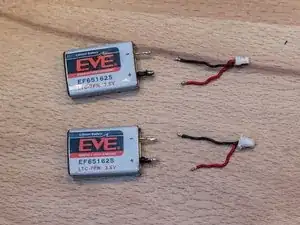

С помощью паяльника удалите кабели от старых батарей. Убедитесь, что не расплавили кабели или разъем.

Шаг 3

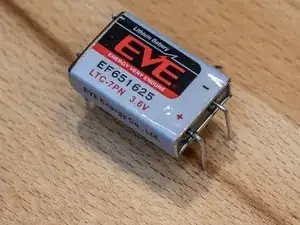

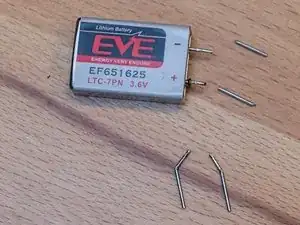

На моих батареях были монтажные штифты, прикрепленные к серебристой стороне. Их необходимо удалить с помощью плоскогубцев.

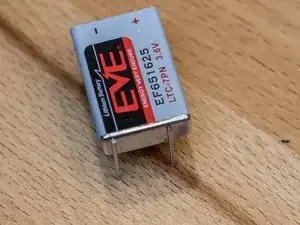

Крепежные штифты нужно выпрямить.

Наконец, штифты нужно обрезать до такой же длины, как у старых батарей.

Шаг 4

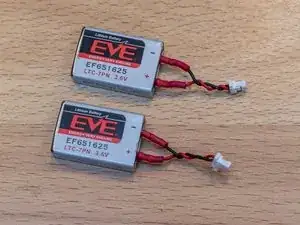

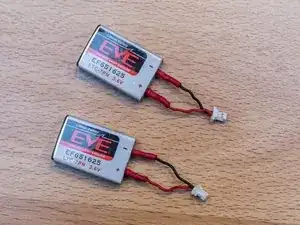

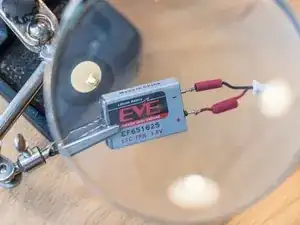

Наденьте термоусадочную пленку на провода и припаивайте их к батарее. Красный к (+), черный к (-)

Сдвиньте термоусадочную пленку вверх, чтобы покрыть весь штифт и соединение припоя.

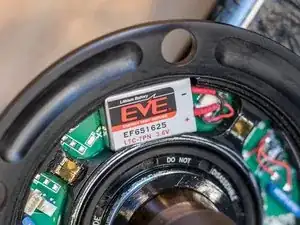

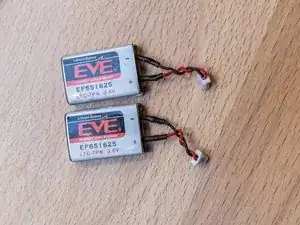

Аккуратно скрутите провода обратно.

Шаг 5
